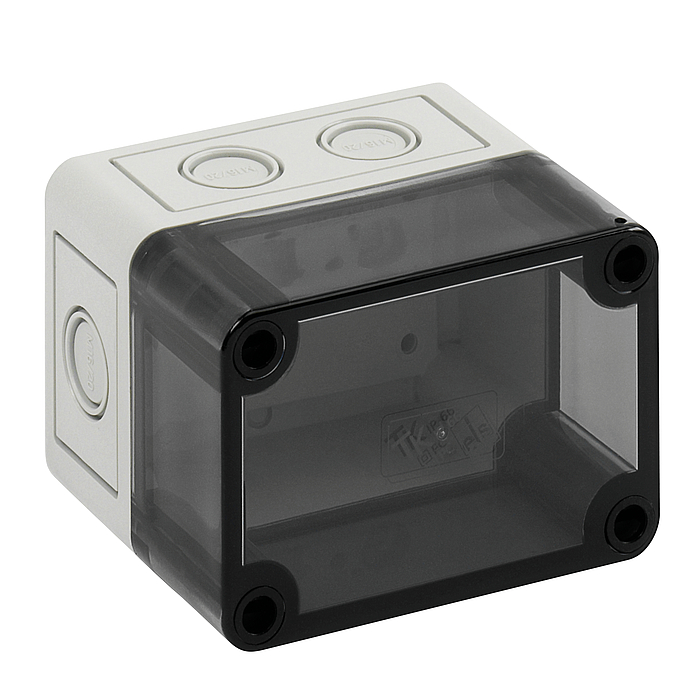

TK PC 97-8-tm

lege behuizing

TK PC 97-8-tm

Artikelnummer: 13750201 | Afmetingen: 94 x 65 x 81 mm

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd conform UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), U_i=690V AC, U_i=1000V DC, montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

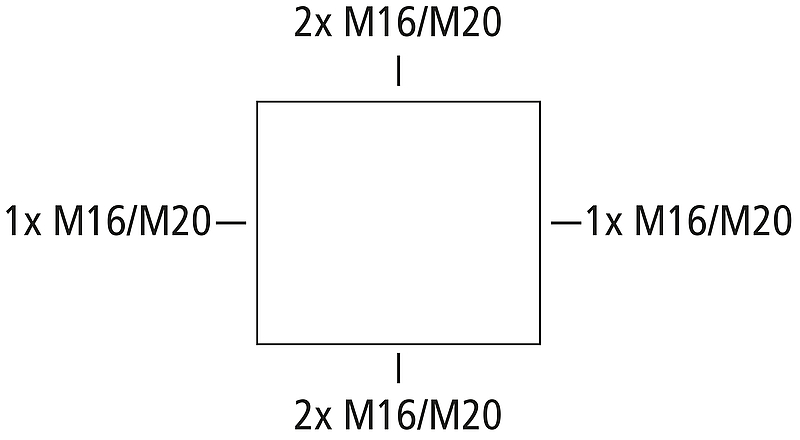

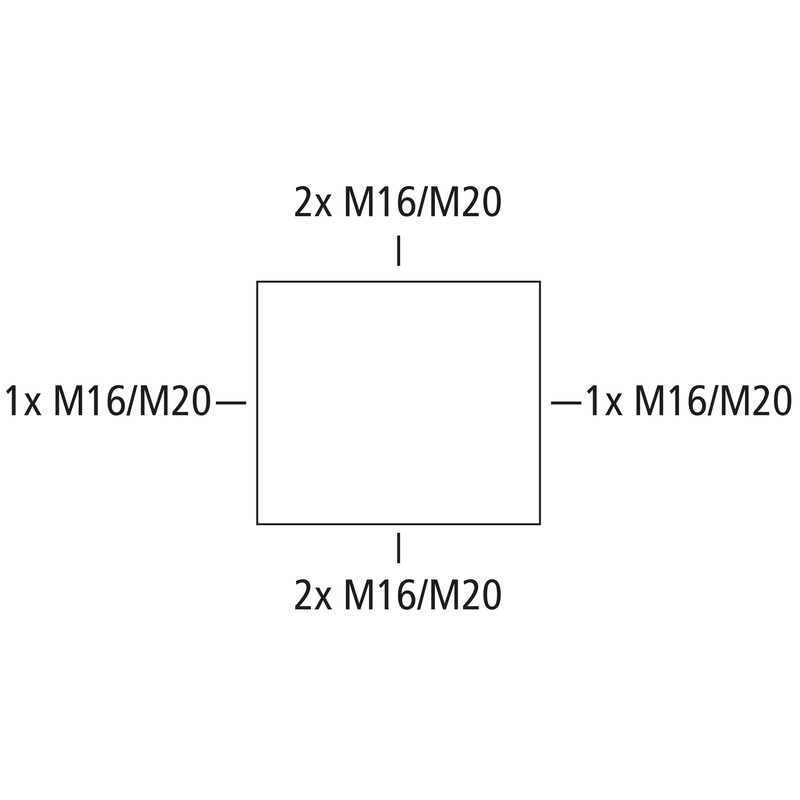

Onderbak: Polycarbonaat, glasvezelversterkt , grijs, Deksel: Polycarbonaat, transparant, uitbreekmembranen, M16/M20, (6 zijkant)

Zoek groothandel

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP66
UL Type Rating	4X, 12/12K

Kleuren

Kleur onderbak	grijs
Kleur deksel	transparant

Afmetingen

Breedte	94 mm
Lengte	65 mm
Hoogte	81 mm
Gewicht	0.164 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid volgens EN 60695-2-11	960 °C

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Koppelbaar	ja
Type bovendeel	Deksel
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902861897
ETIM-klasse	EC000261
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt

Certificaten

Klasse	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening	jpg (1 MB)
Maattekening	pdf (139 KB)
Maattekening	dxf (590 KB)
Maattekening	dwg (122 KB)

Certificaat

CE Toelichting DE/EN/FR	pdf (136 KB)
DLG Goedkeuring DE	pdf (2 MB)
CE Toelichting DE/EN/PL	pdf (139 KB)
DLG Goedkeuring EN	pdf (2 MB)
UL Certificaat (UL50/UL50E) EN	pdf (308 KB)
DNV Certificaat EN	pdf (198 KB)
UKCA Toelichting EN	pdf (165 KB)
