#97136501 | Afmetingen: 71 x 71 x 68 mm

inbouwdoos

U 71 GVD-3

inbouwdoos, ook in prefab werkstukken, 4 schroefbussen met schroefafstand 60 mm, combineerbaar in de afstand 71 mm, volledig geïsoleerde kabeldoorvoer, geschikt voor alle bekistingssoorten en...

Lees meer

Product onthouden

Omschrijving

inbouwdoos, ook in prefab werkstukken, 4 schroefbussen met schroefafstand 60 mm, combineerbaar in de afstand 71 mm, volledig geïsoleerde kabeldoorvoer, geschikt voor alle bekistingssoorten en achterzijde bekisting, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogeenvrij

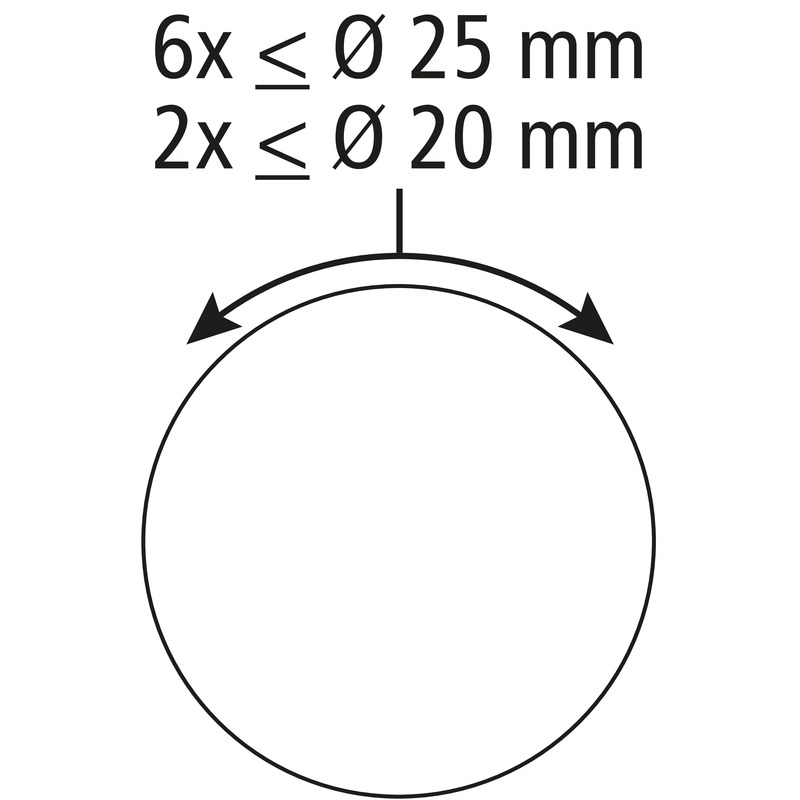

3-delig, magneet- of spijkerbevestiging, membraan voor gaten, afdichtingsbereik M16 - M25, geschikt voor steunstangen

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	400 V
Beschermingsgraad	IP30
Geschikt voor	Betonbouw
UL Type Rating	g.g.

Kleuren

Kleur deksel	andere

Afmetingen

Breedte	71 mm
Lengte	71 mm
Hoogte	68 mm
Gewicht	0.03 kg

Materiaal eigenschappen

halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	650 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Magneet- of spijkerbevestiging

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	- %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C

Sales Information

EAN	4013902877041
ETIM-klasse	EC002601
Douanetariefnummer	39269097
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistieke gegevens

Omdoos

EAN / GTIN	4013902347261
Breedte	0.493 m
Gewicht	2.88 kg
Hoogte	0.356 m
Hoeveelheid	80 st
Diepte	0.293 m

Pallet

EAN / GTIN	4013902347278
Breedte	0.8 m
Gewicht	104.4 kg
Hoogte	1.92 m
Hoeveelheid	2400 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902877041
Breedte	0.071 m
Gewicht	0.03 kg
Hoogte	0.068 m
Hoeveelheid	1 st
Diepte	0.071 m
