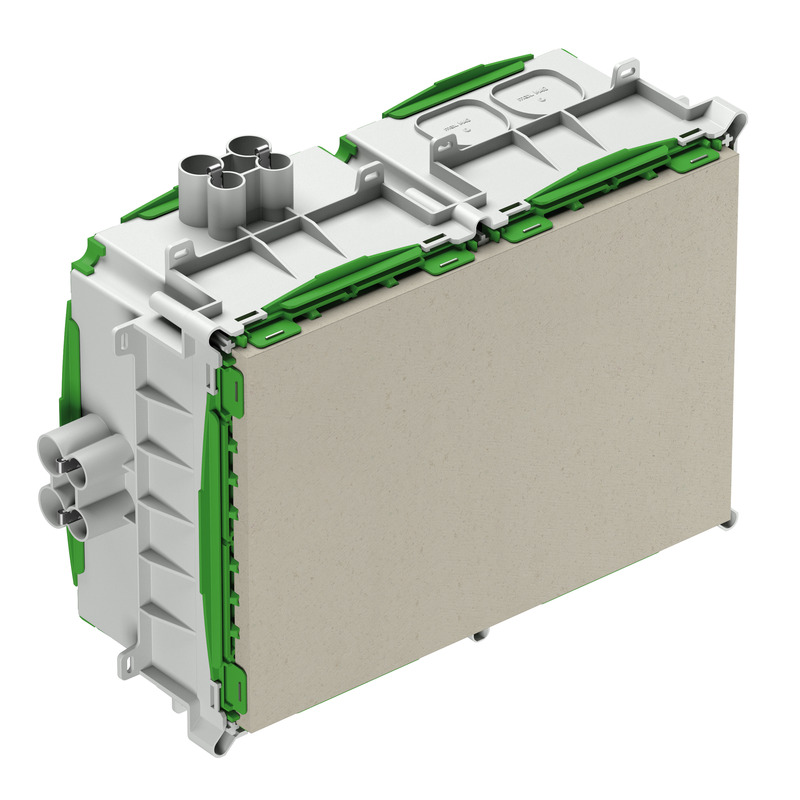

Einbaugehäuse IBTLED 3-f E (98220202) Inbouwdozen Nederlandse uitvoering: Spelsberg

inbouwdoos

IBTLED 3-f E

Artikelnummer: 98220202 | Afmetingen: 227 x 400 x 135 mm

inbouwdoos, voor prefab vloer, halogeenvrij, voor de inbouw van LV/HV/LED-armaturen en luidsprekers, meldings- en oproepsystemen, voor de installatie van VDE geteste armaturen conform DIN EN 60598 (VDE 0711) en met F-markering of MM-markering, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, halogeenvrij

Maximale inbouwhoogte voor armaturen, luidsprekers, meldings- en oproepsystemen: 100 mm, lampvermogen halogeen max. 75 W, lampvermogen LED max. 35W, extra invoeringen 4 x tot M40, montage-opening: Fermacell®-plaat, variabel tot max. 200 x 300 mm, 16 combi-buis-invoeringen 8 x 16mm, 8 x 19mm geïntegreerde buisstopper en trekontlasting voor buizen 16mm, 19mm, kleef- of spijkerbevestiging, geïntegreerde dubbele buisinvoeringen en membraanoppervlakken, afdichtingsbereik M16 - M40

Elektrische eigenschappen

Doorslagspanning AC 400 V
Beschermingsgraad IP30
Geschikt voor Betonbouw
Max. vermogen LED 35 Watt

Kleuren

Kleur onderbak grijs
Kleur deksel groen

Afmetingen

Breedte 227 mm
Lengte 400 mm
Hoogte 135 mm
Inwendige lengte 300 mm
Inwendige breedte 200 mm
Inwendige hoogte 125 mm
Maximum inbouwgedeelte 200.300 mm

Materiaal eigenschappen

halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C
Industrie kwaliteit nee

Mechanische eigenschappen

Bevestigingstype Kleef- of spijkerbevestiging
Draagvermogen fermacellplaat 5 kg
Bevestiging in de muur Betonbouw

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C - %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 60 °C
Omgevingstemperatuur 24 uur 35 °C

Materiaal

Materiaal onderbak Polypropyleen
Materiaal deksel Polypropyleen

Gegevensblad downloaden

Gegevensblad downloaden

Maattekening

Maattekening pdf (2 MB)
Maattekening dwg (2 MB)
Maattekening jpg (1 MB)
Maattekening dxf (10 MB)
