#97069001 | Afmetingen: 95 x 90 x 50 mm

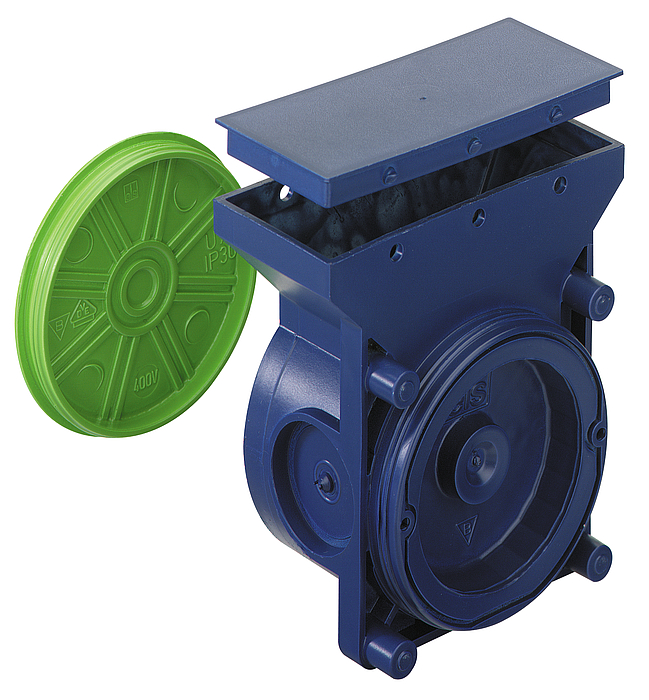

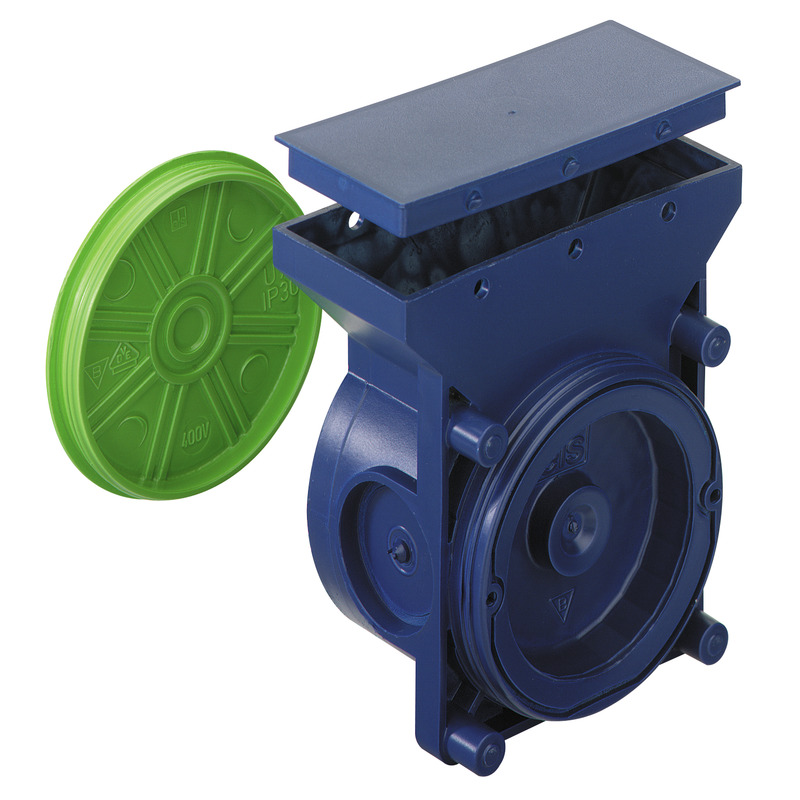

verbindingsdoos

VBK

verbindingsdoos, als wand en vloer overgang in de prefab bouw, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, halogeenvrij

Lees meer

Product onthouden

Omschrijving

verbindingsdoos, als wand en vloer overgang in de prefab bouw, met beschermingsgraad IP30, nominale isolatiespanning: 400V AC, halogeenvrij

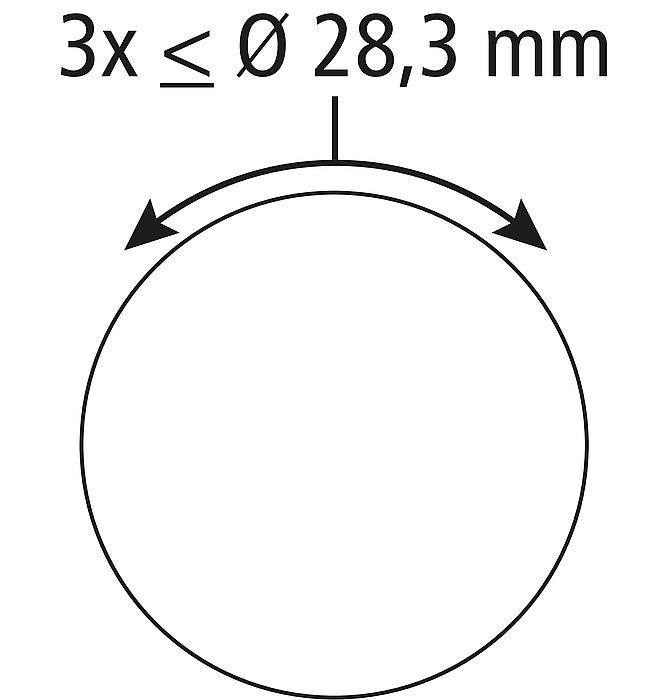

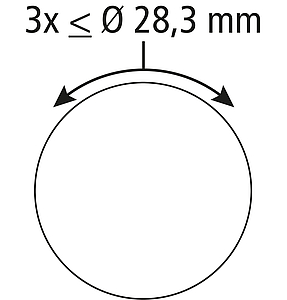

membraan voor gaten, afdichtingsbereik M16 - M25

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	400 V
Beschermingsgraad	IP30
Geschikt voor	Betonbouw
UL Type Rating	g.g.

Afmetingen

Breedte	95 mm
Lengte	90 mm
Hoogte	50 mm
Gewicht	0.0586 kg

Materiaal eigenschappen

halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	650 °C (EN 60695-2-11)

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	- %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C

Sales Information

EAN	4013902200283
ETIM-klasse	EC002601
Douanetariefnummer	39269097
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen

Logistieke gegevens

Omdoos

EAN / GTIN	4013902346967
Breedte	0.493 m
Gewicht	3.906 kg
Hoogte	0.356 m
Hoeveelheid	60 st
Diepte	0.293 m

Pallet

EAN / GTIN	4013902346974
Breedte	0.8 m
Gewicht	158.616 kg
Hoogte	1.92 m
Hoeveelheid	2160 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902200283
Breedte	0.095 m
Gewicht	0.0586 kg
Hoogte	0.05 m
Hoeveelheid	1 st
Diepte	0.09 m

Downloaden

Gegevensblad downloaden

Gegevensblad downloaden (97069001.pdf)

Maattekening

Maattekening jpg (1 MB)

Maattekening pdf (76 KB)

Maattekening dxf (507 KB)

Maattekening dwg (262 KB)

Projectinformatie

Bestekteksten

CAD-tekeningen

BIM-gegevens
