#97071601 | Afmetingen: 126 x 86 x 57 mm

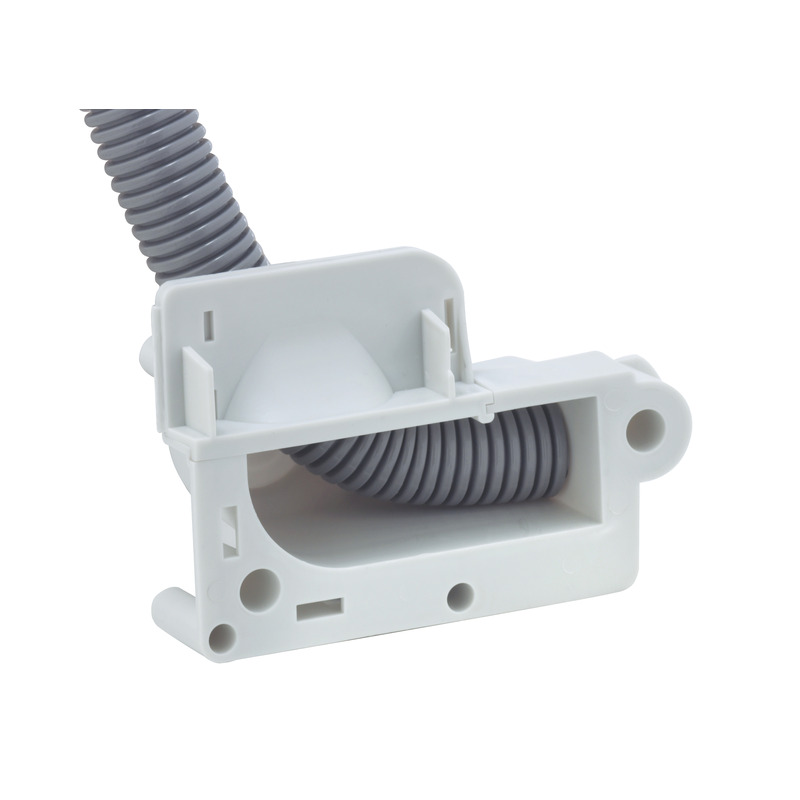

universele buisgeleider

UVA 90

universele buisgeleider, voor eenvoudige buisovergang in wand- en plafondgebied of voor de verdere aanleg van buizen onder de dekvloer. Invoeringen voor buizen tot M25. Geschikt voor...

Lees meer

Product onthouden

Omschrijving

universele buisgeleider, voor eenvoudige buisovergang in wand- en plafondgebied of voor de verdere aanleg van buizen onder de dekvloer. Invoeringen voor buizen tot M25. Geschikt voor kleefbevestiging en achterzijde bekisting (houd u bij gebruik van de steunstangtechniek beslist aan: steunstanglengte = wanddikte minimum 2 cm!), nominale isolatiespanning: 400V AC, halogeenvrij

kleef- of spijkerbevestiging, afdichtingsbereik M20 - M25, geschikt voor steunstangen

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	400 V
Geschikt voor	Betonbouw

Afmetingen

Breedte	126 mm
Lengte	86 mm
Hoogte	57 mm
Gewicht	0.05 kg

Materiaal eigenschappen

halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	650 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Kleef- of spijkerbevestiging

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	- %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C

Sales Information

EAN	4013902905430
ETIM-klasse	EC002328
Douanetariefnummer	39269097
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen

Logistieke gegevens

Omdoos

EAN / GTIN	4013902347025
Breedte	0.79 m
Gewicht	5.75 kg
Hoogte	0.29 m
Hoeveelheid	90 st
Diepte	0.39 m

Pallet

EAN / GTIN	4013902347032
Breedte	0.8 m
Gewicht	121.5 kg
Hoogte	1.89 m
Hoeveelheid	1620 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902905430
Breedte	0.126 m
Gewicht	0.05 kg
Hoogte	0.057 m
Hoeveelheid	1 st
Diepte	0.086 m

Downloaden

Gegevensblad downloaden

Gegevensblad downloaden (97071601.pdf)

Maattekening

Maattekening pdf (45 KB)

Maattekening dxf (377 KB)

Maattekening dwg (88 KB)

Maattekening jpg (927 KB)

Projectinformatie

Bestekteksten

CAD-tekeningen

BIM-gegevens
