TG PC 1608-9-to

#20150601 | Afmetingen: 162 x 82 x 85 mm

lege behuizing

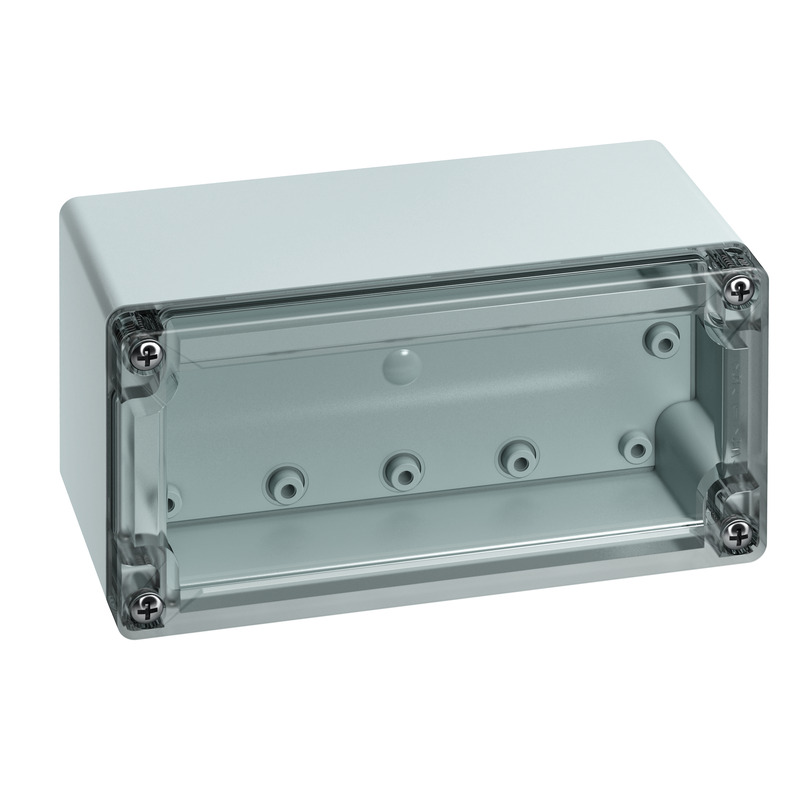

TG PC 1608-9-to

lege behuizing, met beschermingsgraad IP66/IP67, polycarbonaat, gecertificeerd conform UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG...

Behuizing laten voorbewerken?

Product onthouden

Omschrijving

lege behuizing, met beschermingsgraad IP66/IP67, polycarbonaat, gecertificeerd conform UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (ammoniakbestendigheid), U_i=690V AC, U_i=1000V DC, montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties, met snelsluitschroeven

Onderbak: Polycarbonaat, grijs, Deksel: Polycarbonaat, transparant, gladde zijkanten

Meegeleverd toebehoren:
deksel verliesbeveiliging, 4 bevestigingsschroeven

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	1000 V
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67
UL Type Rating	12

Kleuren

Kleur onderbak	grijs
Kleur deksel	transparant

Afmetingen

Breedte	162 mm
Lengte	82 mm
Hoogte	85 mm
Gewicht	0.29 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Koppelbaar	ja
Type bovendeel	Deksel
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902813858
ETIM-klasse	EC000261
Douanetariefnummer	85389099
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal 1.4303 (V2A)

Certificaten

Klasse	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Klasse	DLG (ammoniakbestendigheid)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902314782
Breedte	0.392 m
Gewicht	6.12 kg
Hoogte	0.422 m
Hoeveelheid	20 st
Diepte	0.19 m

Pallet

EAN / GTIN	4013902314799
Breedte	0.8 m
Gewicht	311.76 kg
Hoogte	1.82 m
Hoeveelheid	960 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902813858
Breedte	0.162 m
Gewicht	0.29 kg
Hoogte	0.085 m
Hoeveelheid	1 st
Diepte	0.082 m

Downloaden

Gegevensblad downloaden

Gegevensblad downloaden (20150601.pdf)

Montagehandleiding

Montagehandleiding EN pdf (721 KB)

Maattekening

Maattekening dxf (3 MB)

Maattekening dwg (560 KB)

Maattekening jpg (856 KB)

Maattekening pdf (641 KB)

Certificaat

CE Toelichting DE/EN/FR pdf (50 KB)

DLG Goedkeuring EN pdf (2 MB)

CE Toelichting DE/EN/PL pdf (56 KB)

DLG Goedkeuring DE pdf (2 MB)

UL Certificaat (UL50/UL50E) EN pdf (306 KB)

UKCA Toelichting EN pdf (48 KB)

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

Mast-/buisbevestigingssetMABF 65-2

Mast-/buisbevestigingsset - MABF 65-2

Mast-/buisbevestigingsset

MABF 65-2

Artikelnummer 89601101

voor lege behuizingen TK 77, TK 97, TG 88, TG 1208, TG 1608 (2 sets...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

Externe bevestigingsogenTG ABL

Externe bevestigingsogen - TG ABL

Externe bevestigingsogen

TG ABL

Artikelnummer 18200201

voor TG behuizingen, set = 4 stuks

Buitenliggende bevestigingsogen van kunststof

verzegelsetTG PST1

verzegelset - TG PST1

verzegelset

TG PST1

Artikelnummer 18200401

voor TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608

Verzegelset

deksel verliesbeveiligingTG DVS-42

deksel verliesbeveiliging - TG DVS-42

deksel verliesbeveiliging

TG DVS-42

Artikelnummer 18200601

voor TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Deksel verliesbeveiliging als reserve, set = 10 stuks

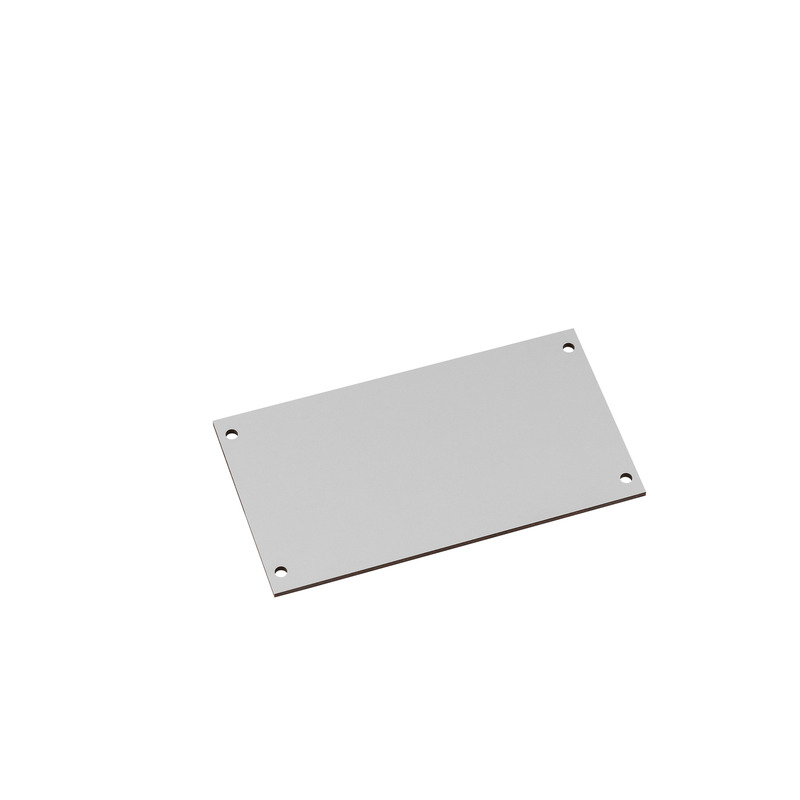

montageplaatTG MPI-1608

montageplaat - TG MPI-1608

montageplaat

TG MPI-1608

Artikelnummer 18600601

voor TG 1608

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs

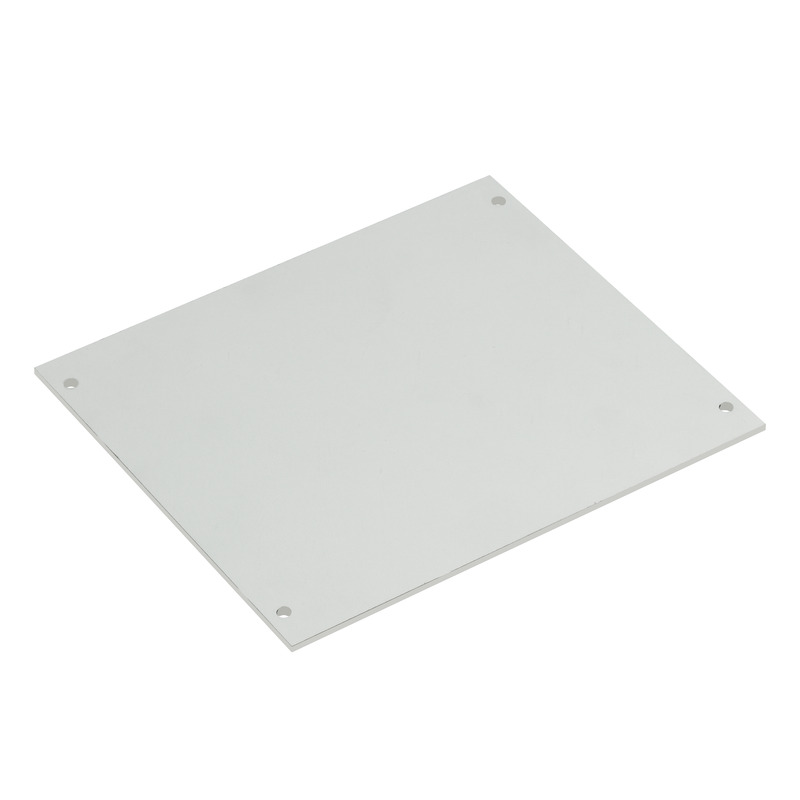

montageplaatTG MPS-1608

montageplaat - TG MPS-1608

montageplaat

TG MPS-1608

Artikelnummer 18700601

voor TG 1608

Montageplaat van plaatstaal, verzinkt, dikte 2 mm

stappenboorLFR

stappenboor - LFR

stappenboor

LFR

Artikelnummer 19599501

Doorvoeropening: M16-32, boormaat: 16,5-32,5 mm

Gatenfrees

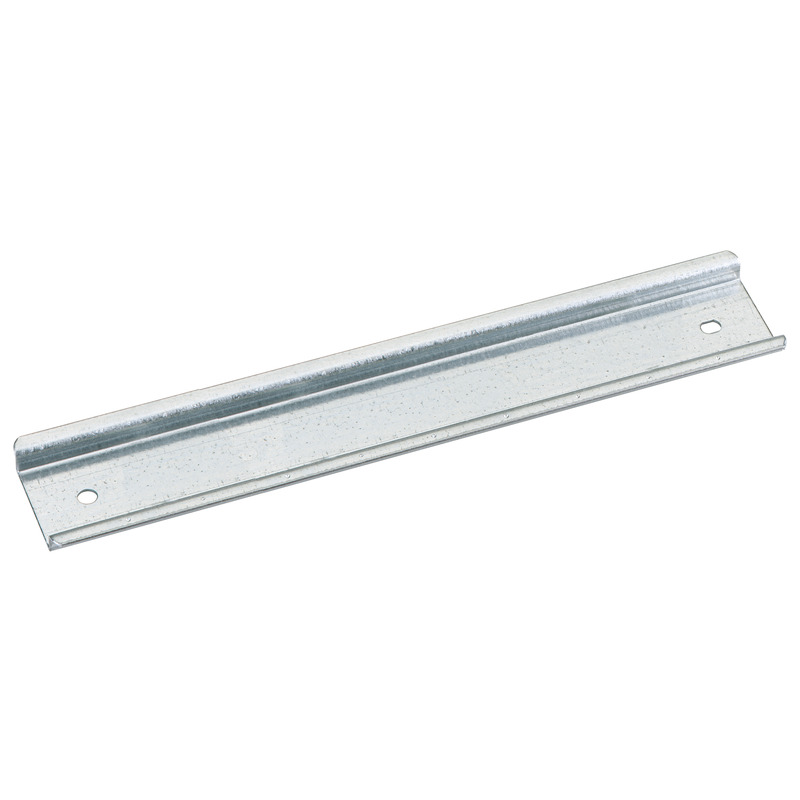

DIN-railTS 15-144

DIN-rail - TS 15-144

DIN-rail

TS 15-144

Artikelnummer 19714601

Voor TG 1608 en TG 1612, lengte 144 mm

DIN-rail conform DIN EN 60715, 15 x 5 mm

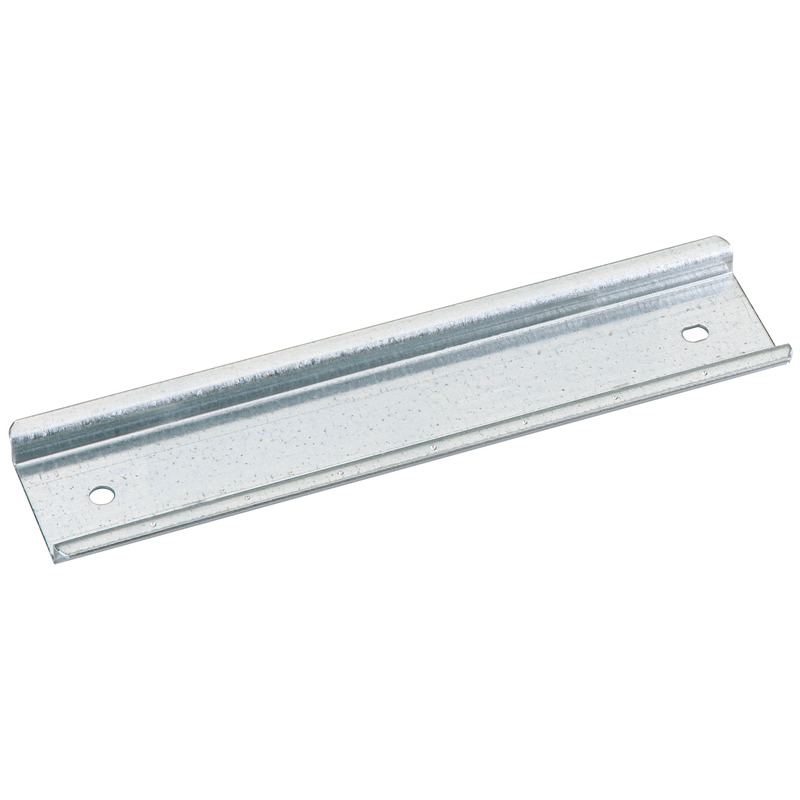

DIN-railNS 35-144/2

DIN-rail - NS 35-144/2

DIN-rail

NS 35-144/2

Artikelnummer 19814601

Voor TG 1608 en TG 1612, lengte 144 mm

DIN-rail conform DIN EN 60715, 35 x 7,5 mm

ontluchtingsstop DAE M12

ontluchtingsstop - DAE M12

ontluchtingsstop

DAE M12

Artikelnummer 26241201

M12 x 1,5 mm, schroefdraadlengte 10 mm

Ontluchtingsstop met speciale luchtdoorlatende en waterdichte membraanfolie om condensvorming in...

Vergelijkbare producten

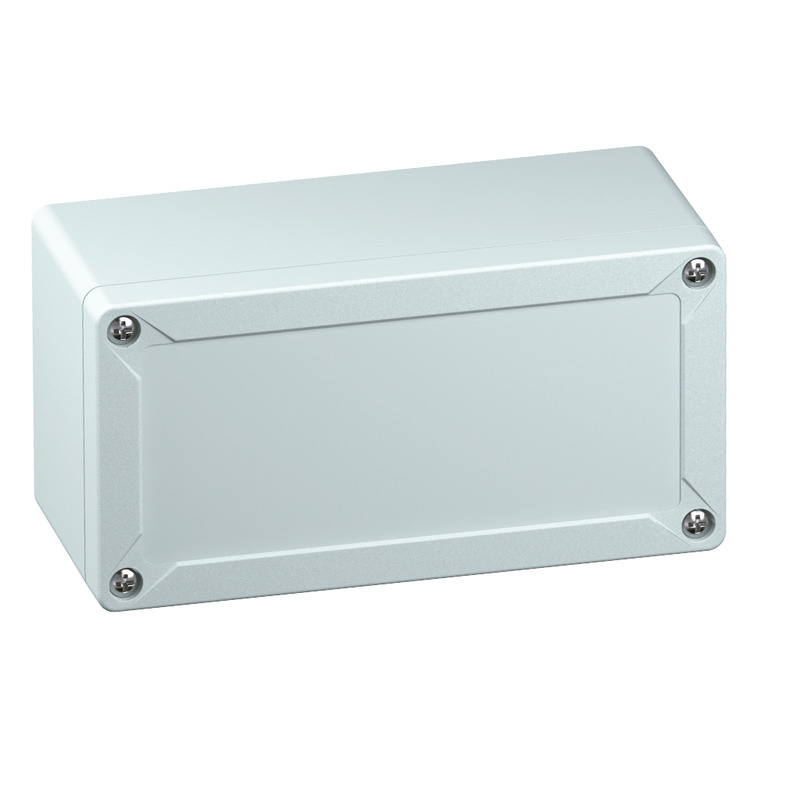

lege behuizingTG PC 1608-9-o
