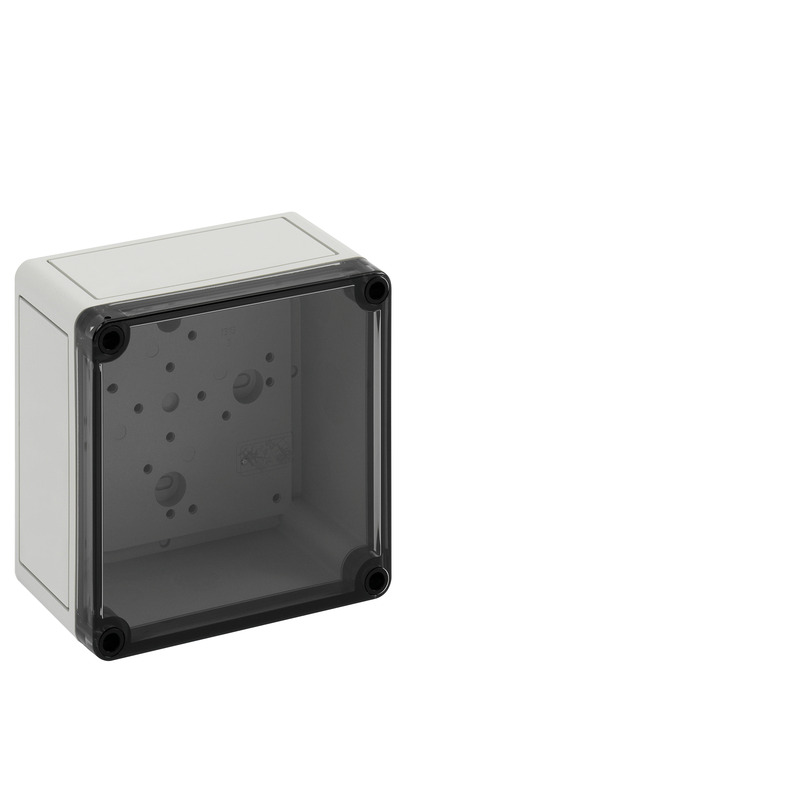

TK PC 1313-7-to

#13000501 | Afmetingen: 130 x 130 x 75 mm

lege behuizing

TK PC 1313-7-to

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd conform UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No....

Lees meer
Behuizing laten voorbewerken?
Product onthouden

Omschrijving

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd conform UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), Ui=690V AC, Ui=1000V DC, montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

Onderbak: Polycarbonaat, glasvezelversterkt , grijs, Deksel: Polycarbonaat, transparant, gladde zijkanten

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC 690 V
Doorslagspanning DC 1000 V
Beschermingsklasse II
Beschermingsgraad IP66
UL Type Rating 4X, 12/12K

Kleuren

Kleur onderbak grijs
Kleur deksel transparant

Afmetingen

Breedte 130 mm
Lengte 130 mm
Hoogte 75 mm
Gewicht 0.27 kg

Materiaal eigenschappen

uv-bestendig ja
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 V2
Gloeidraadbestendigheid 960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype Wand-/plafondmontage
Slagvastheid IK08
Verzegelbaar ja
Draaimoment van de dekselschroef 1.2 Nm
Koppelbaar ja
Type bovendeel Deksel
Bevestiging montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C 95 %
Max. relatieve luchtvochtigheid 40 °C 50 %
Omgevingstemperatuur min. -35 °C
Omgevingstemperatuur max. 80 °C
Omgevingstemperatuur 24 uur 60 °C
plaats van de montage beschermde buitenomgeving

Sales Information

EAN 4013902151646
ETIM-klasse EC000261
Douanetariefnummer 85389099
Minimum bestelwaarde 1

Materiaal

Materiaal onderbak Polycarbonaat, glasvezelversterkt
Materiaal deksel Polycarbonaat
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt

Certificaten

Klasse UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
Klasse DLG (ammoniakbestendigheid)
Klasse DNV (klasse: schepen en offshore-installaties)

Logistieke gegevens

Omdoos

EAN / GTIN 4013902327461
Breedte 0.357 m
Gewicht 4.061 kg
Hoogte 0.247 m
Hoeveelheid 14 st
Diepte 0.26 m

Pallet

EAN / GTIN 4013902327478
Breedte 0.8 m
Gewicht 237.294 kg
Hoogte 1.87 m
Hoeveelheid 756 st
Diepte 1.2 m

Stuk

EAN / GTIN 4013902151646
Breedte 0.13 m
Gewicht 0.27 kg
Hoogte 0.075 m
Hoeveelheid 1 st
Diepte 0.13 m

Downloaden

Gegevensblad downloaden

Gegevensblad downloaden (13000501.pdf)

Maattekening

Maattekening dxf (513 KB)

Maattekening dwg (105 KB)

Maattekening jpg (952 KB)

Maattekening pdf (147 KB)

Certificaat

UKCA Toelichting EN pdf (165 KB)

DLG Goedkeuring DE pdf (2 MB)

DNV Certificaat EN pdf (198 KB)

CE Toelichting DE/EN/FR pdf (136 KB)

DLG Goedkeuring EN pdf (2 MB)

CE Toelichting DE/EN/PL pdf (139 KB)

UL Certificaat (UL50/UL50E) EN pdf (308 KB)

Projectinformatie

Bestekteksten

Toebehoren

Mast-/buisbevestigingssetMABF 100-1
Mast-/buisbevestigingsset - MABF 100-1

Mast-/buisbevestigingsset

MABF 100-1

Artikelnummer 89602001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025/2...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

buitenliggende bevestigingsogenTK ABL
buitenliggende bevestigingsogen - TK ABL

buitenliggende bevestigingsogen

TK ABL

Artikelnummer 19400101

Set = 4 stuks

Set buitenliggende bevestigingsogen van kunststof, voor alle TK PS/PC-, RK-behuizingen, vanaf TK...

uitwendige scharnier setASS-kl
uitwendige scharnier set - ASS-kl

uitwendige scharnier set

ASS-kl

Artikelnummer 19000201

Uitwendige scharnier-set klein, TK PS/PC 77 tot TK PS/PC 1809

Uitwendige scharnier-set voor het ombouwen van het deksel naar een klapdeur. Incl. 2 scharnieren,...

SnelopenerHBA
Snelopener - HBA

Snelopener

HBA

Artikelnummer 19000101

Set = 4 stuks

Snelopener van kunststof voor het bevestigen op de standaard dekselschroef, vanaf TK PS/PC 77...

afstandhoudersTK DST
afstandhouders - TK DST

afstandhouders

TK DST

Artikelnummer 19410001

Grijs, set = 4 stuks

Set afstandhouders zorgt voor ruimte tussen de bodem van de behuizing en de print- of montageplaat,...

montageplaatTK MPI-1313
montageplaat - TK MPI-1313

montageplaat

TK MPI-1313

Artikelnummer 19500501

TK PS / TK PC 1313

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, incl. bevestigingsschroeven en...

DIN-railTS 15-111
DIN-rail - TS 15-111

DIN-rail

TS 15-111

Artikelnummer 19711101

Voor TK 1309, TK 1313, lengte 111 mm

DIN-rail conform DIN EN 60715, 15 x 5, 15 mm breed, incl. bevestigingsschroeven

DIN-railNS 35-81
DIN-rail - NS 35-81

DIN-rail

NS 35-81

Artikelnummer 19808101

voor TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 en Abox/Abox-i 060,...

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven

DIN-railNS 35-106
DIN-rail - NS 35-106

DIN-rail

NS 35-106

Artikelnummer 19810601

voor TK 1309, TK 1313 en Abox/Abox-i 100, lengte 106 mm

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven

kabelgootbevestigingKTB 1-100 nieuw
kabelgootbevestiging - KTB 1-100

kabelgootbevestiging

KTB 1-100

Artikelnummer 89602901

Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

Vergelijkbare producten

lege behuizingTK PC 1313-7-m
lege behuizing - TK PC 1313-7-m

lege behuizing

TK PC 1313-7-m

Artikelnummer 12740501

Onderbak: Polycarbonaat, glasvezelversterkt , grijs, Deksel:...

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd...

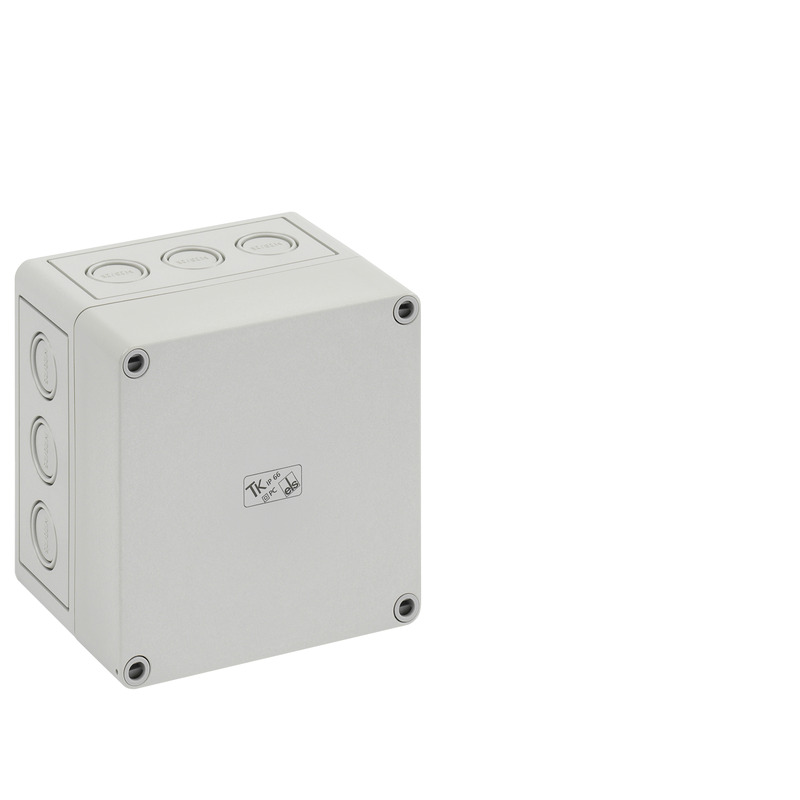

lege behuizingTK PC 1313-10-m
lege behuizing - TK PC 1313-10-m

lege behuizing

TK PC 1313-10-m

Artikelnummer 12790501

Onderbak: Polycarbonaat, glasvezelversterkt , grijs, Deksel:...

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd...

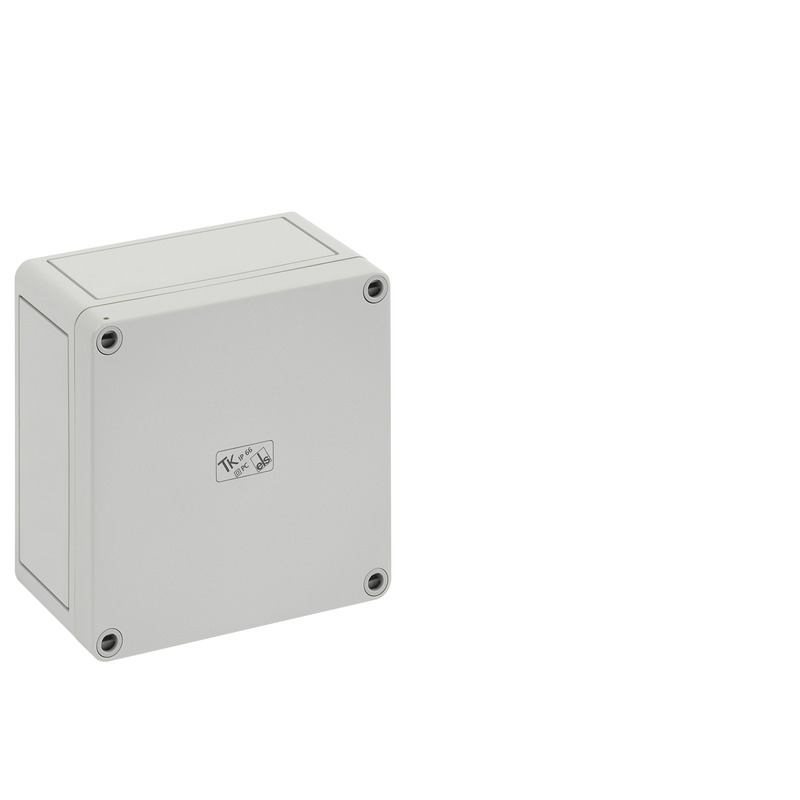

lege behuizingTK PC 1313-7-o
lege behuizing - TK PC 1313-7-o

lege behuizing

TK PC 1313-7-o

Artikelnummer 12040501

Onderbak: Polycarbonaat, glasvezelversterkt , grijs, Deksel:...

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd...

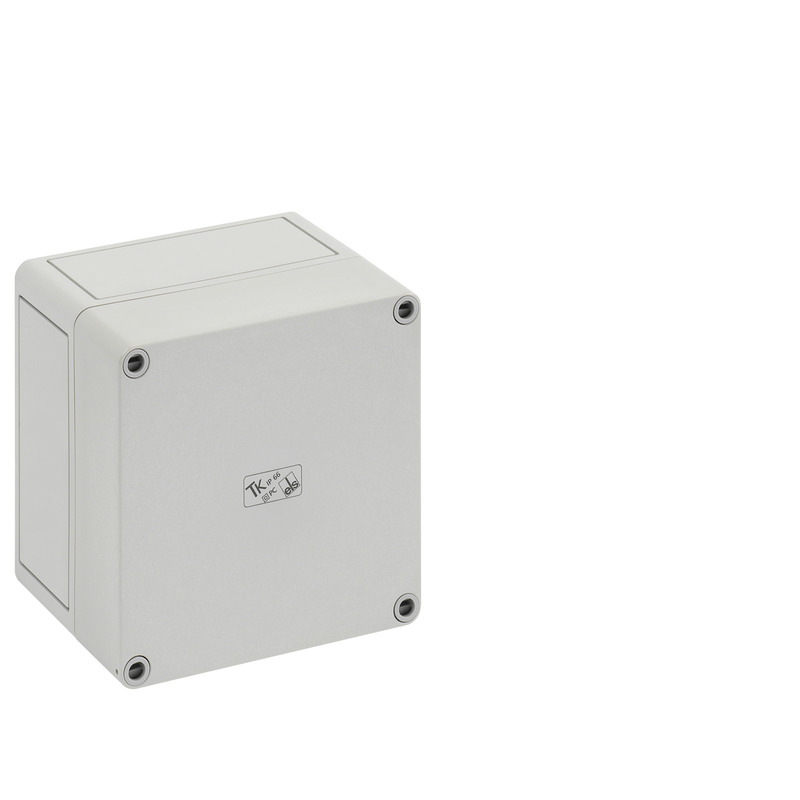

lege behuizingTK PC 1313-10-o
lege behuizing - TK PC 1313-10-o

lege behuizing

TK PC 1313-10-o

Artikelnummer 12090501

Onderbak: Polycarbonaat, glasvezelversterkt , grijs, Deksel:...

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd...

lege behuizingTK PC 1313-7-tm
lege behuizing - TK PC 1313-7-tm

lege behuizing

TK PC 1313-7-tm

Artikelnummer 13700501

Onderbak: Polycarbonaat, glasvezelversterkt , grijs, Deksel:...

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd...

lege behuizingTK PC 1313-10-tm
lege behuizing - TK PC 1313-10-tm

lege behuizing

TK PC 1313-10-tm

Artikelnummer 13750501

Onderbak: Polycarbonaat, glasvezelversterkt , grijs, Deksel:...

lege behuizing, met beschermingsgraad IP66, polycarbonaat, glasvezelversterkt , gecertificeerd...

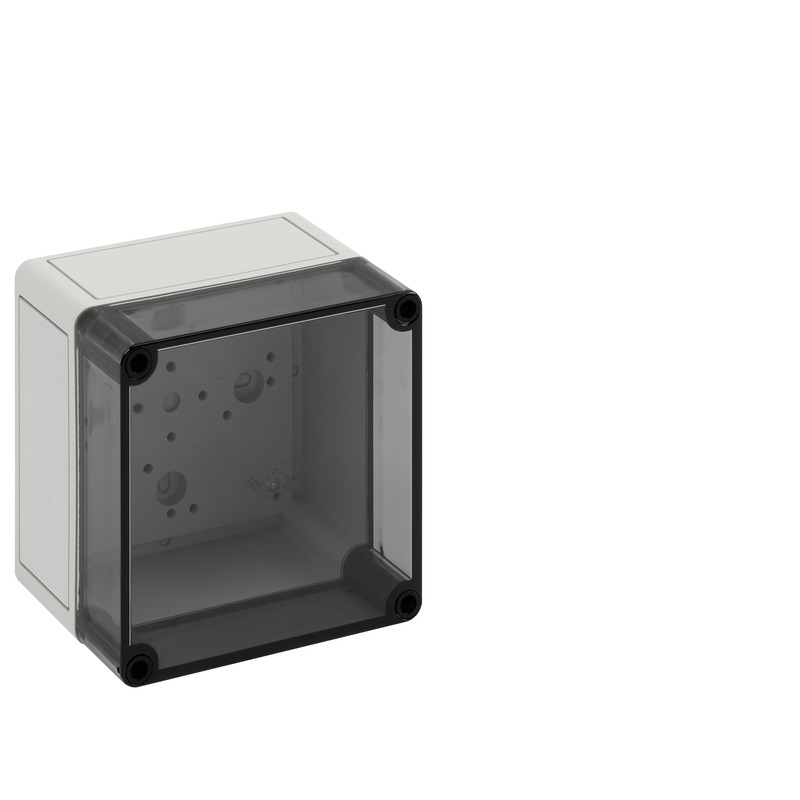

lege behuizingTK PC 1313-10-to
