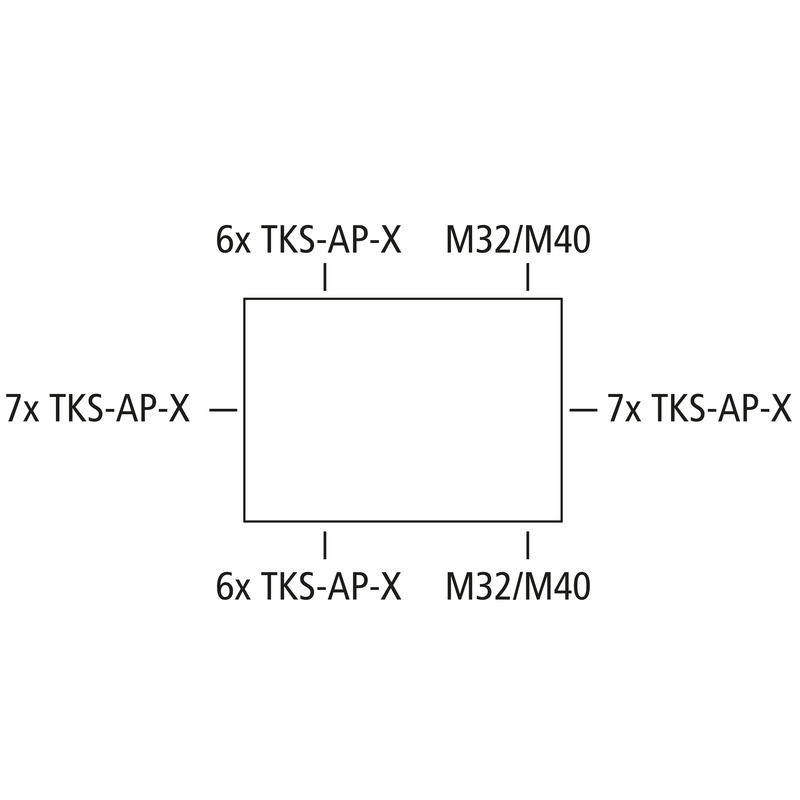

lege behuizing, met beschermingsgraad IP30, polycarbonaat, montage openingen aan de binnenzijde, voor standaard installaties binnen, voor montage van maximaal 26 WINSTA®-connectoren in combinatie met TKS-opbouwadapterramen
Onderbak: Polycarbonaat, grijs, Deksel: Polycarbonaat, grijs
| Nominale bedrijfsspanning AC | 690 V |
|---|---|
| Nominale spanning DC | 1000 V |
| Beschermingsklasse | II |
| Beschermingsgraad | IP30 |
| Beluchting | nee |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 361 mm |
|---|---|
| Lengte | 254 mm |
| Hoogte | 165 mm |
| Gewicht | 1.7405 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | V2 |
| Gloeidraadbestendigheid | 960 °C (EN 60695-2-11) |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.2 Nm |
| Flensvariant | nee |
| Type bovendeel | Deksel |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -35 °C |
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | Binnen |
| EAN | 4013902694433 |
|---|---|
| ETIM-klasse | EC000261 |
| Douanetariefnummer | 85389099 |
| Minimum bestelwaarde | 1 |
| Materiaal onderbak | Polycarbonaat |
|---|---|
| Materiaal deksel | Polycarbonaat |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
| EAN / GTIN | 4013902694433 |
|---|---|
| Breedte | 0.361 m |
| Gewicht | 1.7405 kg |
| Hoogte | 0.165 m |
| Hoeveelheid | 1 st |
| Diepte | 0.254 m |
| EAN / GTIN | 4013902694440 |
|---|---|
| Breedte | 0.372 m |
| Gewicht | 3.74 kg |
| Hoogte | 0.372 m |
| Hoeveelheid | 2 st |
| Diepte | 0.262 m |
| EAN / GTIN | 4013902694457 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 155.64 kg |
| Hoogte | 1.65 m |
| Hoeveelheid | 72 st |
| Diepte | 1.2 m |
