Dit product is niet meer leverbaar!

#49070201 | Afmetingen: 80 x 80 x 52 mm

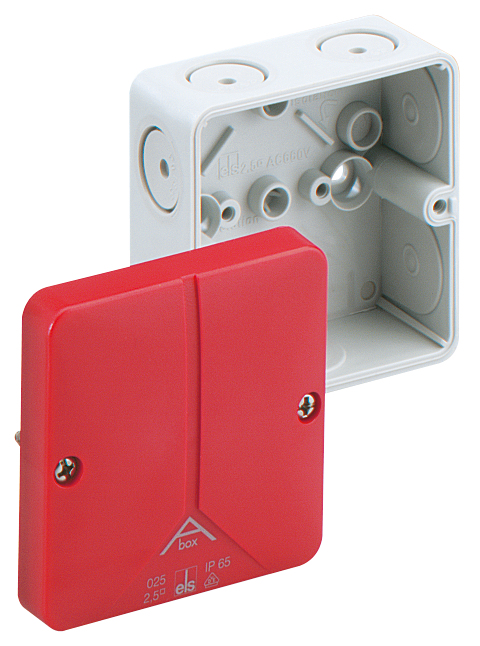

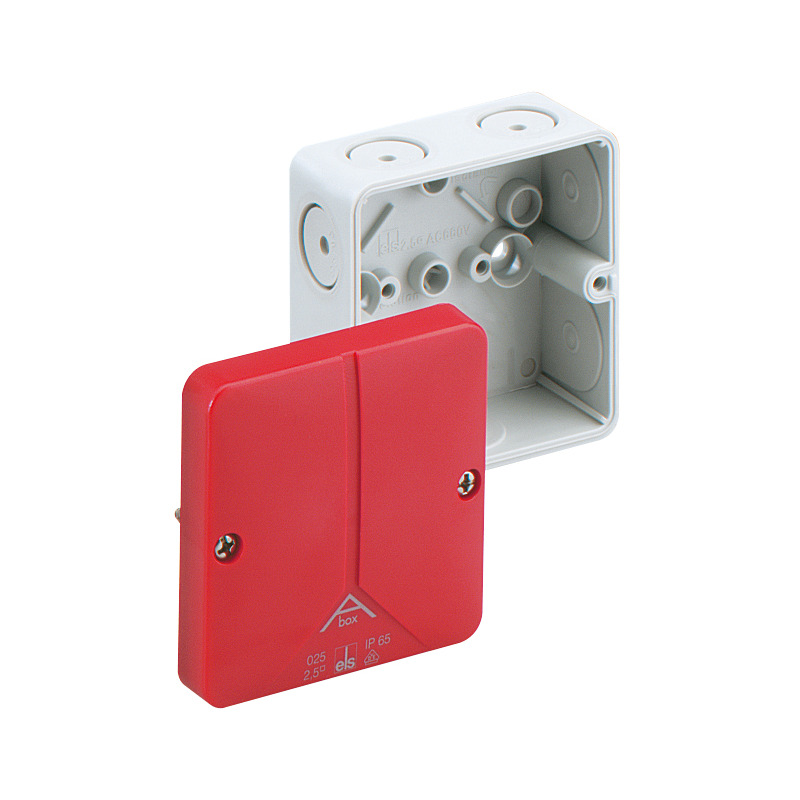

Aftakdoos

Abox-i 025 SB-L

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 2,5 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen...

Lees meer

Behuizing laten voorbewerken?

Omschrijving

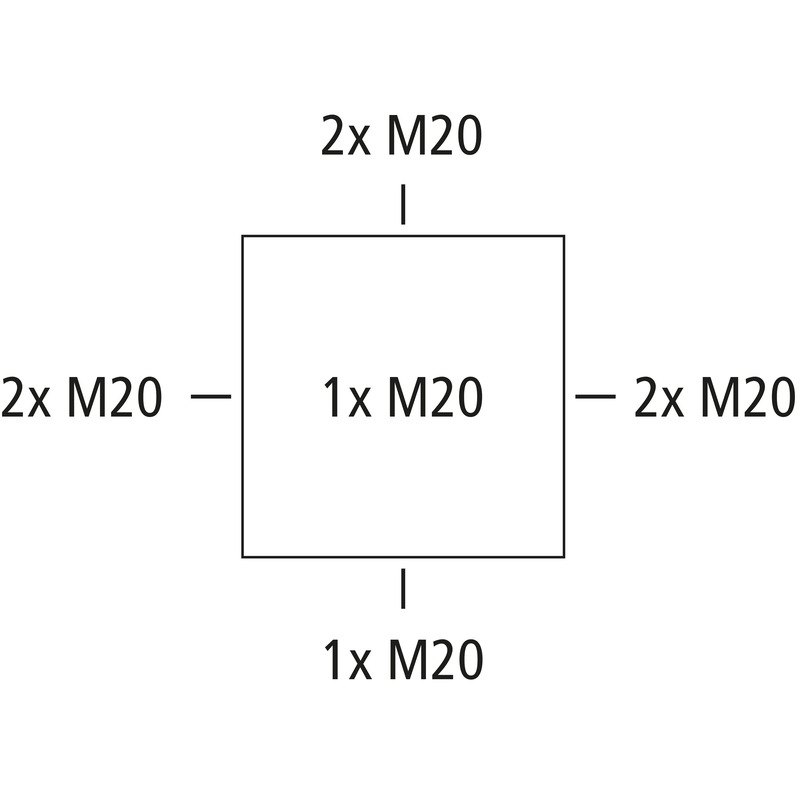

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 2,5 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), zelfdichtende, zachte membraaninvoeringen, M20, afdichtingsbereik 2 - 16 mm, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties

grijs, met rood deksel, zonder klemmen, voor de aanduiding van stroomkringen voor noodverlichting

Highlights

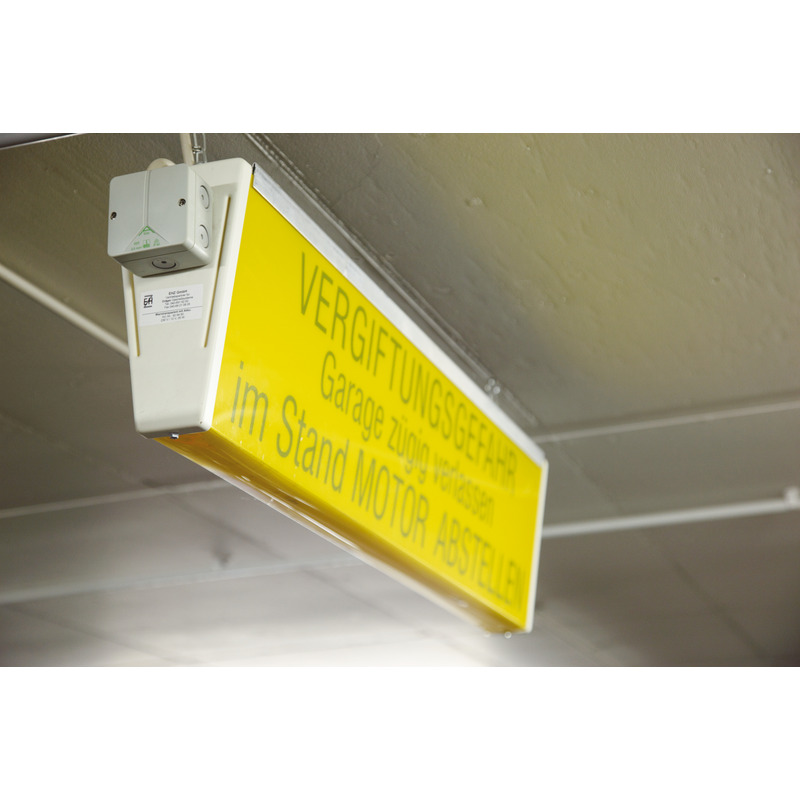

De weerbestendige Abox kabeldozen van Spelsberg met en zonder klemmen van 1,5 tot 240 mm² zijn uiterst slag- en breukvast. Ze zijn ontworpen voor gebruik in extreme omstandigheden en kunnen op verzoek worden gebruikt met een rood deksel om de stroomkringen van de veiligheidsverlichting aan te duiden.

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	2,5 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	rood

Afmetingen

Breedte	80 mm
Lengte	80 mm
Hoogte	52 mm
Gewicht	0.0888 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	650 °C (EN 60695-2-11)

Mechanische eigenschappen

Voor afdichtbereik min.	2 mm
Voor afdichtbereik max.	16 mm
Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

ETIM-klasse	EC002600
Douanetariefnummer	85389099

Materiaal

Materiaal onderbak	ASA-PC
Materiaal deksel	ASA-PC
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Downloaden

Projectinformatie

Bestekteksten

Download 3D-BIM-gegevens

Naar de supportpagina

Toebehoren

kabelwartelKVR M20-MGM

kabelwartel

KVR M20-MGM

Artikelnummer 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M20-GDB/MGM

kabelwartel

KVR M20-GDB/MGM

Artikelnummer 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

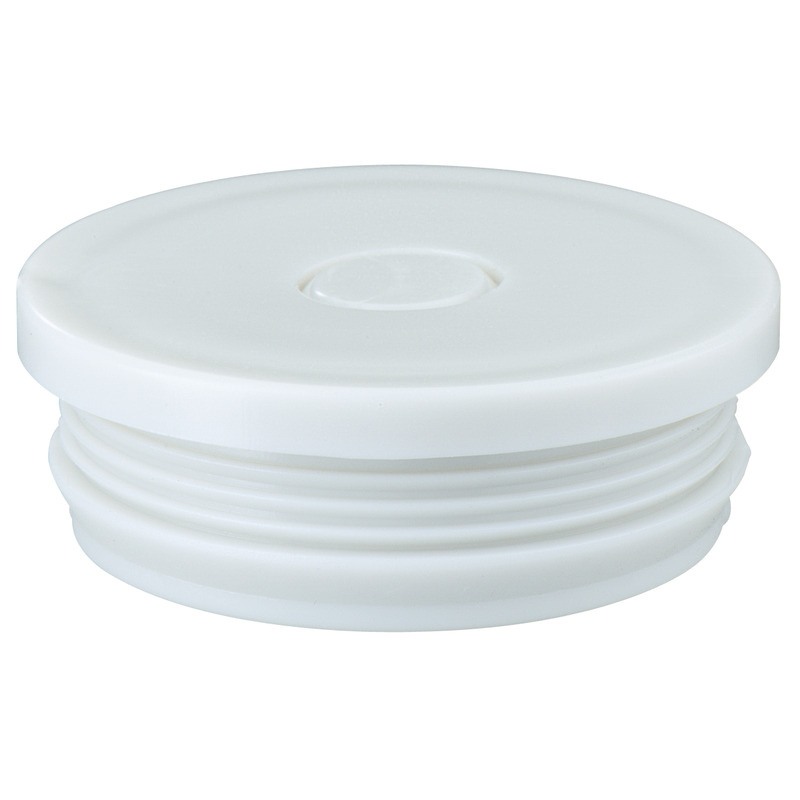

afsluitdoppenVST M20

afsluitdoppen

VST M20

Artikelnummer 23142001

Afdichtingsbereik 8 - 13,5 mm

Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...

dubbele membraaninvoeringenDMS M20/w

dubbele membraaninvoeringen

DMS M20/w

Artikelnummer 26012001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M20

dubbele membraaninvoeringen

DMS M20

Artikelnummer 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

combisetKS M20

combiset

KS M20

Artikelnummer 19202001

Schroefdraadlengte 17 mm

Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...

ventilatiewartelsBST M20/sw

ventilatiewartels

BST M20/sw

Artikelnummer 26202001

zwart

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

ventilatiewartelsBST M20

ventilatiewartels

BST M20

Artikelnummer 26242001

grijs

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

klemblokAbox 025/040 KLS-2,5²/4²

klemblok

Abox 025/040 KLS-2,5²/4²

Artikelnummer 84000401

5-polig - 2,5/4 mm²

Schroefklemmen conform DIN EN 60998 (VDE 0613), U_i=690V

verzegelsetAbox PST

verzegelset

Abox PST

Artikelnummer 89001001

voor kabeldozen Abox/Abox-i 025 tot 100 (vanaf Abox/Abox-i 160...

Verzegelset

KlemmenhouderAbox 025/040 KLH-SL 0,2/4²

Klemmenhouder

Abox 025/040 KLH-SL 0,2/4²

Artikelnummer 84000201

geschikt voor alle kabeldozen Abox / Abox-i 025/040 en Abox m / Abox-i...

Klemmendrager voor WAGO-installatieklemmen uit de serie 221-41X

Vergelijkbare producten

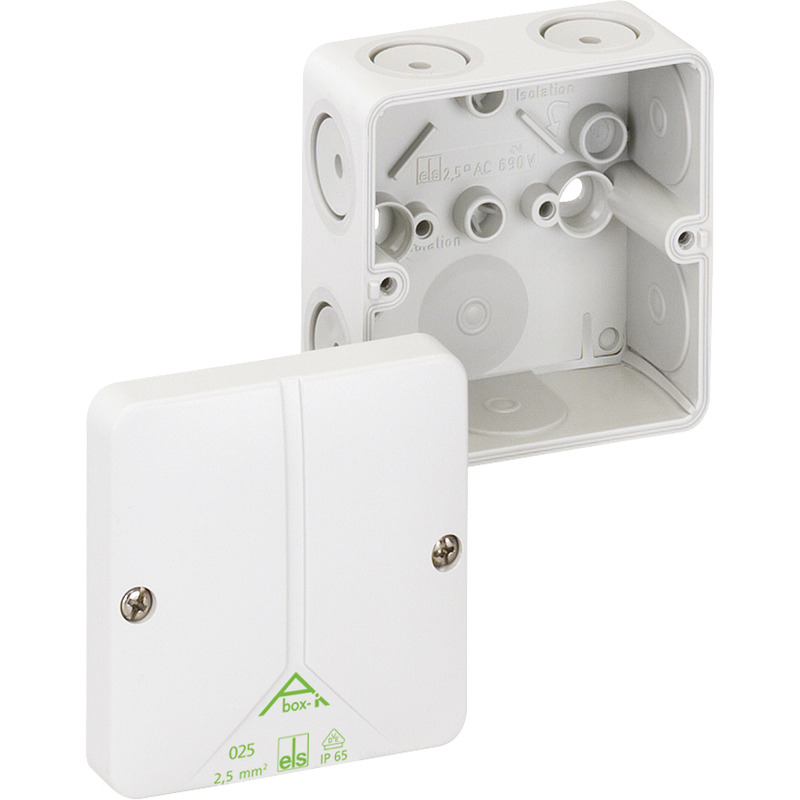

AftakdoosAbox-i 025-L

Aftakdoos

Abox-i 025-L

Artikelnummer 49090201

grijs, zonder klemmen

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 2,5 mm², U_i=690V AC, gecertificeerd...

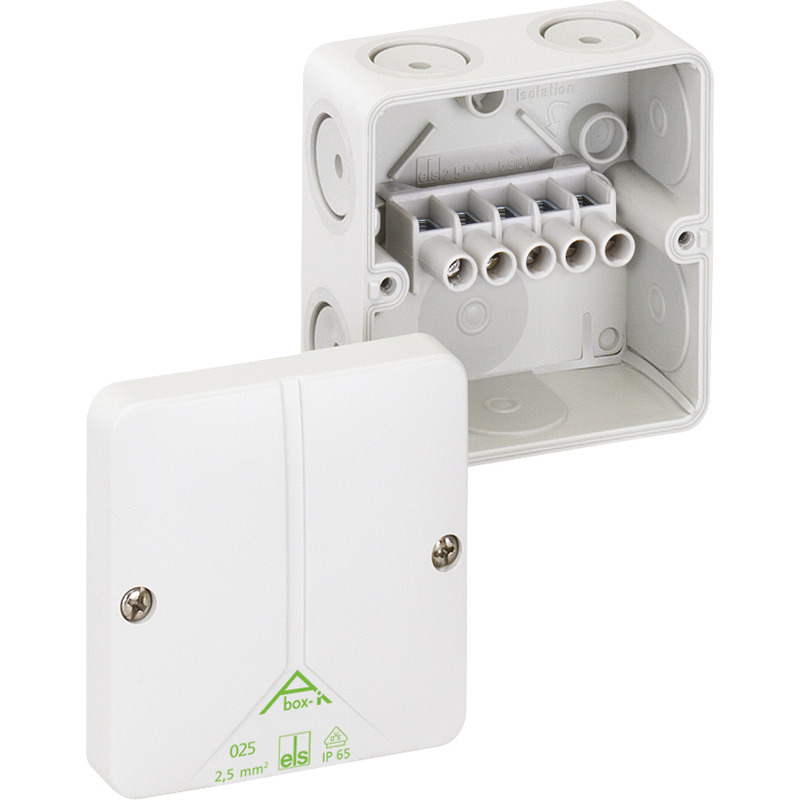

AftakdoosAbox-i 025-2,5²

Aftakdoos

Abox-i 025-2,5²

Artikelnummer 49040201

grijs, I_n=24 Ampère, met schroefklem, 5-polig - 2,5 mm² (4 x 1,5² / 4...

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 2,5 mm², U_i=690V AC, gecertificeerd...

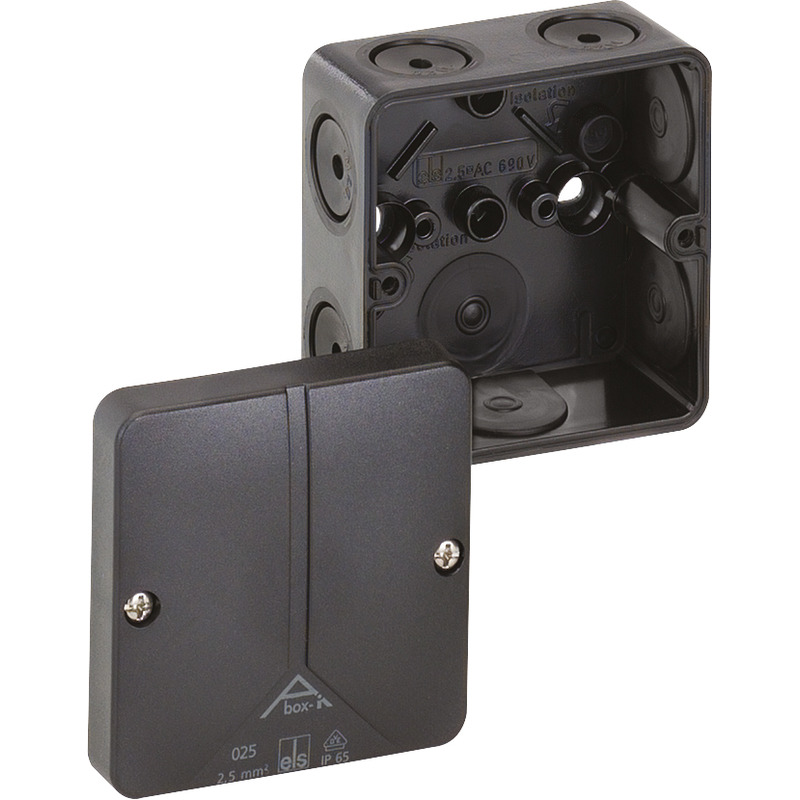

AftakdoosAbox-i 025-L/sw

Aftakdoos

Abox-i 025-L/sw

Artikelnummer 49190201

zwart, zonder klemmen

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 2,5 mm², U_i=690V AC, gecertificeerd...

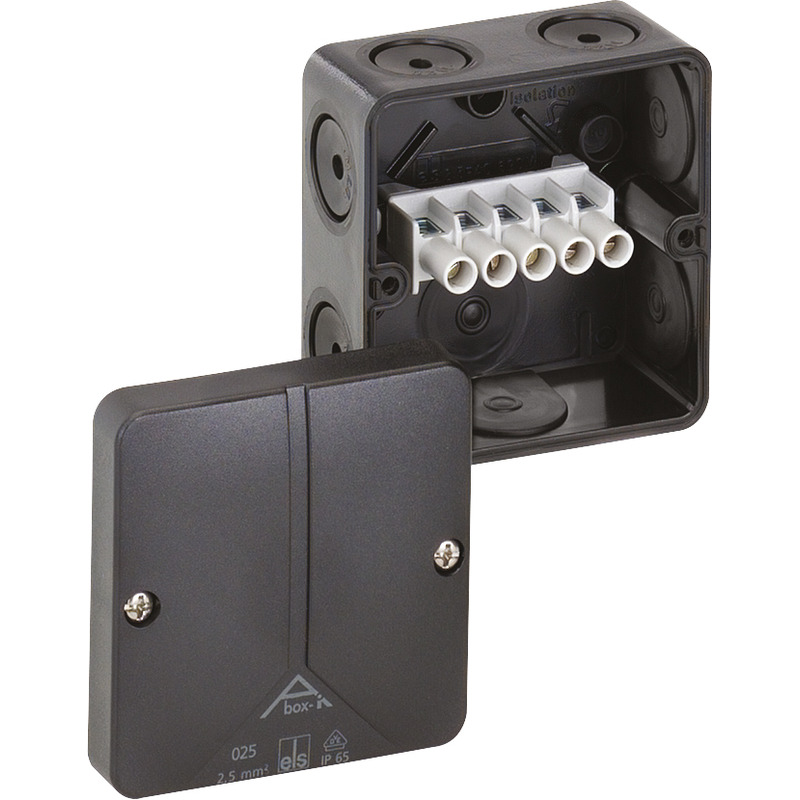

AftakdoosAbox-i 025-2,5²/sw
