Dit product is niet meer leverbaar!

#81081001 | Afmetingen: 140 x 140 x 79 mm

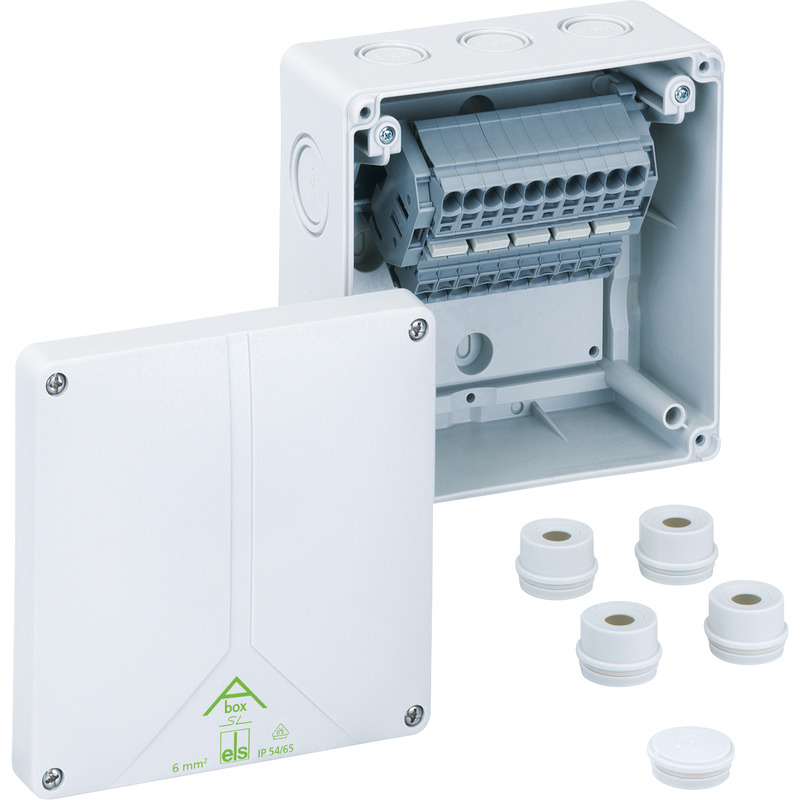

Aftakdoos

Abox SL-6²

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 6 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32, (2 achter, 10...

Lees meer

Behuizing laten voorbewerken?

Omschrijving

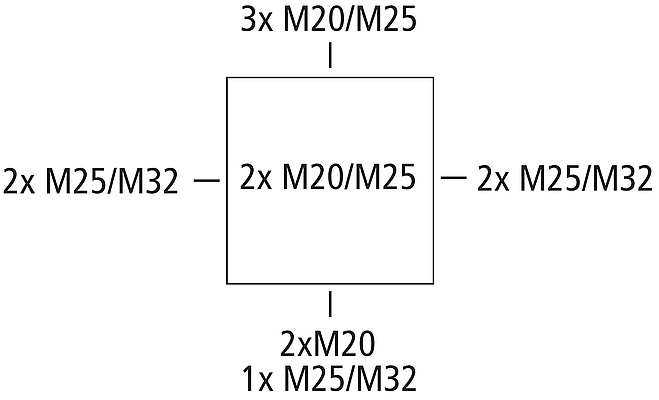

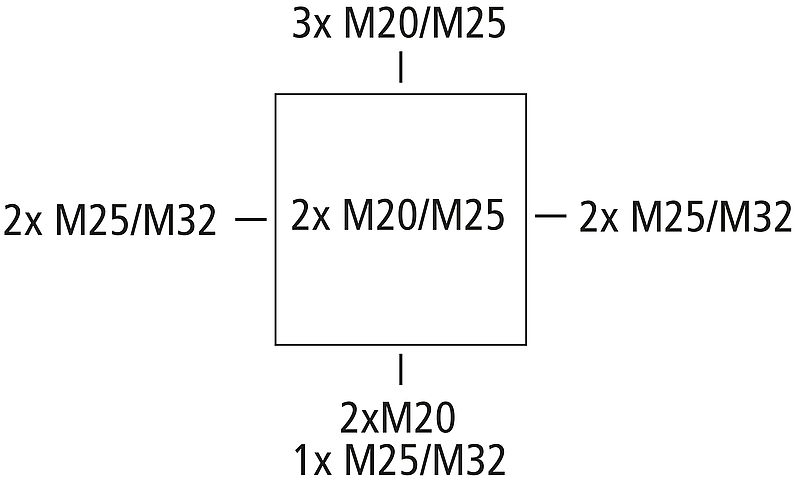

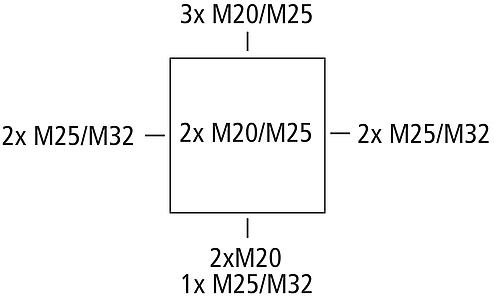

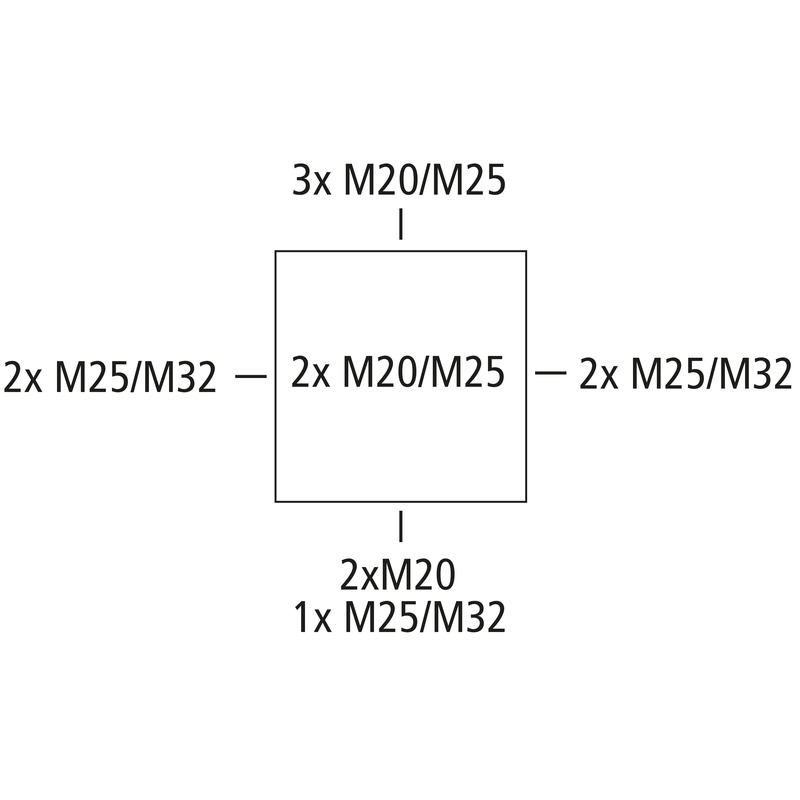

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 6 mm², U_i=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), uitbreekmembranen, M20/M25/M32, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, met steekklemmen voor standaard binneninstallaties

grijs, met bovenliggende steekklem Wago 2006-1201, 5-polig, max. nominale doorsnede conform DIN EN 60998: 6 mm², bij een stroombelastbaarheid van 41 A, klembare doorsnede per pool: 4 x 0,5 tot 10 mm² massief en soepel

Meegeleverd toebehoren:
4 invoerwartels IP54 M32 afdichtbereik 13 - 23 mm, 1 afsluitdop M32

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Max. aderdoorsnede	6 mm²
Beschermingsklasse	II
Beschermingsgraad	IP54/IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	140 mm
Lengte	140 mm
Hoogte	79 mm
Gewicht	0.4392 kg

Materiaal eigenschappen

uv-bestendig	nee
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	650 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	40 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	Binnen

Sales Information

EAN	4013902931088
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polystyreen
Materiaal deksel	Polystyreen
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Logistieke gegevens

Stuk

EAN / GTIN	4013902931088
Breedte	0.14 m
Gewicht	0.4392 kg
Hoogte	0.079 m
Hoeveelheid	1 st
Diepte	0.14 m

Omdoos

EAN / GTIN	4013902307555
Breedte	0.381 m
Gewicht	9.184 kg
Hoogte	0.332 m
Hoeveelheid	20 st
Diepte	0.291 m

Pallet

EAN / GTIN	4013902307579
Breedte	0.8 m
Gewicht	339.44 kg
Hoogte	1.87 m
Hoeveelheid	700 st
Diepte	1.2 m

Downloaden

Projectinformatie

Bestekteksten

Toebehoren

WurgnippelWST M20

Wurgnippel

WST M20

Artikelnummer 20342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm

Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs

WurgnippelWST M25

Wurgnippel

WST M25

Artikelnummer 20342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm

Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs

WurgnippelWST M32

Wurgnippel

WST M32

Artikelnummer 20343201

Afdichtingsbereik 17 - 24 mm, Schroefdraadlengte 14 mm

Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs

wurgnippelWNI M20

wurgnippel

WNI M20

Artikelnummer 21342001

Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm

Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs

wurgnippelWNI M25

wurgnippel

WNI M25

Artikelnummer 21342501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 12 mm

Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs

wurgnippelWNI M32

wurgnippel

WNI M32

Artikelnummer 21343201

Afdichtingsbereik 11 - 22 mm, Schroefdraadlengte 14 mm

Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs

kabelwartelKVR M20-MGM

kabelwartel

KVR M20-MGM

Artikelnummer 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M20-GDB/MGM

kabelwartel

KVR M20-GDB/MGM

Artikelnummer 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M25-MGM

kabelwartel

KVR M25-MGM

Artikelnummer 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M32-MGM

kabelwartel

KVR M32-MGM

Artikelnummer 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

afsluitdoppenVST M20

afsluitdoppen

VST M20

Artikelnummer 23142001

Afdichtingsbereik 8 - 13,5 mm

Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...

afsluitdoppenVST M25

afsluitdoppen

VST M25

Artikelnummer 23142501

Afdichtingsbereik 9 - 16 mm

Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...

afsluitdoppenVST M32

afsluitdoppen

VST M32

Artikelnummer 23143201

Afdichtingsbereik 13 - 23 mm

Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...

dubbele membraaninvoeringenDMS M20/w

dubbele membraaninvoeringen

DMS M20/w

Artikelnummer 26012001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M25/w

dubbele membraaninvoeringen

DMS M25/w

Artikelnummer 26012501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M20

dubbele membraaninvoeringen

DMS M20

Artikelnummer 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M25

dubbele membraaninvoeringen

DMS M25

Artikelnummer 26042501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M32

dubbele membraaninvoeringen

DMS M32

Artikelnummer 26043201

Afdichtingsbereik 13 - 21 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M32/4

dubbele membraaninvoeringen

DMS M32/4

Artikelnummer 26043301

Afdichtbereik 3,5 - 6 mm per invoer

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, max. vier kabelinvoeringen...

dubbele membraaninvoeringenDMS M40

dubbele membraaninvoeringen

DMS M40

Artikelnummer 26044001

Afdichtingsbereik 17 - 28 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

ventilatiewartelsBST M20/sw

ventilatiewartels

BST M20/sw

Artikelnummer 26202001

zwart

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

ventilatiewartelsBST M20

ventilatiewartels

BST M20

Artikelnummer 26242001

grijs

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

verzegelsetAbox PST

verzegelset

Abox PST

Artikelnummer 89001001

voor kabeldozen Abox/Abox-i 025 tot 100 (vanaf Abox/Abox-i 160...

Verzegelset
