#80210201 | Afmetingen: 152 x 87 x 52 mm

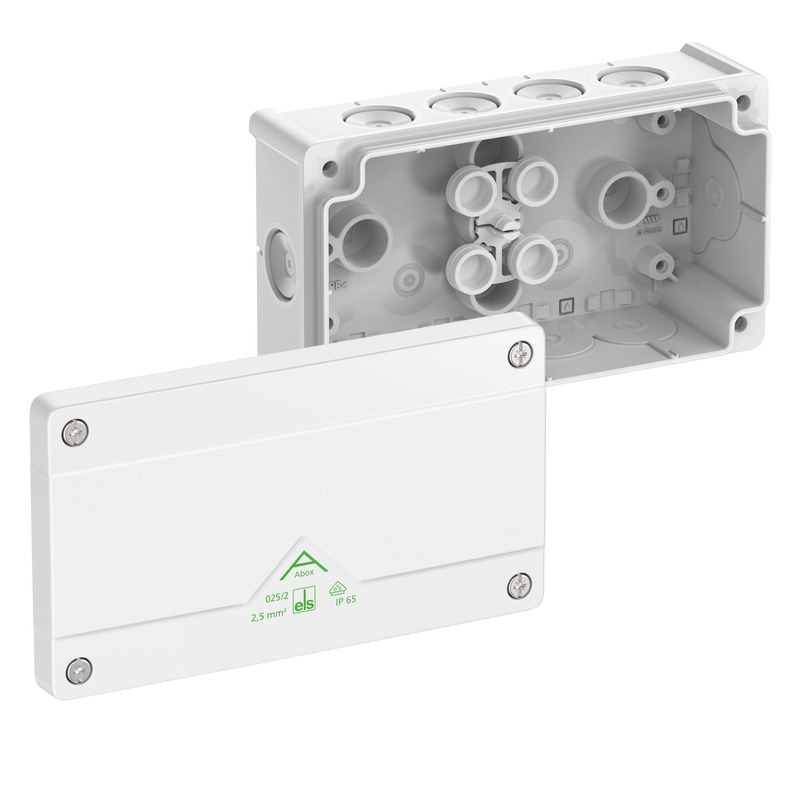

Aftakdoos

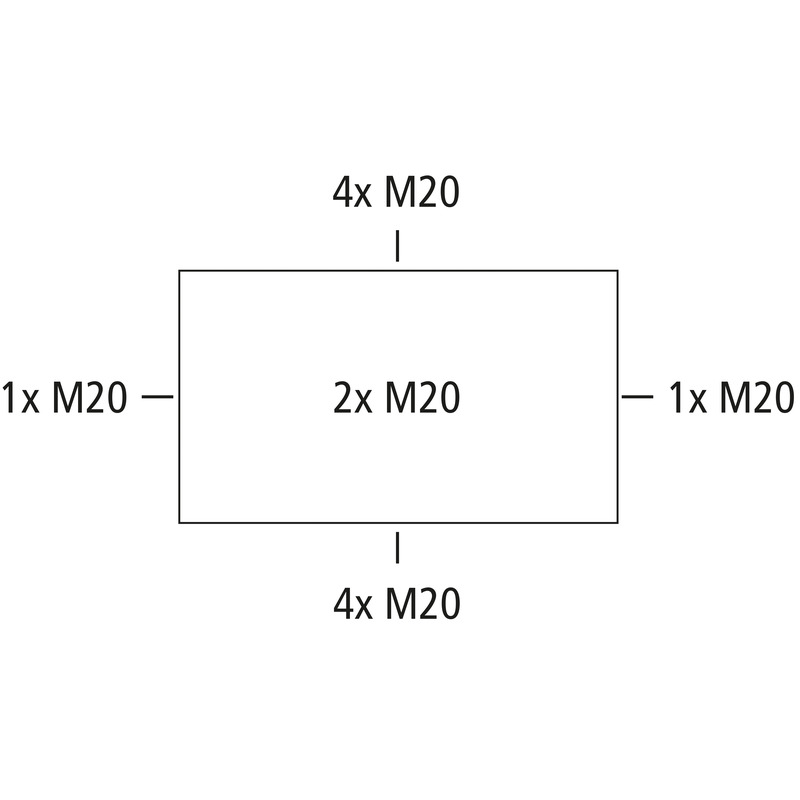

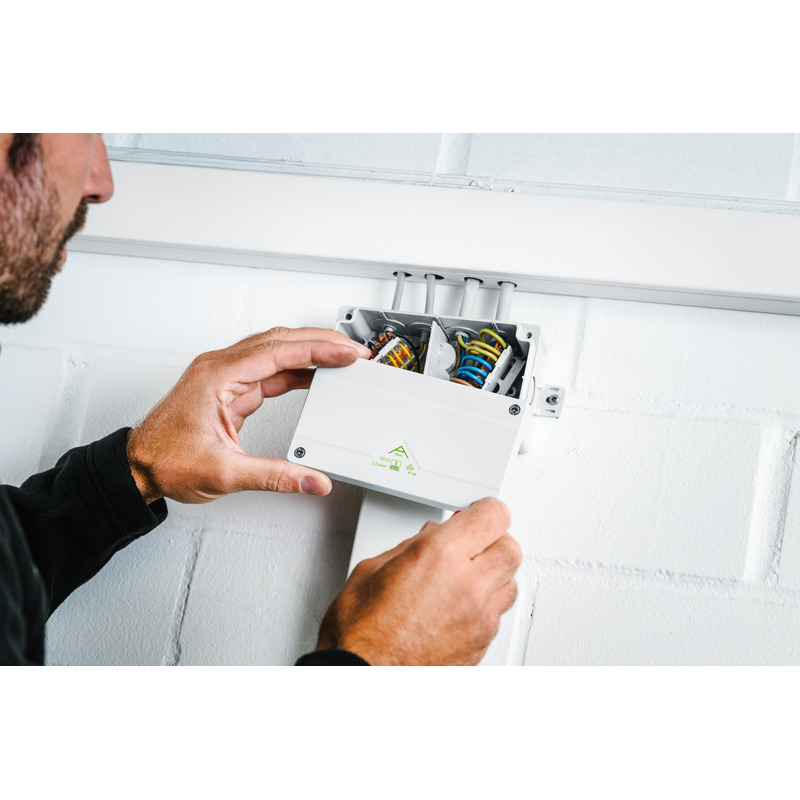

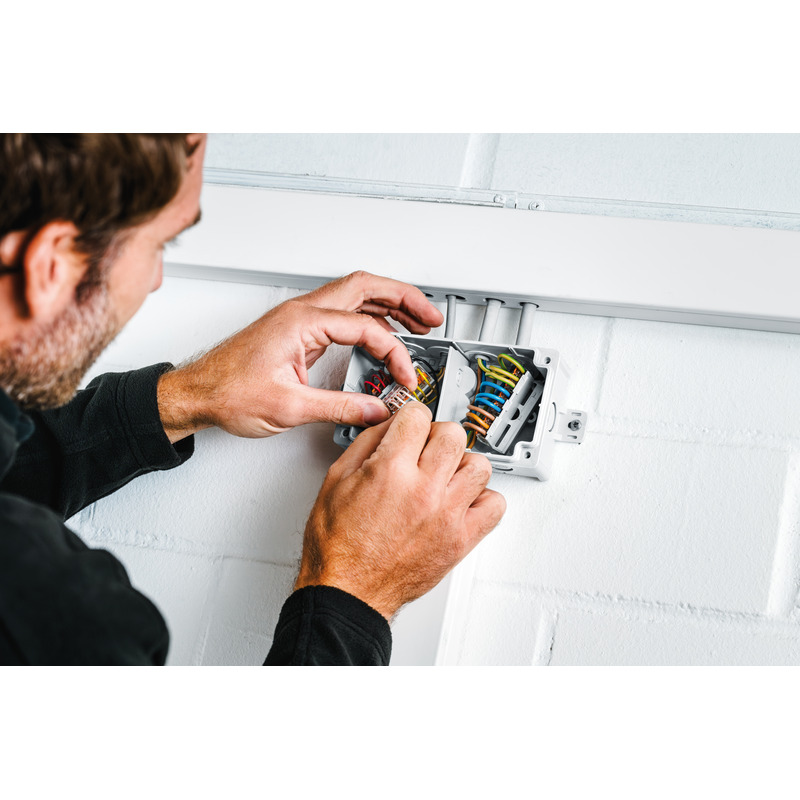

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 2,5 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20, afdichtingsbereik 4 - 16 mm, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties
wit, Ui=1000 V AC, zonder klemmen
| Doorslagspanning AC | 1000 V |
|---|---|
| Doorslagspanning DC | 1000 V |
| Max. aderdoorsnede | 2,5 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP66 |
| Klemtype | zonder |
| Kleur onderbak | wit |
|---|---|
| Kleur deksel | wit |
| Breedte | 152 mm |
|---|---|
| Lengte | 87 mm |
| Hoogte | 52 mm |
| Inwendige lengte | 75 mm |
| Inwendige breedte | 140 mm |
| Inwendige hoogte | 36 mm |
| Gewicht | 0.16 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid | 750 °C (EN 60695-2-11) |
| Voor afdichtbereik min. | 4 mm |
|---|---|
| Voor afdichtbereik max. | 16 mm |
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.2 Nm |
| Bevestiging op de muur | Wand-/plafondmontage |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 55 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902663002 |
|---|---|
| ETIM-klasse | EC002600 |
| Douanetariefnummer | 85389099 |
| Minimum bestelwaarde | 1 |
| Materiaal onderbak | Polypropyleen |
|---|---|
| Materiaal deksel | Polypropyleen |
| Materiaal invoer | Thermoplastisch Elastomeer |
| Materiaal afdichting | Thermoplastisch Elastomeer |
| Materiaal dekselschroef | Roestvast staal 1.4567 (V2A) |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Klasse | DLG (ammoniakbestendigheid) |
| EAN / GTIN | 4013902663002 |
|---|---|
| Breedte | 0.152 m |
| Gewicht | 0.16 kg |
| Hoogte | 0.052 m |
| Hoeveelheid | 1 st |
| Diepte | 0.087 m |
| EAN / GTIN | 4013902663019 |
|---|---|
| Breedte | 0.511 m |
| Gewicht | 5.878 kg |
| Hoogte | 0.242 m |
| Hoeveelheid | 36 st |
| Diepte | 0.261 m |
| EAN / GTIN | 4013902663026 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 163.07 kg |
| Hoogte | 1.133 m |
| Hoeveelheid | 864 st |
| Diepte | 1.2 m |
Bestekteksten
(80210201.TXT 877 B)
Log in om bestekteksten te downloaden.
CAD-tekeningen
(3D-CAD-tekeningen downloaden)
Log in om bestekteksten te downloaden.
dubbele membraaninvoeringen
DMS M20/w
Artikelnummer 26012001
Afdichtingsbereik 7 - 13 mm
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Kabelgootadapter
KKA 1515/w
Artikelnummer 89611001
wit
Adapter voor kabelgoten 15 x 15 mm, ter afdekking van kabelinvoeren bij Abox 025, Abox 025/2 en Abox...
verzegelset
Abox PST 025-100
Artikelnummer 89500101
Set van twee verzegelkappen en schroeven
Set voor het achteraf verzegelen van kabeldozen, voor Abox 025 / 040 / 060 / 100 vanaf 2024
scheidingswand
Abox TW 025/2
Artikelnummer 89500201
voor Abox 025/2
Scheidingswand van isolatiemateriaal voor het scheiden van stroomkringen
DIN-rail
Abox 025/2 TS15
Artikelnummer 89520301
voor Abox 025/2
DIN-rail conform DIN EN 60715, 15 x 5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...
Klemmenhouder
Abox 025/040 KH 2273 2,5²
Artikelnummer 89600201
Voor gefixeerde montage tot 6 klemmen Wago 2273-205 in inbouwdozen...
Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...
Klemmenhouder
Abox 025/040 KH 221 4²
Artikelnummer 89600301
Voor gefixeerde montage van tot 6 klemmen Wago 221-413 in inbouwdozen...
Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...
klemblok
Abox 025/040 KLS-2,5²/4²
Artikelnummer 89640401
Schroefklem voor Abox/Abox Pro 025 en Abox/Abox Pro 040, 5-polig - 4...
Verbindingsklem conform DIN EN 60998 (VDE 0613), Ui=690V. Voor montage in Abox / Abox Pro kabeldozen...
Mast-/buisbevestigingsset
MABF 65-1
Artikelnummer 89601001
voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025, Abox...
Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...
Mast-/buisbevestigingsset
MABF 100-1
Artikelnummer 89602001
voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025/2...
Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...
kabelgootbevestiging
KTB 1-100
Artikelnummer 89602901
Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

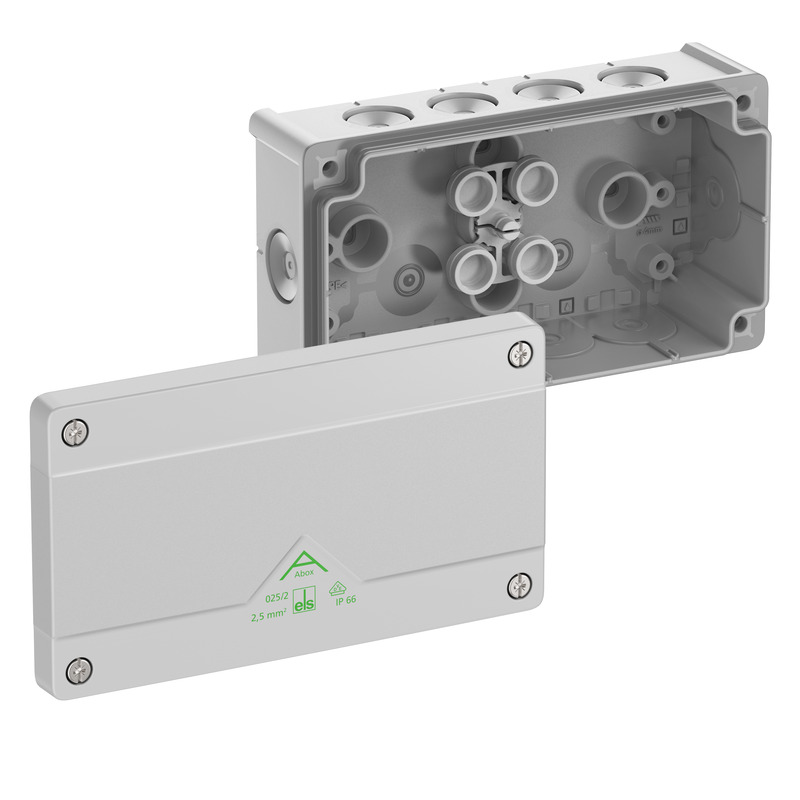

Aftakdoos
Abox 025/2-L
Artikelnummer 80240201
grijs, Ui=1000 V AC, zonder klemmen
Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 2,5 mm², gecertificeerd conform VDE (DIN...

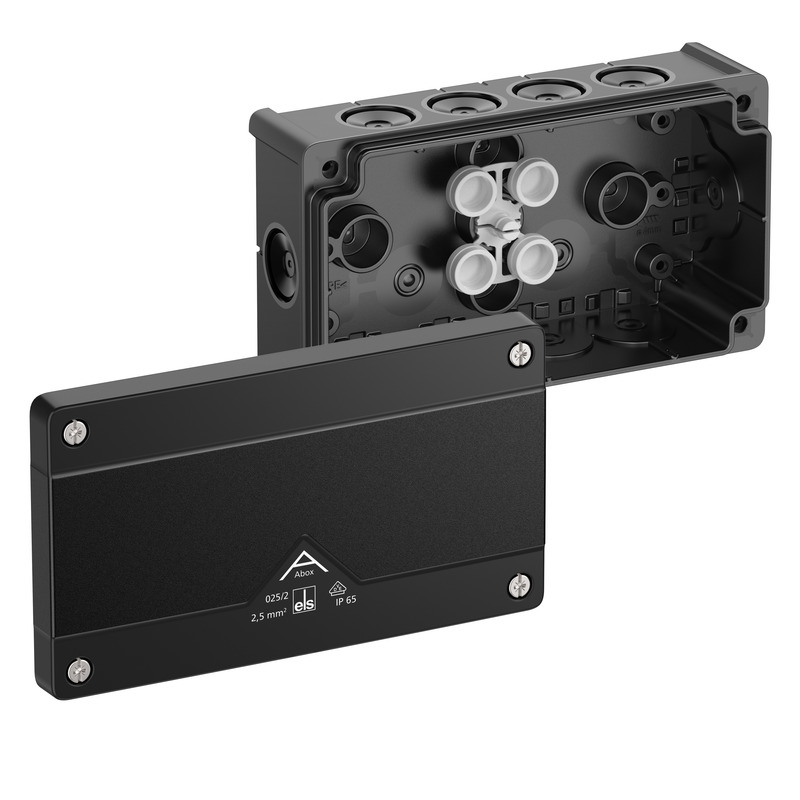

Aftakdoos
Abox 025/2-L/sw
Artikelnummer 80200201
zwart, Ui=1000 V AC, zonder klemmen
Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 2,5 mm², gecertificeerd conform VDE (DIN...

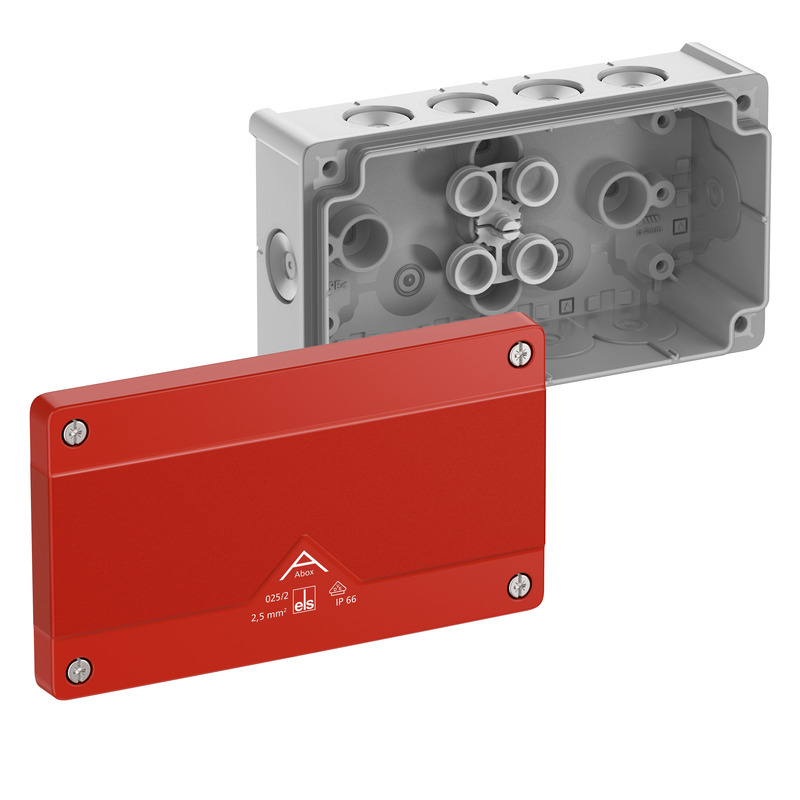

Aftakdoos
