#80240301 | Afmetingen: 152 x 87 x 52 mm
Aftakdoos

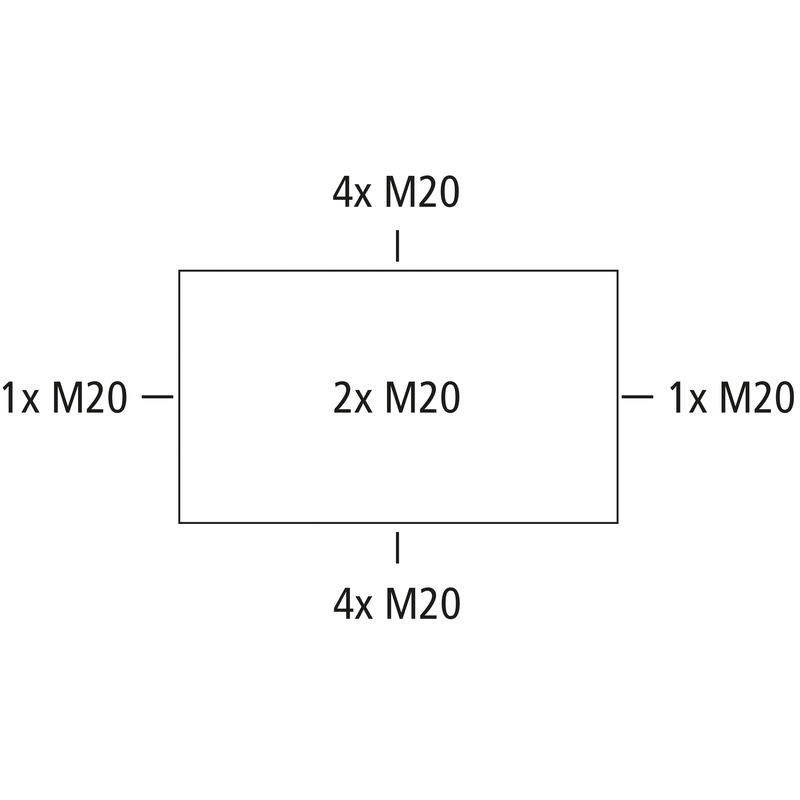

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 2,5 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20, afdichtingsbereik 4 - 16 mm, (2 achter, 10 zijkant), buitenliggende bevestigingsogen, voor standaard binneninstallaties en beschermde buiteninstallaties
grijs, Ui=1000 V AC, zonder klemmen
| Doorslagspanning AC | 1000 V |
|---|---|
| Doorslagspanning DC | 1000 V |
| Max. aderdoorsnede | 2,5 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP66 |
| Klemtype | zonder |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 152 mm |
|---|---|
| Lengte | 87 mm |
| Hoogte | 52 mm |
| Inwendige lengte | 75 mm |
| Inwendige breedte | 140 mm |
| Inwendige hoogte | 36 mm |
| Gewicht | 0.16 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid | 750 °C (EN 60695-2-11) |
| Voor afdichtbereik min. | 4 mm |
|---|---|
| Voor afdichtbereik max. | 16 mm |
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.2 Nm |
| Bevestiging op de muur | Wand-/plafondmontage |
| Bevestiging | buitenliggende bevestigingsogen |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 55 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902662708 |
|---|---|
| ETIM-klasse | EC002600 |
| Douanetariefnummer | 85389099 |
| Minimum bestelwaarde | 1 |
| Materiaal onderbak | Polypropyleen |
|---|---|
| Materiaal deksel | Polypropyleen |
| Materiaal invoer | Thermoplastisch Elastomeer |
| Materiaal afdichting | Thermoplastisch Elastomeer |
| Materiaal dekselschroef | Roestvast staal 1.4567 (V2A) |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Klasse | DLG (ammoniakbestendigheid) |
| EAN / GTIN | 4013902662708 |
|---|---|
| Breedte | 0.152 m |
| Gewicht | 0.16 kg |
| Hoogte | 0.052 m |
| Hoeveelheid | 1 st |
| Diepte | 0.087 m |
| EAN / GTIN | 4013902662715 |
|---|---|
| Breedte | 0.511 m |
| Gewicht | 6.046 kg |
| Hoogte | 0.242 m |
| Hoeveelheid | 36 st |
| Diepte | 0.261 m |
| EAN / GTIN | 4013902662722 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 167.104 kg |
| Hoogte | 1.133 m |
| Hoeveelheid | 864 st |
| Diepte | 1.2 m |
