#80400001 | Afmetingen: 102 x 102 x 57 mm
Aftakdoos

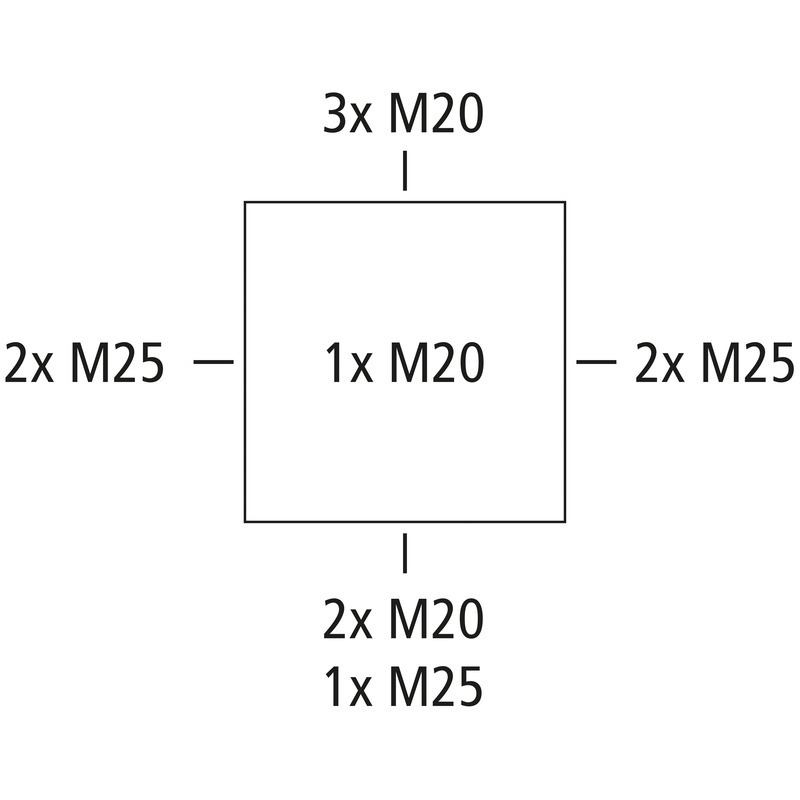

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25, afdichtingsbereik 4 - 21 mm, (1 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties
zwart, Ui=1000 V AC, zonder klemmen
| Doorslagspanning AC | 1000 V |
|---|---|
| Doorslagspanning DC | 1000 V |
| Max. aderdoorsnede | 4 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP66 |
| Klemtype | zonder |
| Kleur onderbak | zwart |
|---|---|
| Kleur deksel | zwart |
| Breedte | 102 mm |
|---|---|
| Lengte | 102 mm |
| Hoogte | 57 mm |
| Inwendige lengte | 90 mm |
| Inwendige breedte | 90 mm |
| Inwendige hoogte | 49 mm |
| Gewicht | 0.129 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid | 750 °C (EN 60695-2-11) |
| Voor afdichtbereik min. | 4 mm |
|---|---|
| Voor afdichtbereik max. | 21 mm |
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.2 Nm |
| Bevestiging op de muur | Wand-/plafondmontage |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 55 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902661718 |
|---|---|
| ETIM-klasse | EC002600 |
| Douanetariefnummer | 85389099 |
| Minimum bestelwaarde | 1 |
| Materiaal onderbak | Polypropyleen |
|---|---|
| Materiaal deksel | Polypropyleen |
| Materiaal invoer | Thermoplastisch Elastomeer |
| Materiaal afdichting | Thermoplastisch Elastomeer |
| Materiaal dekselschroef | Roestvast staal 1.4567 (V2A) |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Klasse | DLG (ammoniakbestendigheid) |
| EAN / GTIN | 4013902661718 |
|---|---|
| Breedte | 0.102 m |
| Gewicht | 0.129 kg |
| Hoogte | 0.057 m |
| Hoeveelheid | 1 st |
| Diepte | 0.102 m |
| EAN / GTIN | 4013902661725 |
|---|---|
| Breedte | 0.41 m |
| Gewicht | 7.965 kg |
| Hoogte | 0.295 m |
| Hoeveelheid | 60 st |
| Diepte | 0.305 m |
| EAN / GTIN | 4013902661732 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 165.37 kg |
| Hoogte | 1.053 m |
| Hoeveelheid | 1080 st |
| Diepte | 1.2 m |
