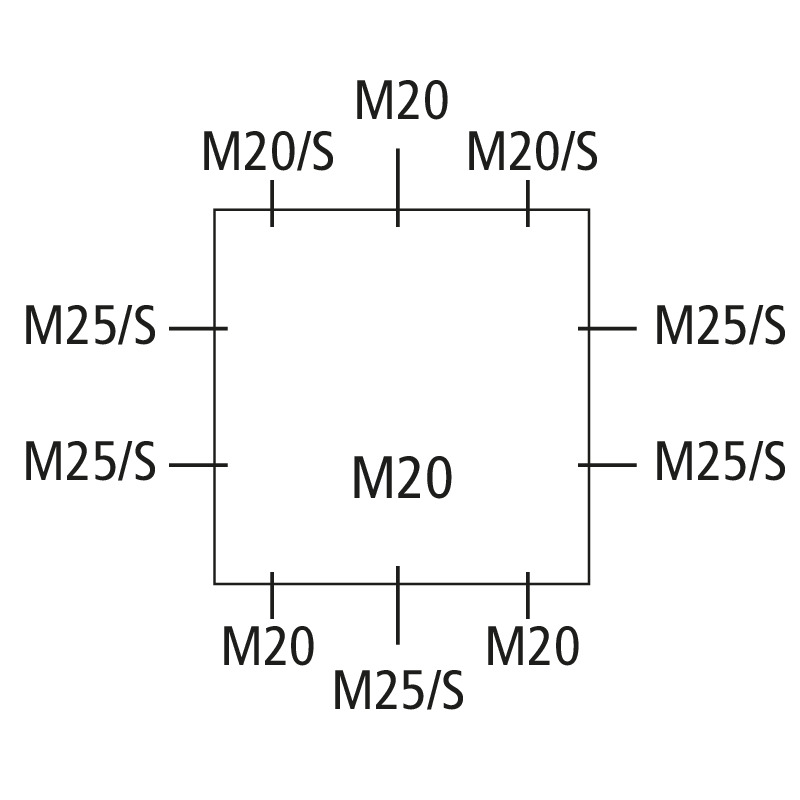

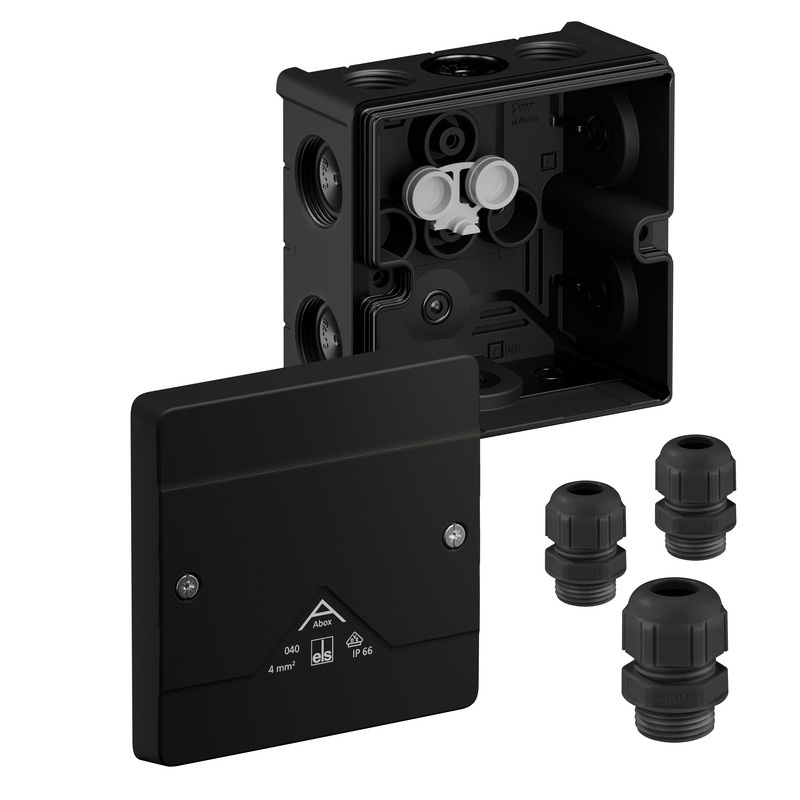

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), zelfdichtende, zachte membraaninvoeringen, met schroefdraad voor direct gebruik van kabelwartels, M20/M25, afdichtingsbereik 3 - 16 mm, (1 achter, 10 zijkant), montage openingen aan de binnenzijde
zwart, Ui=1000 V AC
Meegeleverd toebehoren:
1 kabelwartel M25, IP68, afdichtbereik 9-16 mm, 2 kabelwartels M20, IP68, afdichtbereik 6-12 mm
| Doorslagspanning AC | 1000 V |
|---|---|
| Doorslagspanning DC | 1000 V |
| Max. aderdoorsnede | 4 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP66 |
| Klemtype | zonder |
| Kleur onderbak | zwart |
|---|---|
| Kleur deksel | zwart |
| Breedte | 102 mm |
|---|---|
| Lengte | 102 mm |
| Hoogte | 57 mm |
| Inwendige lengte | 83 mm |
| Inwendige breedte | 82 mm |
| Inwendige hoogte | 41 mm |
| Gewicht | 0.166 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid | 750 °C (EN 60695-2-11) |
| Voor afdichtbereik min. | 3 mm |
|---|---|
| Voor afdichtbereik max. | 16 mm |
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.2 Nm |
| Bevestiging op de muur | Wand-/plafondmontage |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 55 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902708079 |
|---|---|
| ETIM-klasse | EC002600 |
| Douanetariefnummer | 85389099 |
| Minimum bestelwaarde | 1 |
| Materiaal onderbak | Polypropyleen |
|---|---|
| Materiaal deksel | Polypropyleen |
| Materiaal invoer | Thermoplastisch Elastomeer |
| Materiaal afdichting | Thermoplastisch Elastomeer |
| Materiaal dekselschroef | Roestvast staal 1.4567 (V2A) |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902708079 |
|---|---|
| Breedte | 0.102 m |
| Gewicht | 0.166 kg |
| Hoogte | 0.057 m |
| Hoeveelheid | 1 st |
| Diepte | 0.102 m |
| EAN / GTIN | 4013902708086 |
|---|---|
| Breedte | 0.41 m |
| Gewicht | 10.3154 kg |
| Hoogte | 0.295 m |
| Hoeveelheid | 60 st |
| Diepte | 0.305 m |
| EAN / GTIN | 4013902708093 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 207.6772 kg |
| Hoogte | 1.053 m |
| Hoeveelheid | 1080 st |
| Diepte | 1.2 m |
Bestekteksten
(80409801.TXT 914 B)
Log in om bestekteksten te downloaden.
CAD-tekeningen
(3D-CAD-tekeningen downloaden)
Log in om bestekteksten te downloaden.
kabelwartel
KVR M20-MGM/sw
Artikelnummer 22702001
Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...
kabelwartel
KVR M20-GDB/MGM/sw
Artikelnummer 22702101
Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...
kabelwartel
KVR M25-MGM/sw
Artikelnummer 22702501
Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...
dubbele membraaninvoeringen
DMS M20/sw
Artikelnummer 26002001
Afdichtingsbereik 7 - 13 mm
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
Kabelgootadapter
KKA 1515/sw
Artikelnummer 89610001
zwart
Adapter voor kabelgoten 15 x 15 mm, ter afdekking van kabelinvoeren bij Abox 025, Abox 025/2 en Abox...
Klemmenhouder
Abox 025/040 KH 2273 2,5²
Artikelnummer 89600201
Voor gefixeerde montage tot 6 klemmen Wago 2273-205 in inbouwdozen...
Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...
Klemmenhouder
Abox 025/040 KH 221 4²
Artikelnummer 89600301
Voor gefixeerde montage van tot 6 klemmen Wago 221-413 in inbouwdozen...
Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...
klemblok
Abox 025/040 KLS-2,5²/4²
Artikelnummer 89640401
Schroefklem voor Abox/Abox Pro 025 en Abox/Abox Pro 040, 5-polig - 4...
Verbindingsklem conform DIN EN 60998 (VDE 0613), Ui=690V. Voor montage in Abox / Abox Pro kabeldozen...
DIN-rail
Abox 040 TS15
Artikelnummer 89520401
voor Abox / Abox Pro 040
DIN-rail conform DIN EN 60715, 15 x 5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...
verzegelset
Abox PST 025-100
Artikelnummer 89500101
Set van twee verzegelkappen en schroeven
Set voor het achteraf verzegelen van kabeldozen, voor Abox 025 / 040 / 060 / 100 vanaf 2024
Mast-/buisbevestigingsset
MABF 65-1
Artikelnummer 89601001
voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025, Abox...
Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...
kabelgootbevestiging
KTB 1-100
Artikelnummer 89602901
Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

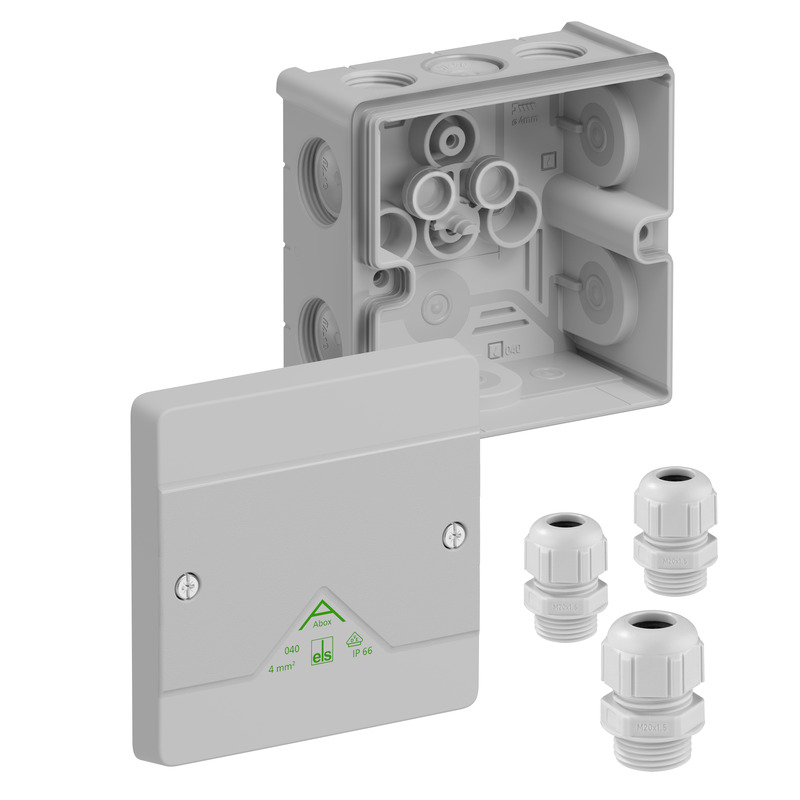

Aftakdoos
