#80444001 | Afmetingen: 127 x 127 x 70 mm

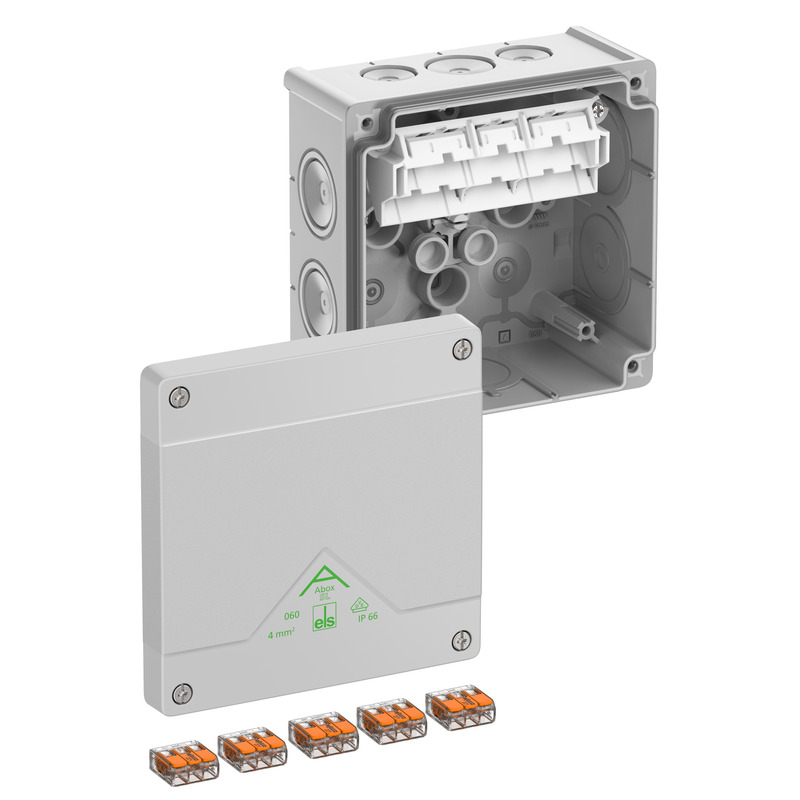

Aftakdoos

Abox SL-4²

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², U_i=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte...

Product onthouden

Omschrijving

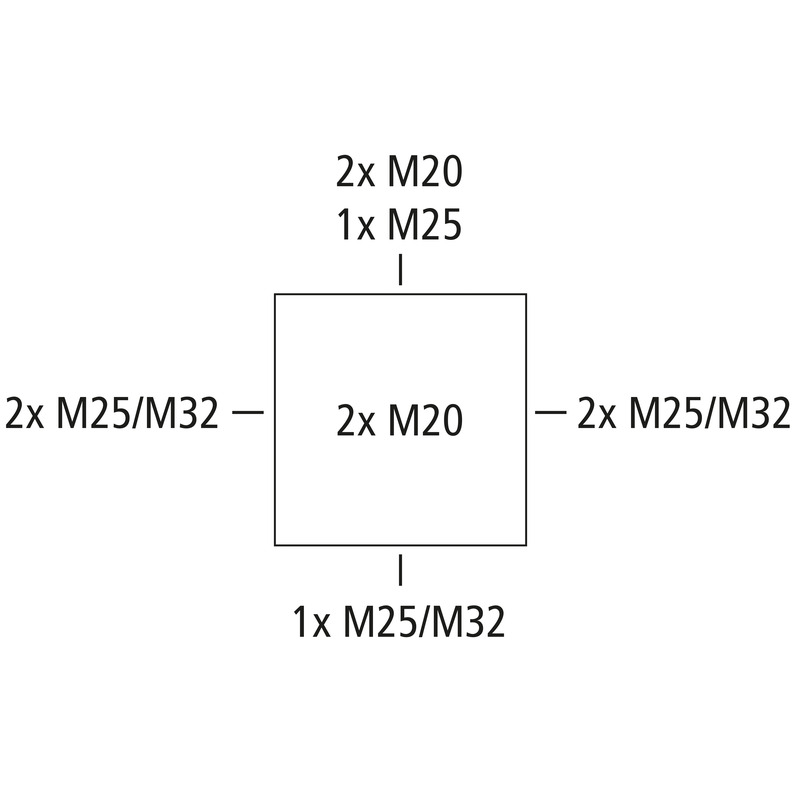

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 4 mm², U_i=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25/M32, afdichtingsbereik 4 - 28 mm, (2 achter, 8 zijkant), montage openingen aan de binnenzijde, Met schroefloze klemmen en klemmenhouder, voor standaard binnen- en beschermde buiteninstallaties

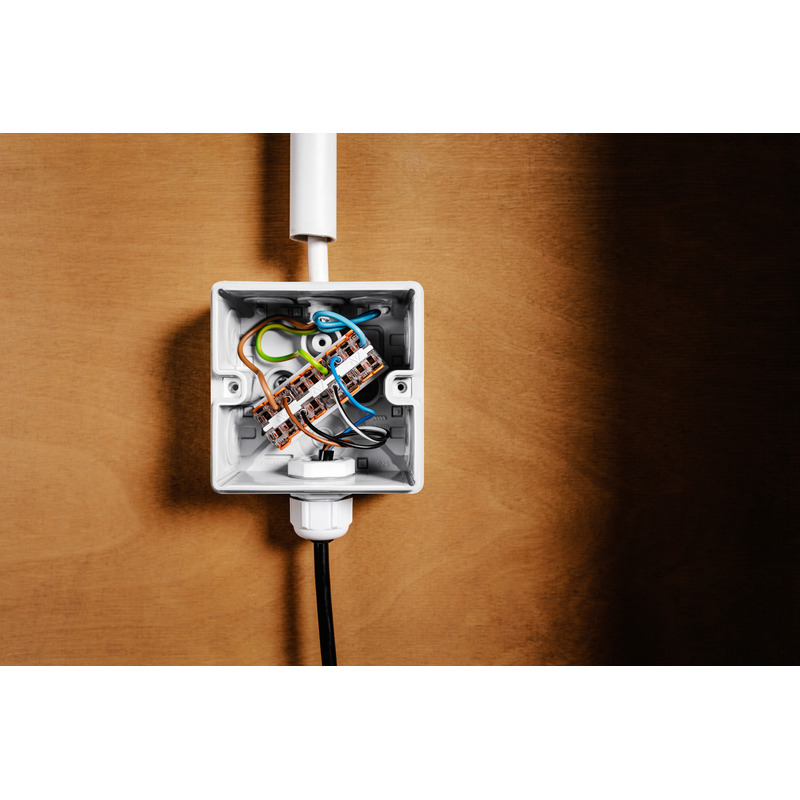

grijs, I_n=32 Ampère, met 5 bovenliggende, Wago lasklemmen 3 voudig 221-413 - 4 mm², klembare doorsnede per pool: 3 x 0,2 tot 4 mm² vast Cu en 3 x 0,14 tot 4 mm² flexibel Cu

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	450 V
Doorslagspanning DC	450 V
Min. aderdoorsnede	0,2 mm²
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Nominale stroom	32 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	127 mm
Lengte	127 mm
Hoogte	70 mm
Inwendige lengte	114 mm
Inwendige breedte	114 mm
Inwendige hoogte	54 mm
Gewicht	0.2405 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	750 °C (EN 60695-2-11)

Mechanische eigenschappen

Voor afdichtbereik min.	4 mm
Voor afdichtbereik max.	28 mm
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	55 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902661329
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen
Materiaal invoer	Thermoplastisch Elastomeer
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Logistieke gegevens

Stuk

EAN / GTIN	4013902661329
Breedte	0.127 m
Gewicht	0.2405 kg
Hoogte	0.07 m
Hoeveelheid	1 st
Diepte	0.127 m

Omdoos

EAN / GTIN	4013902661336
Breedte	0.383 m
Gewicht	5.098 kg
Hoogte	0.281 m
Hoeveelheid	20 st
Diepte	0.258 m

Pallet

EAN / GTIN	4013902661343
Breedte	0.8 m
Gewicht	159.646 kg
Hoogte	0.993 m
Hoeveelheid	540 st
Diepte	1.2 m
