#80642001 | Afmetingen: 127 x 127 x 70 mm

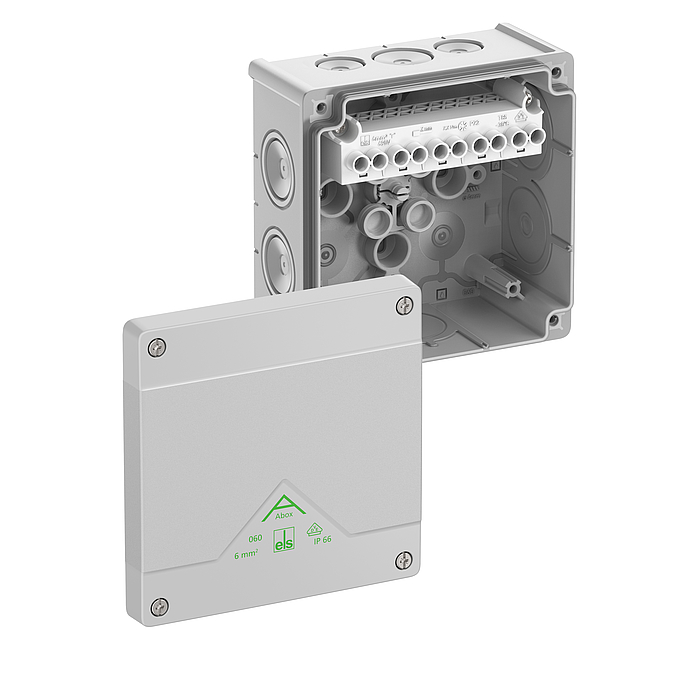

Aftakdoos

Abox 060-6²

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 6 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte...

Lees meer

Kleurvarianten

Behuizing laten voorbewerken?

Product onthouden

Omschrijving

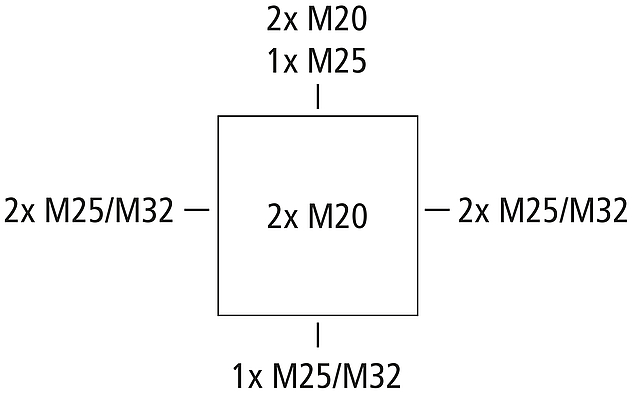

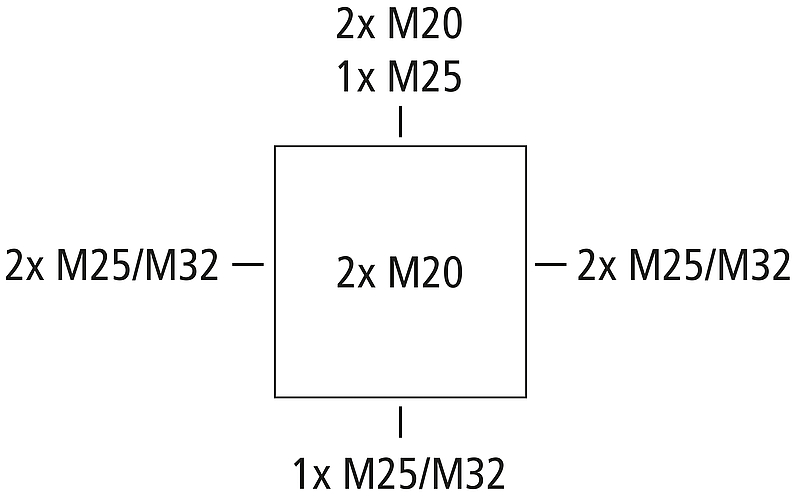

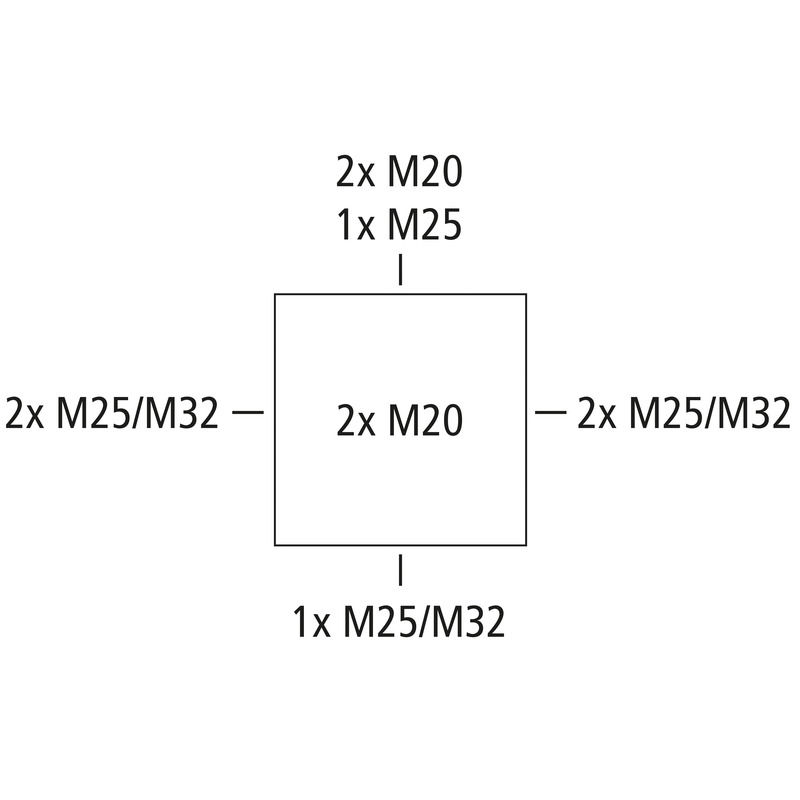

Aftakdoos, met beschermingsgraad IP66, nominale doorsnede 6 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), zelfdichtende, zachte membraaninvoeringen, M20/M25/M32, afdichtingsbereik 4 - 28 mm, (2 achter, 8 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, U_i=690 V AC, I_n=41 Ampère, met bovenliggende schroefklem, 5-polig, max. nominale doorsnede conform DIN EN 60998: 6 mm², klembare doorsnede per pool: 4 x 1,5 mm², 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 2 x 10 mm² Cu massief / flexibel met adereindhuls

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	1,5 mm²
Max. aderdoorsnede	6 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66
Nominale stroom	41 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	127 mm
Lengte	127 mm
Hoogte	70 mm
Inwendige lengte	114 mm
Inwendige breedte	114 mm
Inwendige hoogte	54 mm
Gewicht	0.279 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	750 °C (EN 60695-2-11)

Mechanische eigenschappen

Voor afdichtbereik min.	4 mm
Voor afdichtbereik max.	28 mm
Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	55 °C
Omgevingstemperatuur 24 uur	35 °C

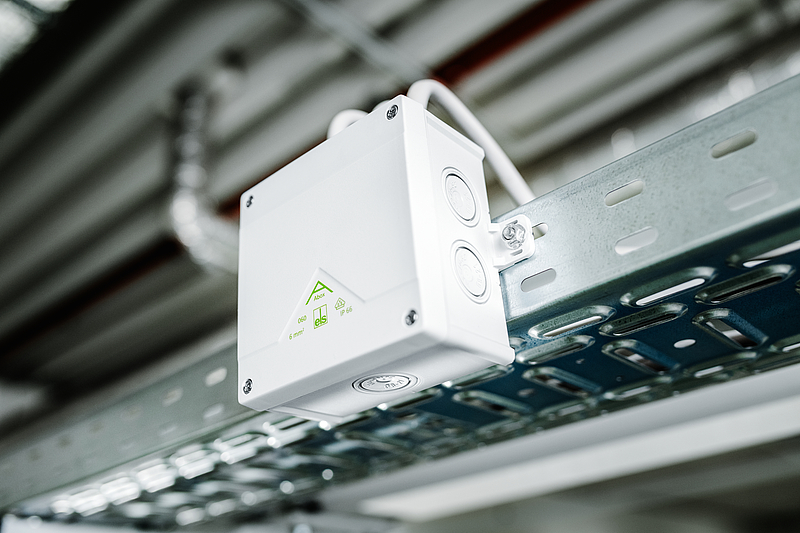

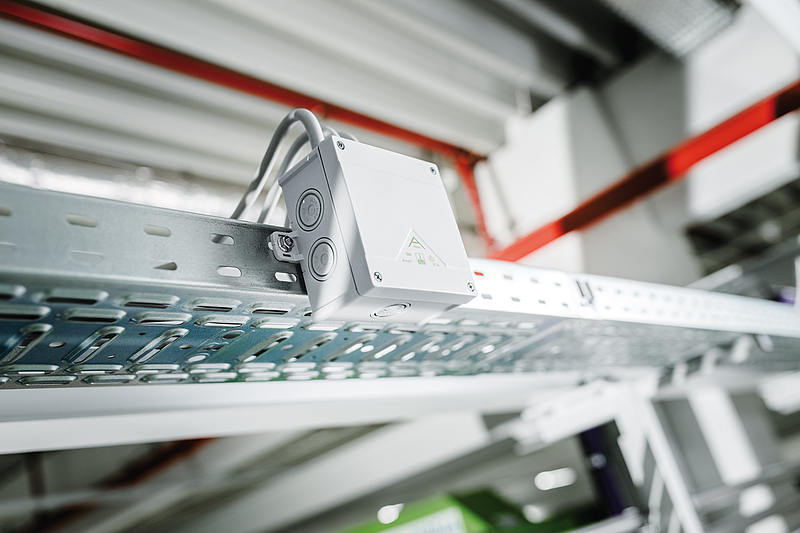

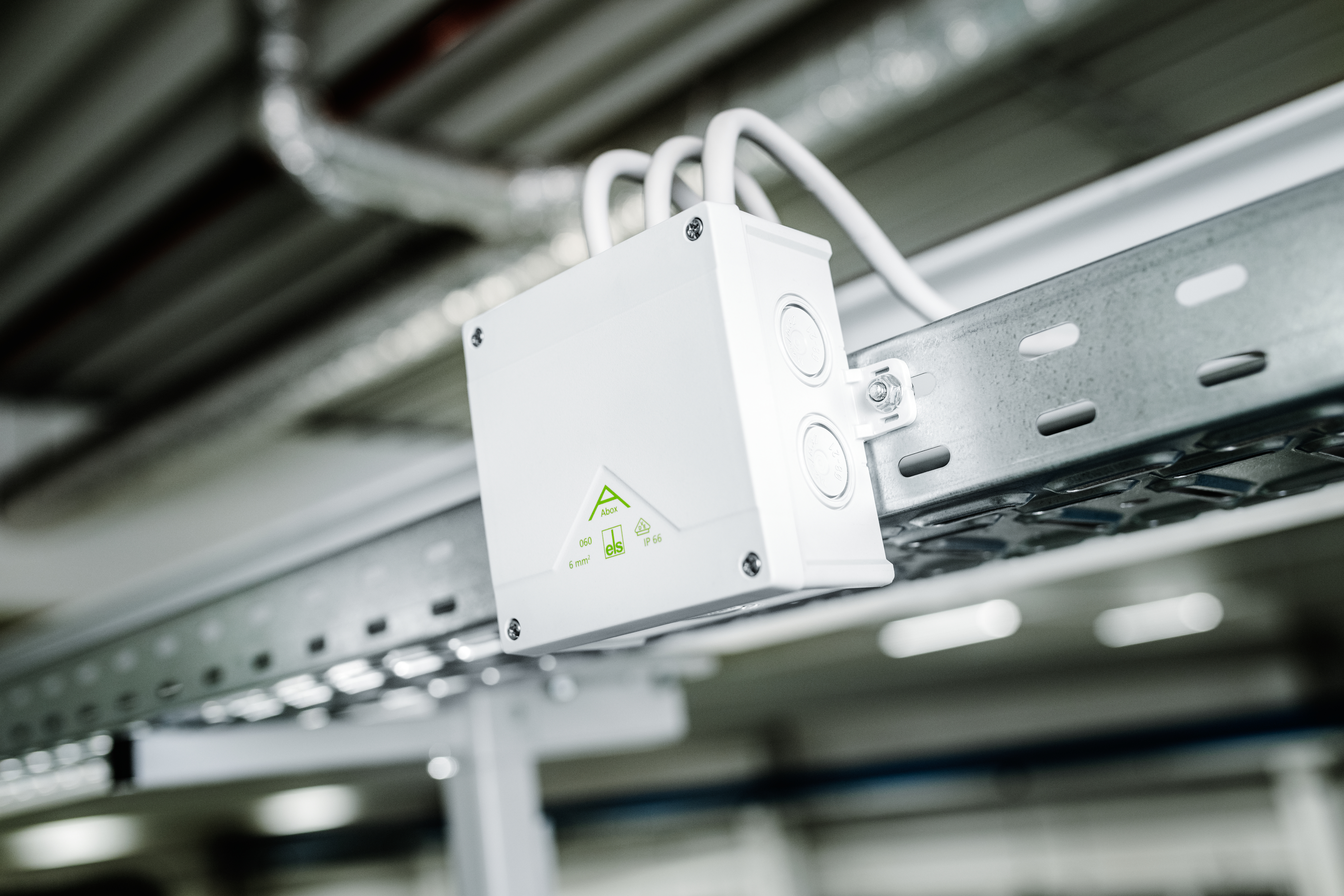

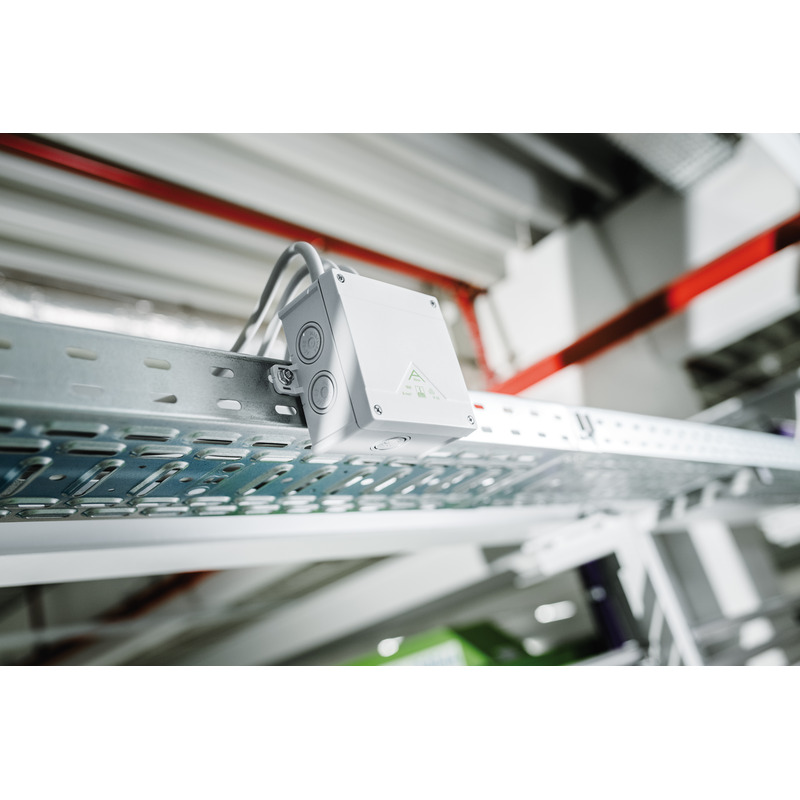

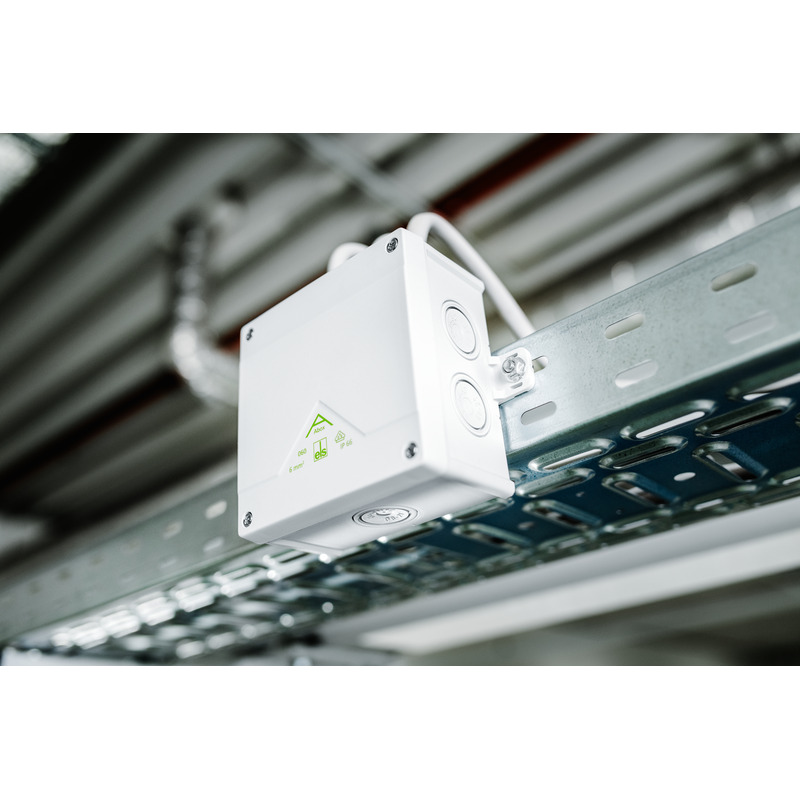

plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902660841
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polypropyleen
Materiaal deksel	Polypropyleen
Materiaal invoer	Thermoplastisch Elastomeer
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Logistieke gegevens

Stuk

EAN / GTIN	4013902660841
Breedte	0.127 m
Gewicht	0.279 kg
Hoogte	0.07 m
Hoeveelheid	1 st
Diepte	0.127 m

Omdoos

EAN / GTIN	4013902660858
Breedte	0.383 m
Gewicht	5.976 kg
Hoogte	0.281 m
Hoeveelheid	20 st
Diepte	0.258 m

Pallet

EAN / GTIN	4013902660865
Breedte	0.8 m
Gewicht	183.352 kg
Hoogte	0.993 m
Hoeveelheid	540 st
Diepte	1.2 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

kabelwartelKVR M20-MGM

kabelwartel

KVR M20-MGM

Artikelnummer 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M20-GDB/MGM

kabelwartel

KVR M20-GDB/MGM

Artikelnummer 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M25-MGM

kabelwartel

KVR M25-MGM

Artikelnummer 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M32-MGM

kabelwartel

KVR M32-MGM

Artikelnummer 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

dubbele membraaninvoeringenDMS M20

dubbele membraaninvoeringen

DMS M20

Artikelnummer 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M25

dubbele membraaninvoeringen

DMS M25

Artikelnummer 26042501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M32

dubbele membraaninvoeringen

DMS M32

Artikelnummer 26043201

Afdichtingsbereik 13 - 21 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

verzegelsetAbox PST 025-100

verzegelset

Abox PST 025-100

Artikelnummer 89500101

Set van twee verzegelkappen en schroeven

Set voor het achteraf verzegelen van kabeldozen, voor Abox 025 / 040 / 060 / 100 vanaf 2024

montageplaatAbox MPI 060

montageplaat

Abox MPI 060

Artikelnummer 89510601

voor Abox / Abox Pro 060

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

DIN-railAbox 060 NS35

DIN-rail

Abox 060 NS35

Artikelnummer 89530601

voor Abox / Abox Pro 060

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...

KlemmenhouderAbox 060 KH 221 4²

Klemmenhouder

Abox 060 KH 221 4²

Artikelnummer 89600401

Voor gefixeerde en hoog geplaatste montage van tot 6 klemmen Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

klemblokAbox 060 KLS-6²

klemblok

Abox 060 KLS-6²

Artikelnummer 89640601

Schroefklem voor Abox/Abox Pro 060, 5-polig - 6 mm², I_n = 41 A,...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro kabeldozen...

Mast-/buisbevestigingssetMABF 100-1

Mast-/buisbevestigingsset

MABF 100-1

Artikelnummer 89602001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025/2...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

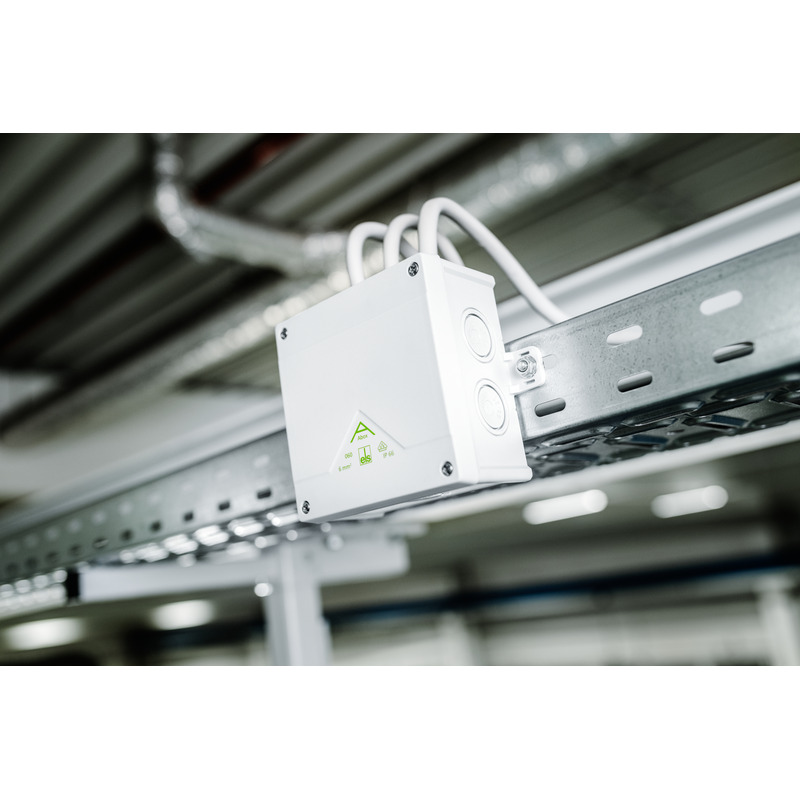

kabelgootbevestigingKTB 1-100 nieuw
