#81642001 | Afmetingen: 182 x 182 x 90 mm

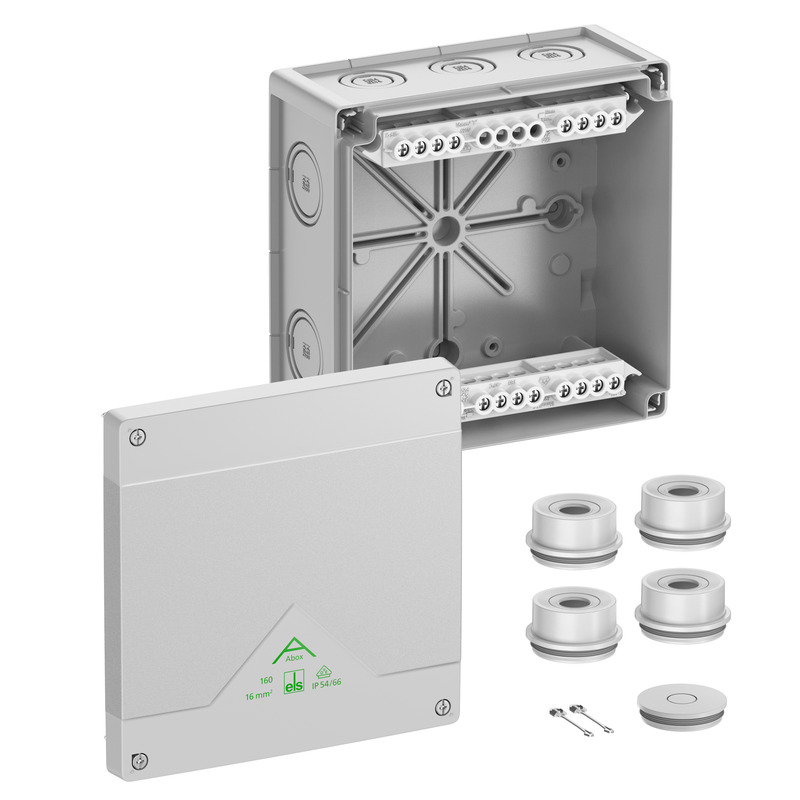

Aftakdoos

Abox 160-16²

Aftakdoos, met beschermingsgraad IP55/IP66, nominale doorsnede 16 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen,...

Lees meer

Behuizing laten voorbewerken?

Product onthouden

Omschrijving

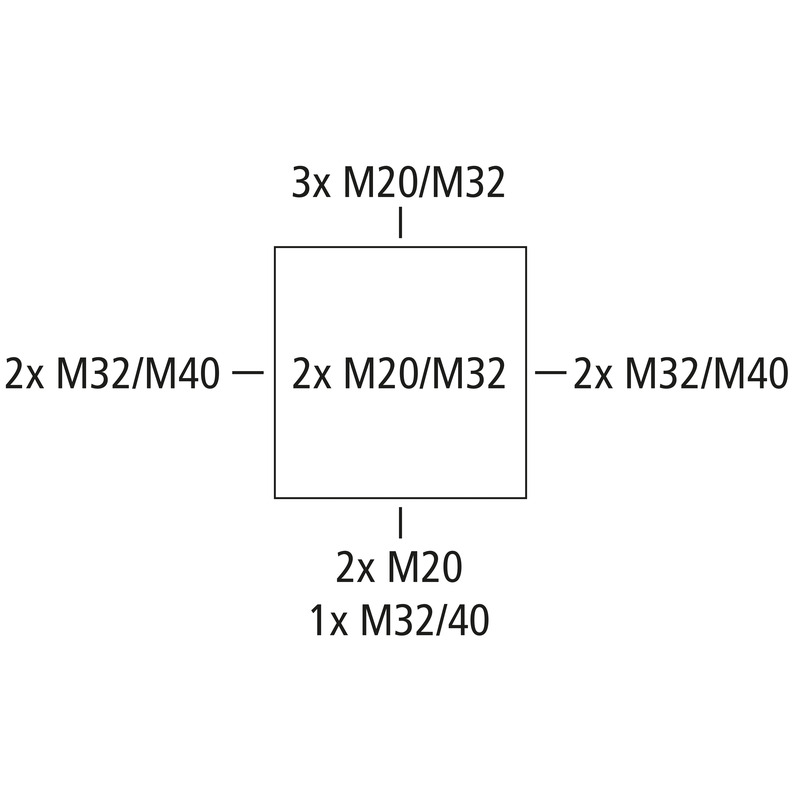

Aftakdoos, met beschermingsgraad IP55/IP66, nominale doorsnede 16 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen, M20/M32/M40, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties en beschermde buiteninstallaties

grijs, U_i=690 V AC, I_n=76 Ampère, met bovenliggende schroefklem, 5-polig - 16 mm², klembare doorsnede per pool: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu massief / flexibel met adereindhuls

Meegeleverd toebehoren:
4 invoerwartels IP55 M40 afdichtbereik 17 - 30 mm, 1 afsluitdop IP55 M40, deksel verliesbeveiliging

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	4 mm²
Max. aderdoorsnede	16 mm²
Beschermingsklasse	II
Beschermingsgraad	IP55/IP66
Nominale stroom	76 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	182 mm
Lengte	182 mm
Hoogte	90 mm
Inwendige lengte	167 mm
Inwendige breedte	167 mm
Inwendige hoogte	69 mm
Gewicht	0.829 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	HB
Gloeidraadbestendigheid	750 °C (EN 60695-2-11)

Mechanische eigenschappen

Slagvastheid	IK07
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	55 °C
Omgevingstemperatuur 24 uur	35 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902660360
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902660377
Breedte	0.471 m
Gewicht	8.74 kg
Hoogte	0.197 m
Hoeveelheid	10 st
Diepte	0.371 m

Pallet

EAN / GTIN	4013902660384
Breedte	0.8 m
Gewicht	231.76 kg
Hoogte	1.135 m
Hoeveelheid	240 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902660360
Breedte	0.182 m
Gewicht	0.829 kg
Hoogte	0.09 m
Hoeveelheid	1 st
Diepte	0.182 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

kabelwartelKVR M20-MGM

kabelwartel

KVR M20-MGM

Artikelnummer 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M20-GDB/MGM

kabelwartel

KVR M20-GDB/MGM

Artikelnummer 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M32-MGM

kabelwartel

KVR M32-MGM

Artikelnummer 22743201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M40-MGM

kabelwartel

KVR M40-MGM

Artikelnummer 22744001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

dubbele membraaninvoeringenDMS M20

dubbele membraaninvoeringen

DMS M20

Artikelnummer 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M32

dubbele membraaninvoeringen

DMS M32

Artikelnummer 26043201

Afdichtingsbereik 13 - 21 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M40

dubbele membraaninvoeringen

DMS M40

Artikelnummer 26044001

Afdichtingsbereik 17 - 28 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

invoerwartelAST M20

invoerwartel

AST M20

Artikelnummer 23042001

Afdichtingsbereik 8 - 13,5 mm

Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...

invoerwartelAST M32

invoerwartel

AST M32

Artikelnummer 23043201

Afdichtingsbereik 13 - 23 mm

Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...

invoerwartelAST M40

invoerwartel

AST M40

Artikelnummer 23044001

Afdichtingsbereik 17 - 30 mm

Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...

montageplaatAbox MPI 160

montageplaat

Abox MPI 160

Artikelnummer 89511601

voor Abox / Abox Pro 160

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

DIN-railAbox 160/250 NS35

DIN-rail

Abox 160/250 NS35

Artikelnummer 89531601

voor Abox / Abox Pro 160

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...

KlemmenhouderAbox 100 KH 2006 6²

Klemmenhouder

Abox 100 KH 2006 6²

Artikelnummer 89600601

Klemhouder met DIN-rail NS35 voor montage van rijenklemmen type Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

klemblokAbox 160 KLS-16²

klemblok

Abox 160 KLS-16²

Artikelnummer 89641601

Hoogliggende schroefklem voor Abox/Abox Pro 160, 5-polig - 16 mm², I_n...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro kabeldozen...

Mast-/buisbevestigingssetMABF 150-1

Mast-/buisbevestigingsset

MABF 150-1

Artikelnummer 89603001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 160, Abox...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

kabelgootbevestigingKTB 1-100 nieuw

kabelgootbevestiging

KTB 1-100

Artikelnummer 89602901

Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

Vergelijkbare producten

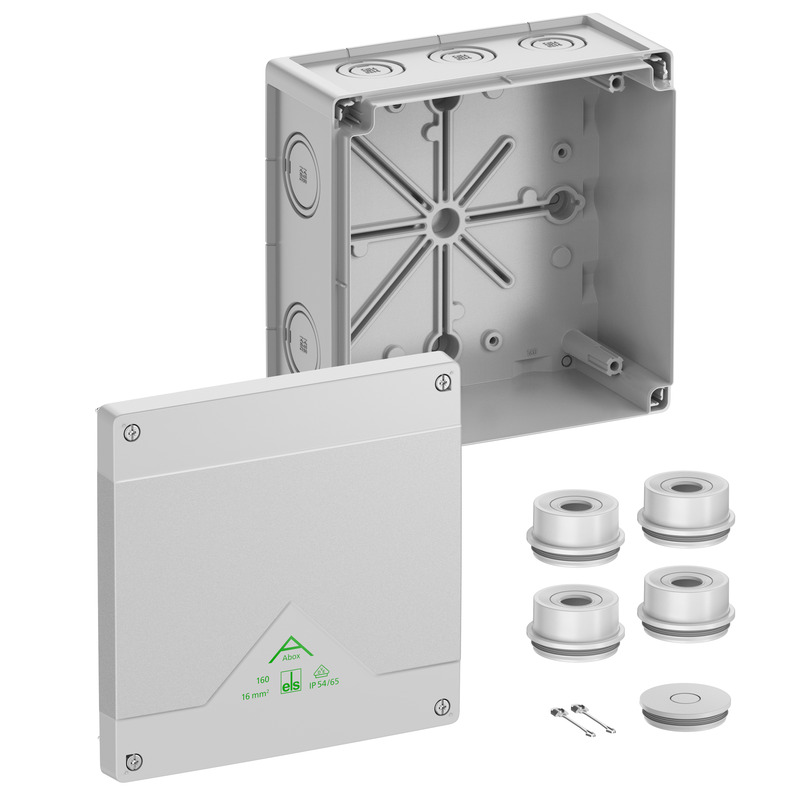

AftakdoosAbox 160-L
