#40402001 | Afmetingen: 102 x 102 x 70 mm

Aftakdoos

Abox Pro 040-4²/sw

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en...

Lees meer

Kleurvarianten

Product onthouden

Omschrijving

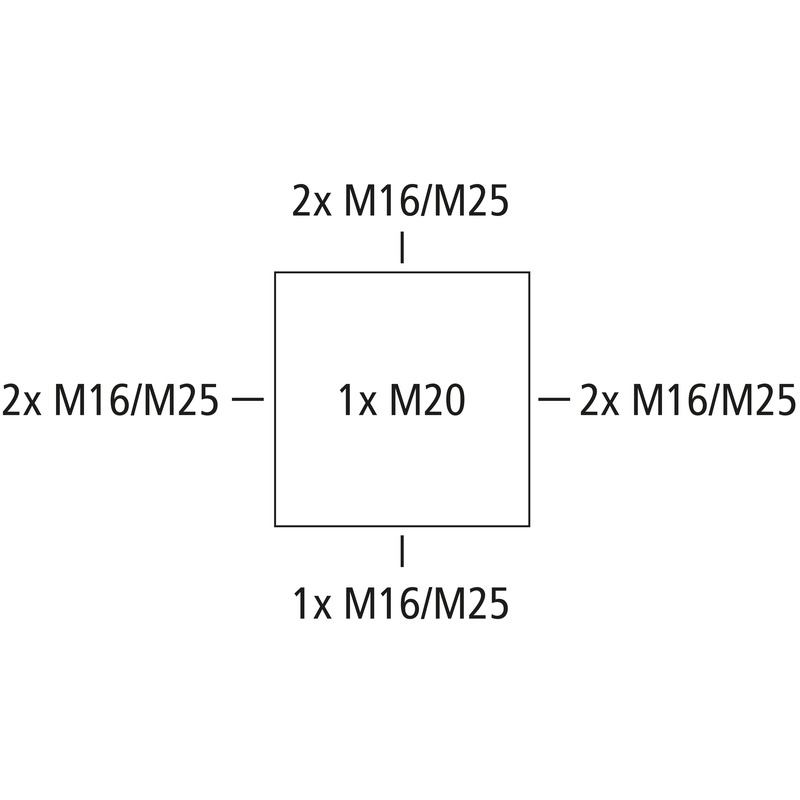

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 4 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M16/M20/M25, (1 achter, 7 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, U_i=400 V AC, I_n=32 Ampère, met 5 schroefloze 4 voudige klemmen Wago 773-604, max. nominale doorsnede volgens DIN EN 60998: 4 mm², klembare doorsnede per pool: 4 x 1,5 - 4,0mm² massief Cu/Al (montagehandleiding in acht nemen)

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 17 mm, deksel verliesbeveiliging

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	400 V
Doorslagspanning DC	400 V
Min. aderdoorsnede	1,5 mm²
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II

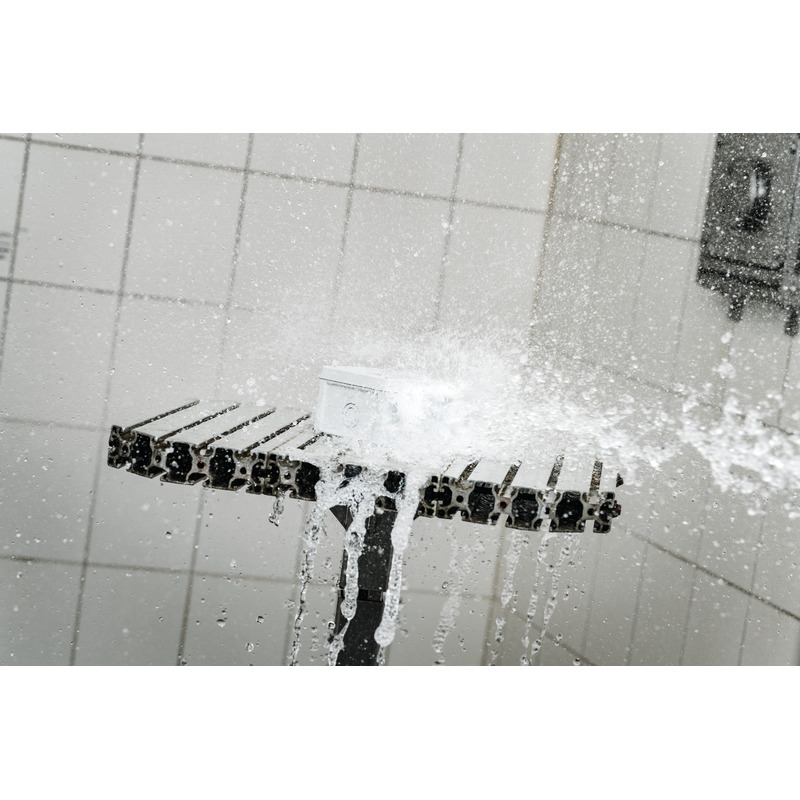

Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	32 Ampère
Klemtype	zonder schroeven
Aantal polen	5

Kleuren

Kleur onderbak	zwart
Kleur deksel	zwart

Afmetingen

Breedte	102 mm
Lengte	102 mm
Hoogte	70 mm
Inwendige lengte	88 mm
Inwendige breedte	88 mm
Inwendige hoogte	50 mm
Gewicht	0.23 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja

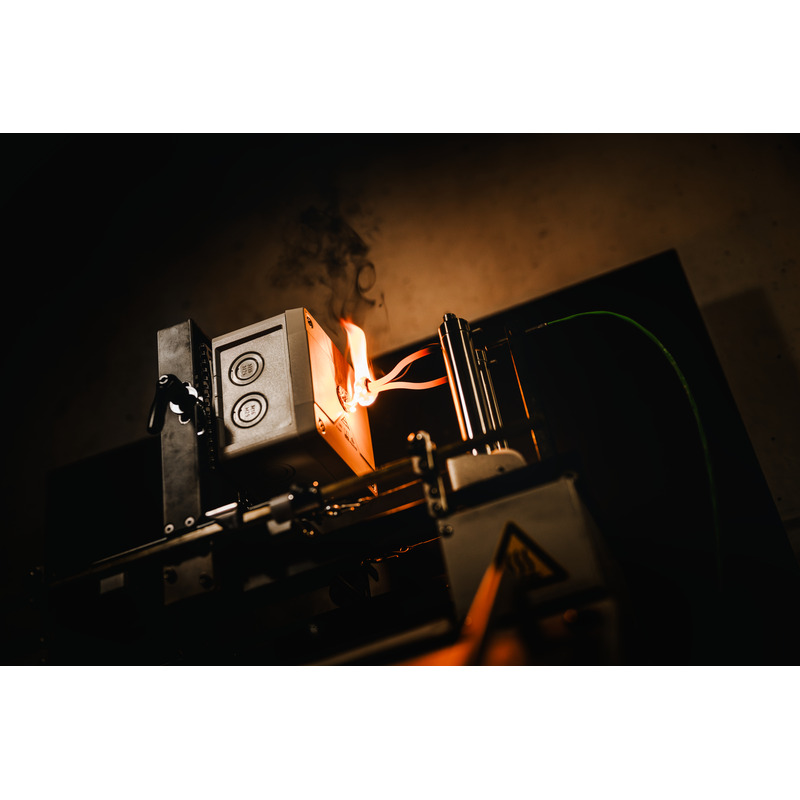

Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	60 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902664900
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902664917
Breedte	0.437 m
Gewicht	8.665 kg
Hoogte	0.212 m
Hoeveelheid	36 st
Diepte	0.317 m

Pallet

EAN / GTIN	4013902664924
Breedte	0.8 m
Gewicht	229.96 kg
Hoogte	0.998 m
Hoeveelheid	864 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902664900
Breedte	0.102 m
Gewicht	0.23 kg
Hoogte	0.07 m
Hoeveelheid	1 st
Diepte	0.102 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

kabelwartelKVR M16-MGM/sw

kabelwartel

KVR M16-MGM/sw

Artikelnummer 22701601

Afdichtbereik 4 - 10 mm, schroefdraadlengte 8 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

kabelwartelKVR M20-MGM/sw

kabelwartel

KVR M20-MGM/sw

Artikelnummer 22702001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

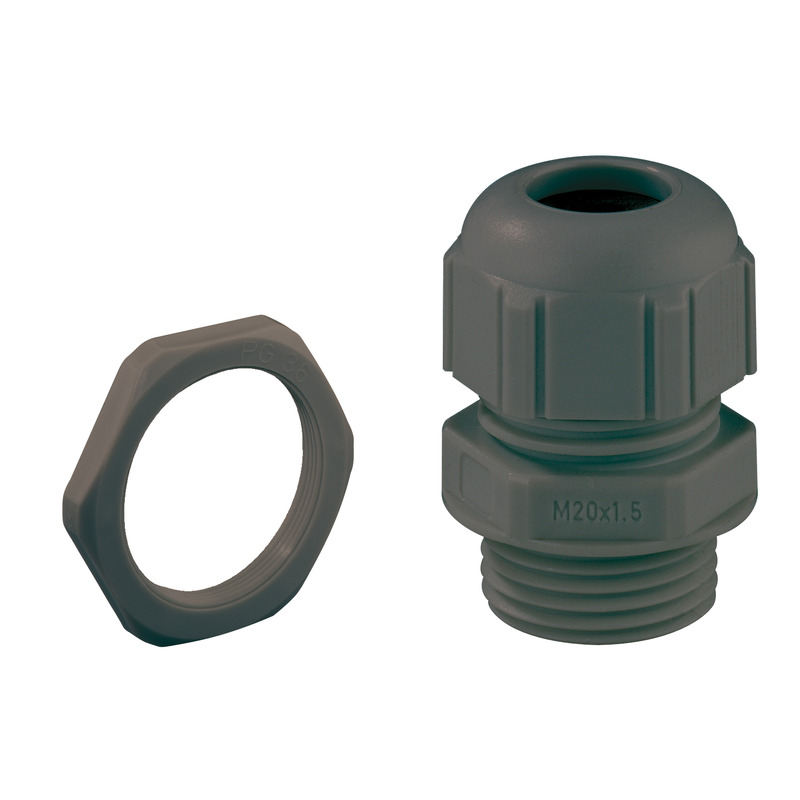

kabelwartelKVR M20-GDB/MGM/sw

kabelwartel

KVR M20-GDB/MGM/sw

Artikelnummer 22702101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

kabelwartelKVR M25-MGM/sw

kabelwartel

KVR M25-MGM/sw

Artikelnummer 22702501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

dubbele membraaninvoeringenDMS M16/sw

dubbele membraaninvoeringen

DMS M16/sw

Artikelnummer 26001601

Afdichtingsbereik 5 - 9 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M20/sw

dubbele membraaninvoeringen

DMS M20/sw

Artikelnummer 26002001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

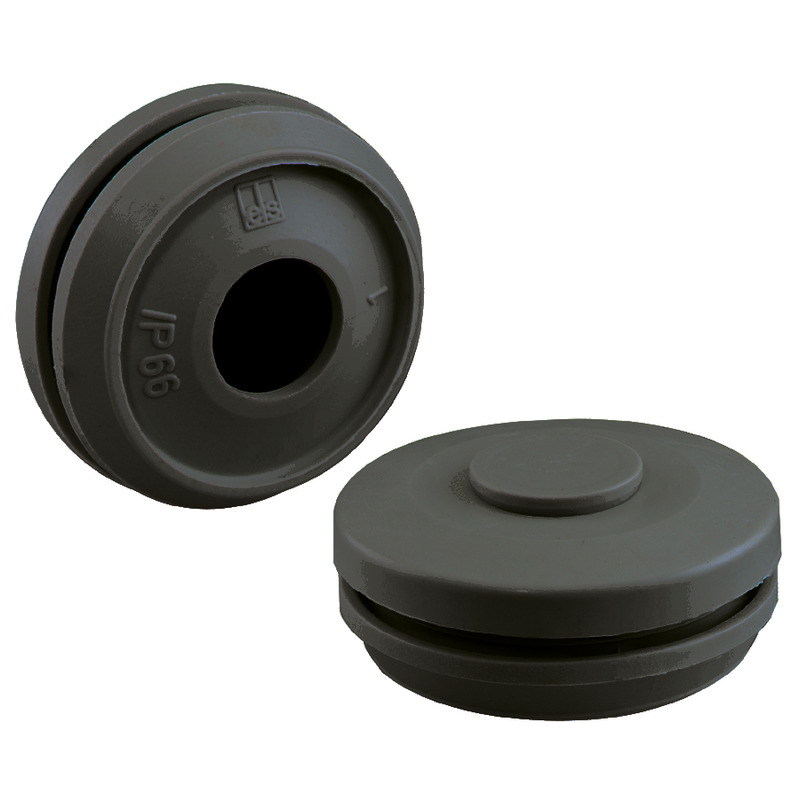

dubbele membraaninvoeringenDMS M25/sw
