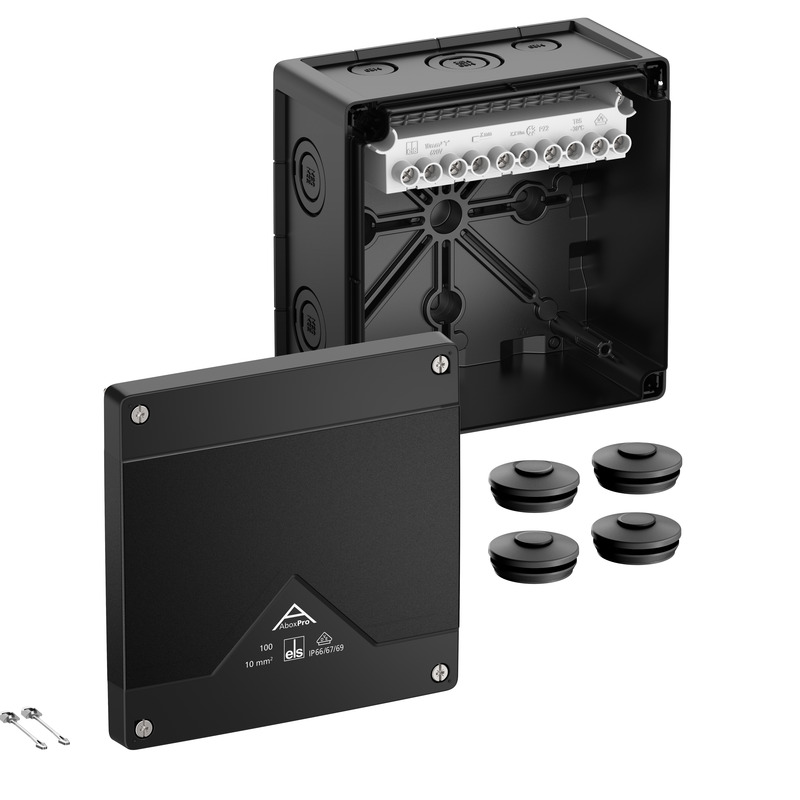

#41002001 | Afmetingen: 152 x 152 x 85 mm

Aftakdoos

Abox Pro 100-10²/sw

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en...

Lees meer

Kleurvarianten

Product onthouden

Omschrijving

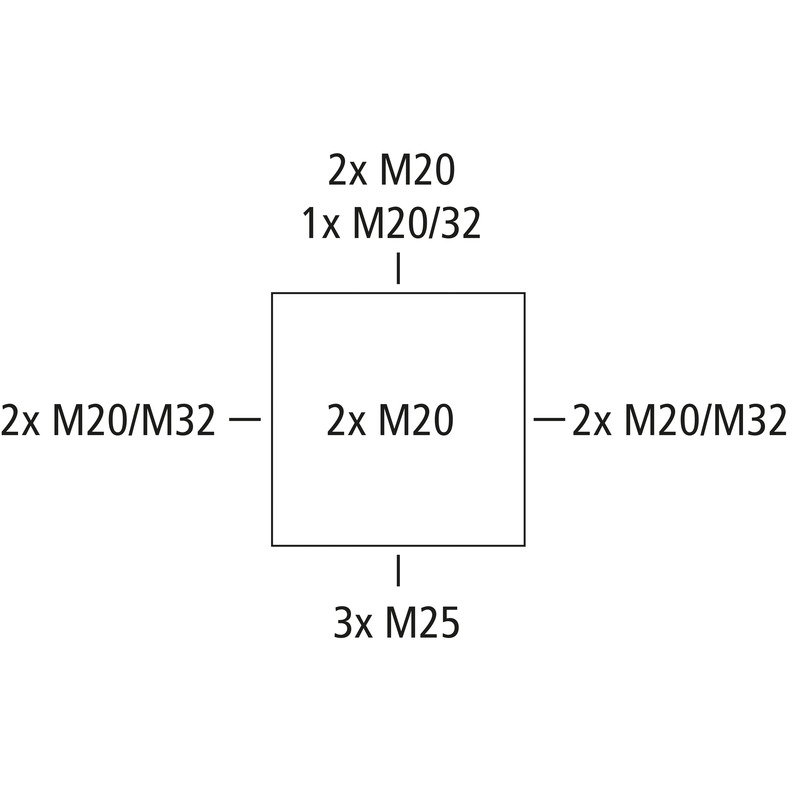

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 10 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M32, (2 achter, 10 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, U_i=690 V AC, I_n=57 Ampère, met bovenliggende schroefklem, 5-polig, max. nominale doorsnede conform DIN EN 60998: 10 mm², klembare doorsnede per pool: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm², 2 x 16 mm² Cu massief / flexibel met adereindhuls

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M32 afdichtbereik 13 - 21 mm, deksel verliesbeveiliging

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	4 mm²
Max. aderdoorsnede	10 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	57 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	zwart
Kleur deksel	zwart

Afmetingen

Breedte	152 mm
Lengte	152 mm
Hoogte	85 mm
Inwendige lengte	137 mm
Inwendige breedte	137 mm
Inwendige hoogte	65 mm
Gewicht	0.5531 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902663972
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902663989
Breedte	0.465 m
Gewicht	6.086 kg
Hoogte	0.175 m
Hoeveelheid	10 st
Diepte	0.32 m

Pallet

EAN / GTIN	4013902663996
Breedte	0.8 m
Gewicht	222.838 kg
Hoogte	1.11 m
Hoeveelheid	330 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902663972
Breedte	0.152 m
Gewicht	0.5531 kg
Hoogte	0.085 m
Hoeveelheid	1 st
Diepte	0.152 m

Downloaden

Projectinformatie

Bestekteksten

Toebehoren

kabelwartelKVR M20-MGM/sw

kabelwartel

KVR M20-MGM/sw

Artikelnummer 22702001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

kabelwartelKVR M20-GDB/MGM/sw

kabelwartel

KVR M20-GDB/MGM/sw

Artikelnummer 22702101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

kabelwartelKVR M25-MGM/sw

kabelwartel

KVR M25-MGM/sw

Artikelnummer 22702501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

kabelwartelKVR M32-MGM/sw

kabelwartel

KVR M32-MGM/sw

Artikelnummer 22703201

Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

dubbele membraaninvoeringenDMS M20/sw

dubbele membraaninvoeringen

DMS M20/sw

Artikelnummer 26002001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M25/sw

dubbele membraaninvoeringen

DMS M25/sw

Artikelnummer 26002501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M32/sw

dubbele membraaninvoeringen

DMS M32/sw

Artikelnummer 26003201

Afdichtingsbereik 13 - 21 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

montageplaatAbox MPI 100

montageplaat

Abox MPI 100

Artikelnummer 89511001

voor Abox / Abox Pro 100

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

DIN-railAbox 100 NS35

DIN-rail

Abox 100 NS35

Artikelnummer 89531001

voor Abox / Abox Pro 100

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...

KlemmenhouderAbox 100 KH 221 6²

Klemmenhouder

Abox 100 KH 221 6²

Artikelnummer 89600501

Voor gefixeerde en hoog geplaatste montage van tot 6 klemmen Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

KlemmenhouderAbox 100 KH 2006 6²

Klemmenhouder

Abox 100 KH 2006 6²

Artikelnummer 89600601

Klemhouder met DIN-rail NS35 voor montage van rijenklemmen type Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

klemblokAbox 100 KLS-10²

klemblok

Abox 100 KLS-10²

Artikelnummer 89641001

Hoogliggende schroefklem voor Abox/Abox Pro 100, 5-polig - 10 mm², I_n...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro kabeldozen...

Mast-/buisbevestigingssetMABF 100-1

Mast-/buisbevestigingsset

MABF 100-1

Artikelnummer 89602001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 025/2...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

kabelgootbevestigingKTB 1-100 nieuw

kabelgootbevestiging

KTB 1-100

Artikelnummer 89602901

Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

deksel verliesbeveiligingTG DVS-42

deksel verliesbeveiliging

TG DVS-42

Artikelnummer 18200601

voor TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Deksel verliesbeveiliging als reserve, set = 10 stuks

Vergelijkbare producten

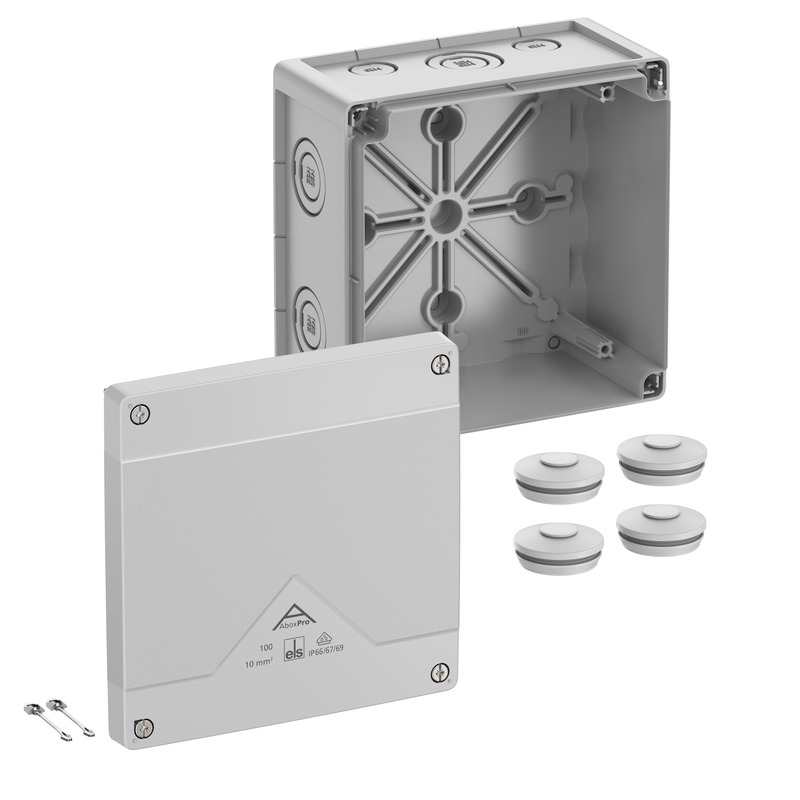

AftakdoosAbox Pro 100-L

Aftakdoos

Abox Pro 100-L

Artikelnummer 41040001

grijs, U_i=1000 V AC, zonder klemmen

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 10 mm², gecertificeerd conform...

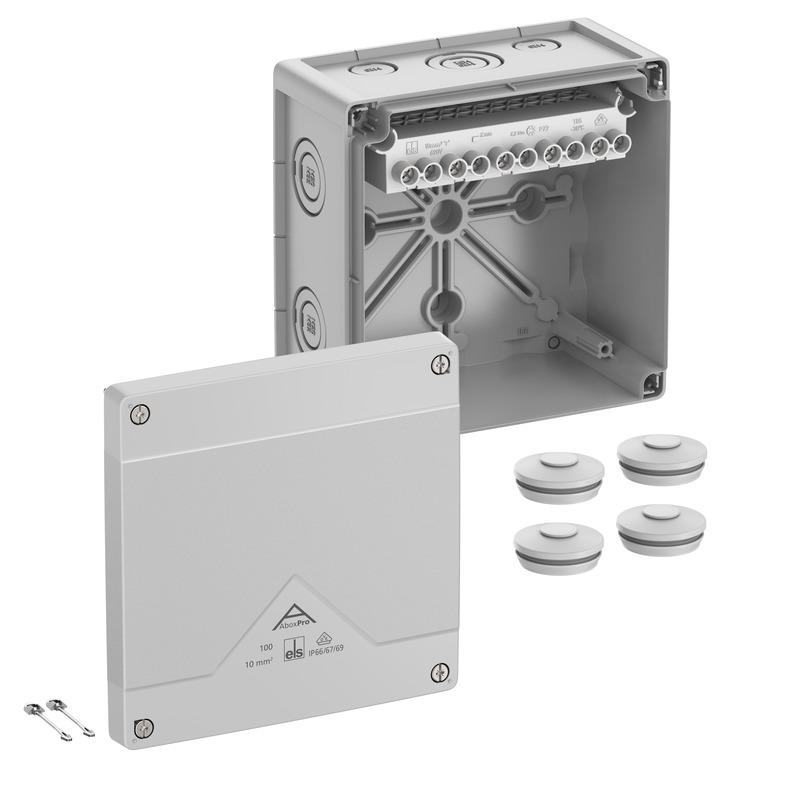

AftakdoosAbox Pro 100-10²

Aftakdoos

Abox Pro 100-10²

Artikelnummer 41042001

grijs, U_i=690 V AC, I_n=57 Ampère, met bovenliggende schroefklem,...

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 10 mm², gecertificeerd conform...

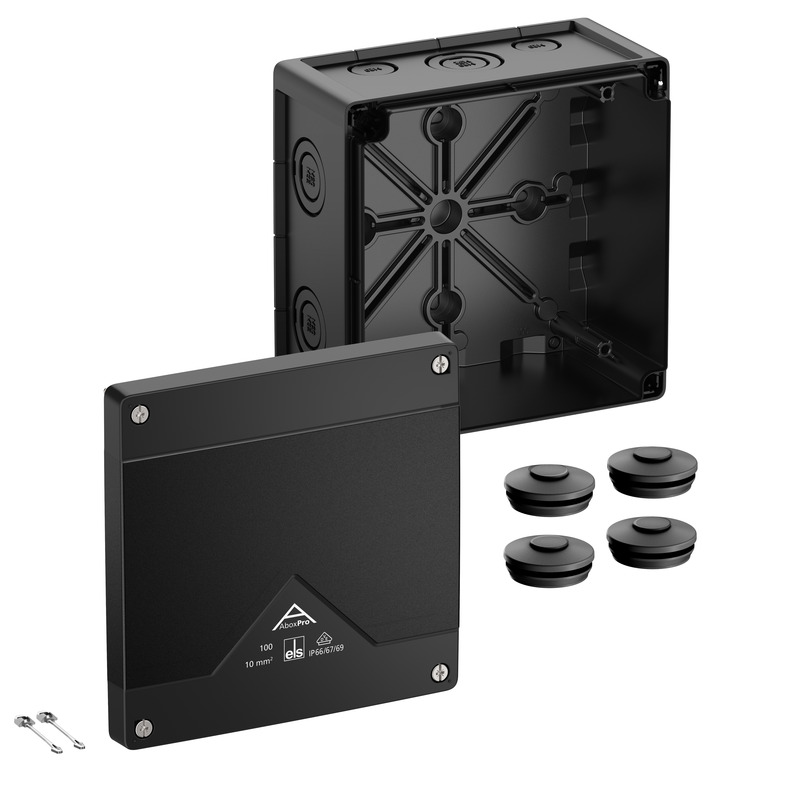

AftakdoosAbox Pro 100-L/sw
