#42502001 | Afmetingen: 252 x 202 x 120 mm

Aftakdoos

Abox Pro 250-25²/sw

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 25 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en...

Lees meer

Kleurvarianten

Product onthouden

Omschrijving

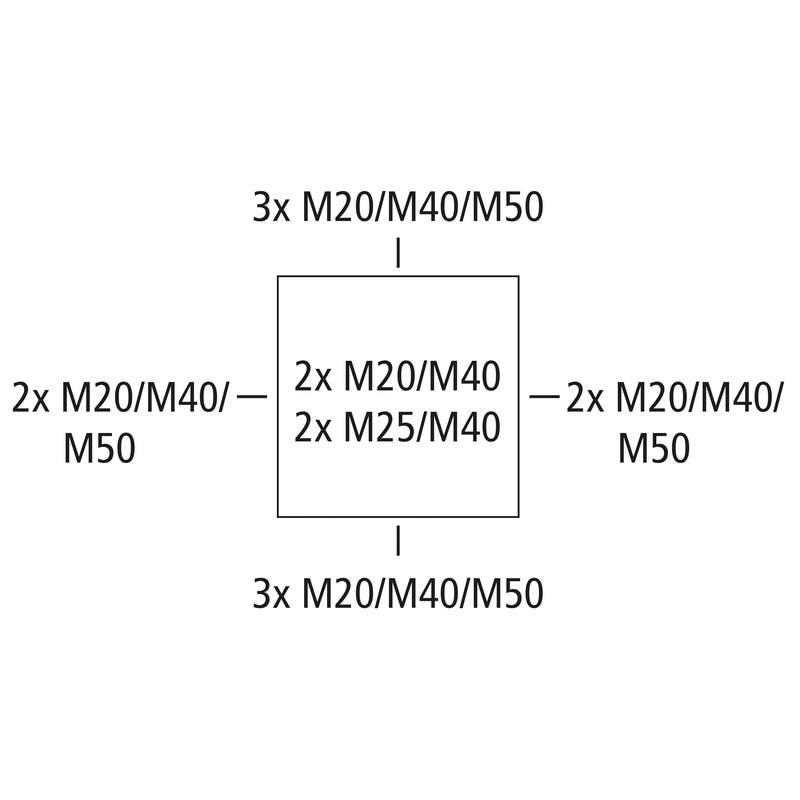

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 25 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M40/M50, (4 achter, 10 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, U_i=690 V AC, I_n=101 Ampère, met bovenliggende schroefklem, 5-polig - 25 mm², klembare doorsnede per pool: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm² Cu massief / flexibel met adereindhuls

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M40 afdichtbereik 17 - 28 mm, deksel verliesbeveiliging

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	690 V
Doorslagspanning DC	690 V
Min. aderdoorsnede	10 mm²
Max. aderdoorsnede	25 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Nominale stroom	101 Ampère
Klemtype	Schroefklem
Aantal polen	5

Kleuren

Kleur onderbak	zwart
Kleur deksel	zwart

Afmetingen

Breedte	252 mm
Lengte	202 mm
Hoogte	120 mm
Inwendige lengte	186 mm
Inwendige breedte	236 mm
Inwendige hoogte	99 mm
Gewicht	1.3041 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902663545
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902663552
Breedte	0.507 m
Gewicht	5.5514 kg
Hoogte	0.277 m
Hoeveelheid	4 st
Diepte	0.22 m

Pallet

EAN / GTIN	4013902663569
Breedte	0.8 m
Gewicht	138.5794 kg
Hoogte	0.981 m
Hoeveelheid	84 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902663545
Breedte	0.252 m
Gewicht	1.3041 kg
Hoogte	0.12 m
Hoeveelheid	1 st
Diepte	0.202 m
