#43500001 | Afmetingen: 252 x 252 x 120 mm

Aftakdoos

Abox Pro 350-L/sw

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 35 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en...

Lees meer

Kleurvarianten

Behuizing laten voorbewerken?

Product onthouden

Omschrijving

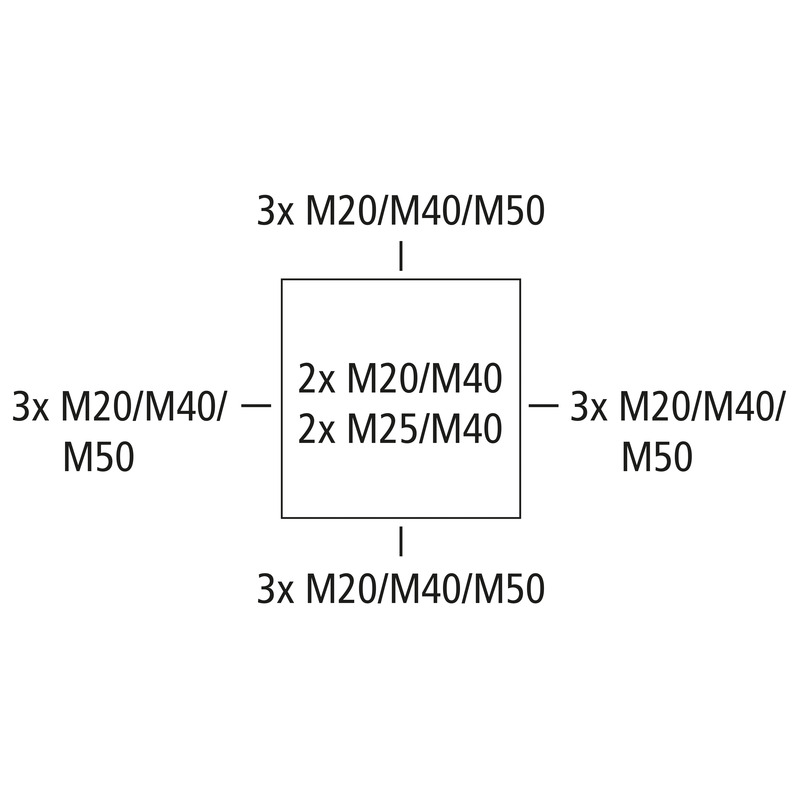

Aftakdoos, met beschermingsgraad IP66/IP67/IP69, nominale doorsnede 35 mm², gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), DNV (klasse: schepen en offshore-installaties), uitbreekmembranen, M20/M25/M40/M50, (4 achter, 12 zijkant), montage openingen aan de binnenzijde, voor installaties in industriële omgevingen en onbeschermd buitengebied

zwart, U_i=1000 V AC, zonder klemmen

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M40 afdichtbereik 17 - 28 mm, deksel verliesbeveiliging

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	1000 V
Doorslagspanning DC	1000 V
Max. aderdoorsnede	35 mm²
Beschermingsklasse	II
Beschermingsgraad	IP66/IP67/IP69
Klemtype	zonder

Kleuren

Kleur onderbak	zwart
Kleur deksel	zwart

Afmetingen

Breedte	252 mm
Lengte	252 mm
Hoogte	120 mm
Inwendige lengte	236 mm
Inwendige breedte	236 mm
Inwendige hoogte	99 mm
Gewicht	1.1951 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V0
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Slagvastheid	IK09
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.5 Nm
Bevestiging op de muur	Wand-/plafondmontage
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C

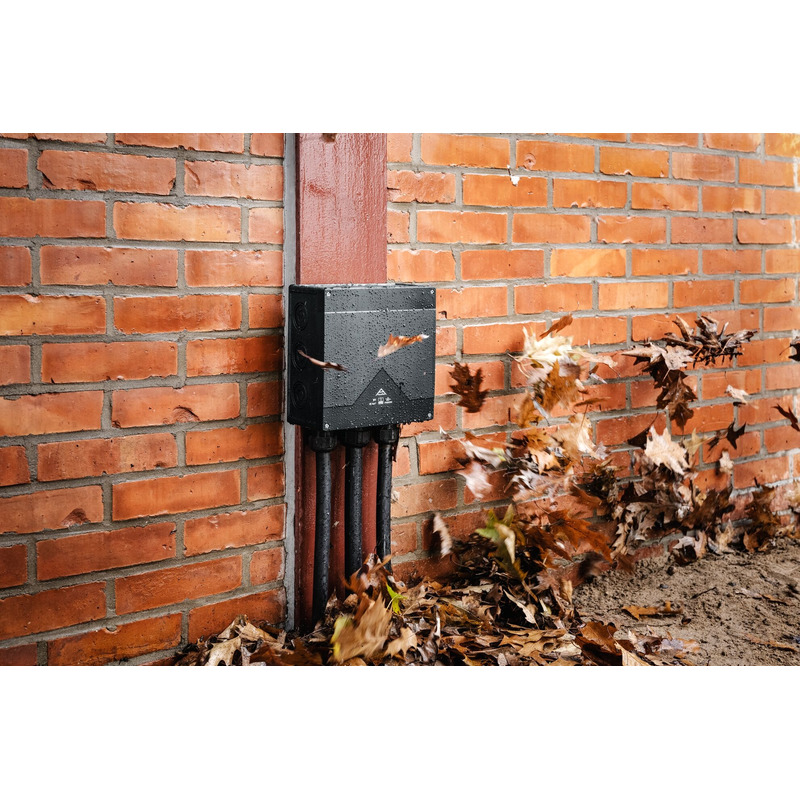

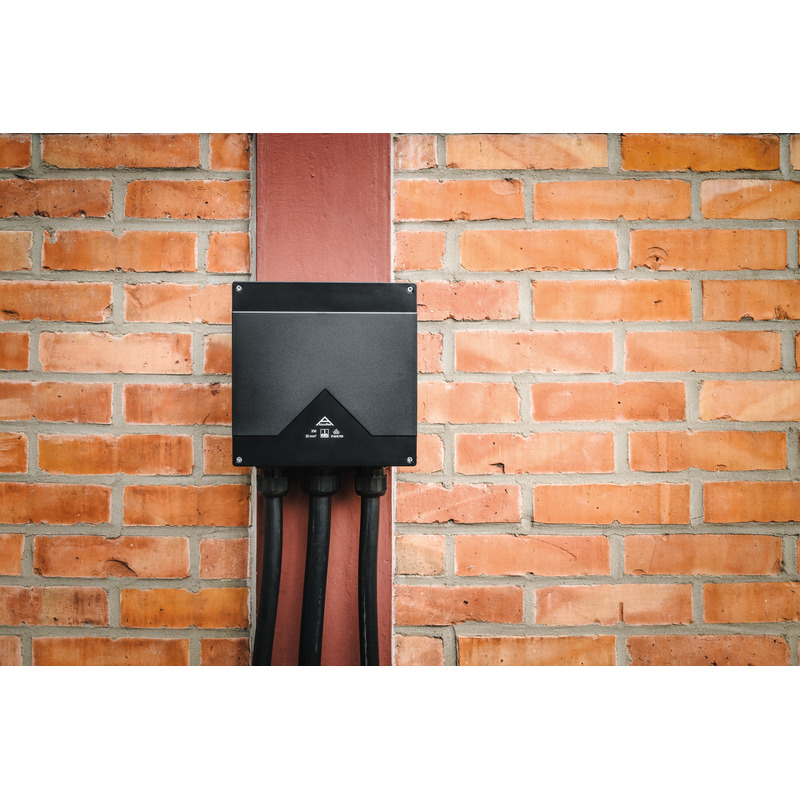

plaats van de montage	onbeschermde buitenomgeving

Sales Information

EAN	4013902663453
ETIM-klasse	EC002600
Douanetariefnummer	85389099
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal afdichting	Thermoplastisch Elastomeer
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)
Klasse	DNV (klasse: schepen en offshore-installaties)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902663460
Breedte	0.383 m
Gewicht	3.8883 kg
Hoogte	0.281 m
Hoeveelheid	3 st
Diepte	0.258 m

Pallet

EAN / GTIN	4013902663477
Breedte	0.8 m
Gewicht	126.9841 kg
Hoogte	0.993 m
Hoeveelheid	81 st
Diepte	1.2 m

Stuk

EAN / GTIN	4013902663453
Breedte	0.252 m
Gewicht	1.1951 kg
Hoogte	0.12 m
Hoeveelheid	1 st
Diepte	0.252 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

kabelwartelKVR M20-MGM/sw

kabelwartel

KVR M20-MGM/sw

Artikelnummer 22702001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

kabelwartelKVR M20-GDB/MGM/sw

kabelwartel

KVR M20-GDB/MGM/sw

Artikelnummer 22702101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

kabelwartelKVR M40-MGM/sw

kabelwartel

KVR M40-MGM/sw

Artikelnummer 22704001

Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, zwart
(* IP69 in...

kabelwartelKVR M50-MGM

kabelwartel

KVR M50-MGM

Artikelnummer 22745001

Afdichtingsbereik 21 - 34,5 mm, Schroefdraadlengte 13 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

dubbele membraaninvoeringenDMS M20/sw

dubbele membraaninvoeringen

DMS M20/sw

Artikelnummer 26002001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M40/sw

dubbele membraaninvoeringen

DMS M40/sw

Artikelnummer 26004001

Afdichtbereik 17 - 28mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

montageplaatAbox MPI 350

montageplaat

Abox MPI 350

Artikelnummer 89513501

voor Abox / Abox Pro 350

Montageplaat van isolatiemateriaal met melaminecoating, dikte 2,5 mm, grijs incl....

DIN-railAbox 250/350 NS35

DIN-rail

Abox 250/350 NS35

Artikelnummer 89533501

voor Abox / Abox Pro 350

DIN-rail conform DIN EN 60715, 35 x 7,5 mm, incl. bevestigingsschroeven. Voor montage in inbouwdozen...

KlemmenhouderAbox 100 KH 2006 6²

Klemmenhouder

Abox 100 KH 2006 6²

Artikelnummer 89600601

Klemhouder met DIN-rail NS35 voor montage van rijenklemmen type Wago...

Klemhouder incl. bevestigingsmateriaal voor montage van Wago installatie- en rijenklemmen in Abox /...

klemblokAbox 250/350 KLS-25²/35²

klemblok

Abox 250/350 KLS-25²/35²

Artikelnummer 89643501

Hoogliggende schroefklem voor Abox/Abox Pro 250/350, 5-polig - 35 mm²,...

Verbindingsklem conform DIN EN 60998 (VDE 0613), U_i=690V. Voor montage in Abox / Abox Pro kabeldozen...

Mast-/buisbevestigingssetMABF 215-1

Mast-/buisbevestigingsset

MABF 215-1

Artikelnummer 89604001

voor kabeldozen Abox / Abox Pro vanaf 2024 van de typen Abox 250...

Mast-/buisbevestigingsset van roestvrij staal V2A met bevestigingsschroeven en snelsluitklem, voor...

deksel verliesbeveiligingTG DVS-42

deksel verliesbeveiliging

TG DVS-42

Artikelnummer 18200601

voor TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Deksel verliesbeveiliging als reserve, set = 10 stuks
