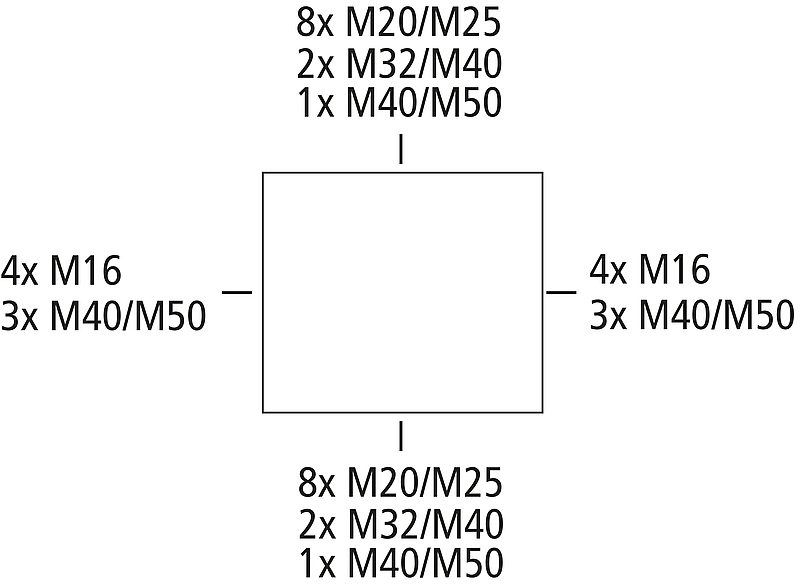

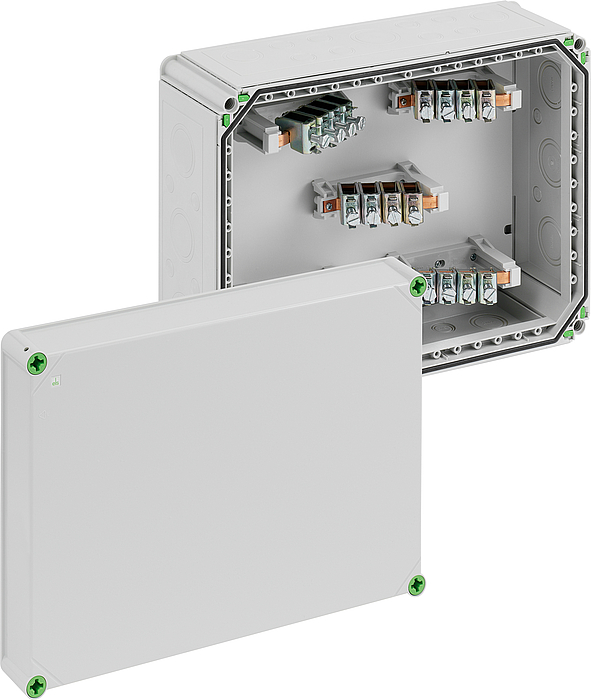

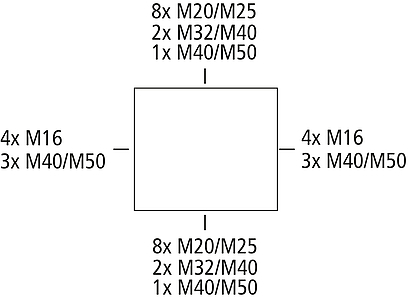

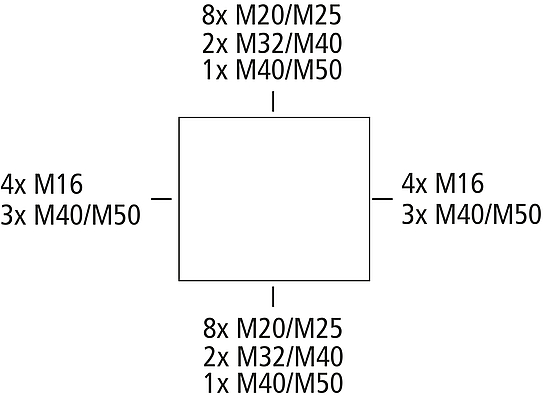

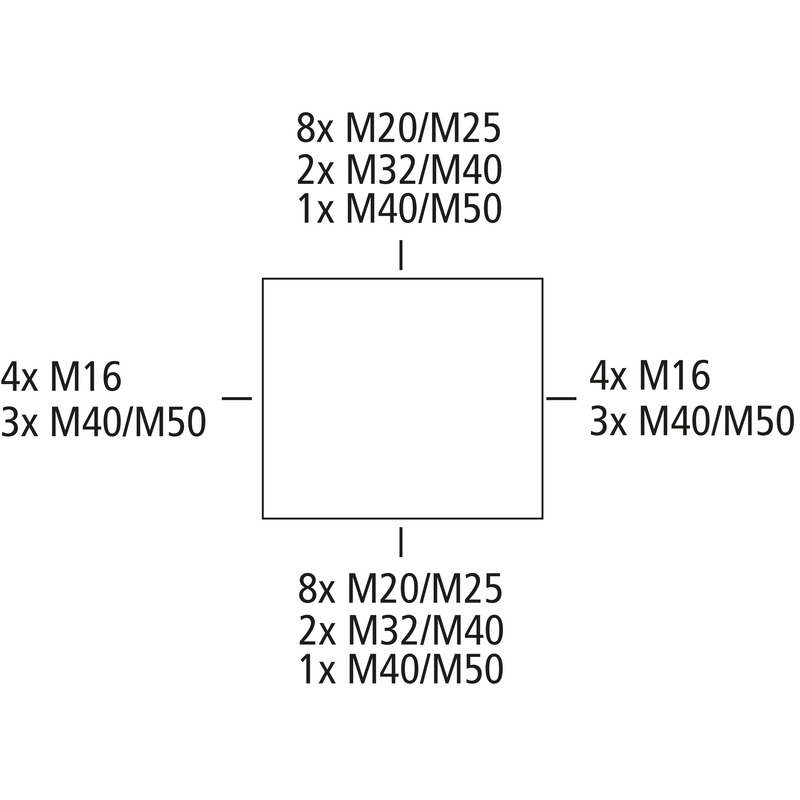

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 70 mm², Ui=690V AC, uitbreekmembranen, M16/M20/M25/M32/M40/M50, (24 zijkant), montage openingen aan de binnenzijde, voor industriële installaties en beschermde buiteninstallaties
grijs, met schroefklem 5-polig - 70² (16-70²)
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 70 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP65 |
| Aantal polen | 5 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 440 mm |
|---|---|
| Lengte | 320 mm |
| Hoogte | 179 mm |
| Gewicht | 5.591 kg |
| uv-bestendig | ja |
|---|---|
| halogeenvrij | ja |
| Gloeidraadbestendigheid | 960 °C (EN 60695-2-11) |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK08 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1.7 Nm |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -35 °C |
| Omgevingstemperatuur max. | 80 °C |
| Omgevingstemperatuur 24 uur | 60 °C |
| plaats van de montage | beschermde buitenomgeving |
| EAN | 4013902641949 |
|---|---|
| ETIM-klasse | EC002600 |
| Douanetariefnummer | 85369095 |
| Minimum bestelwaarde | 1 |
| Materiaal onderbak | Polycarbonaat |
|---|---|
| Materiaal deksel | Polycarbonaat, glasvezelversterkt |
| Materiaal afdichting | Polyurethaan |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
| EAN / GTIN | 4013902641949 |
|---|---|
| Breedte | 0.455 m |
| Gewicht | 5.981 kg |
| Hoogte | 0.27 m |
| Hoeveelheid | 1 st |
| Diepte | 0.335 m |
| EAN / GTIN | 4013902641956 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 261.24 kg |
| Hoogte | 1.74 m |
| Hoeveelheid | 40 st |
| Diepte | 1.2 m |
Bestekteksten
(49047101.TXT 728 B)
Log in om bestekteksten te downloaden.
CAD-tekeningen
(3D-CAD-tekeningen downloaden)
Log in om bestekteksten te downloaden.
klemblok
Abox 700 KLS-70²
Artikelnummer 84007001
1-polig - 70 mm²
Schroefklemmen conform DIN EN 60998 (VDE 0613), Ui=690V
kabelinvoering
GKE 32
Artikelnummer 07303201
Behuizingszijde 320 mm, voor 2 x 75 mm Ø-kabels
Kabelinvoering voor kabels tot Ø 75 mm, 2 x flensverbindingen (GFV)
kabelinvoering
GKE 43
Artikelnummer 07304301
Behuizingszijde 440 mm, voor 3 x 75 mm Ø-kabels
Kabelinvoering voor kabels tot Ø 75 mm, 2 x flensverbindingen (GFV)
kabelwartel
KVR M20-MGM
Artikelnummer 22742001
Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M20-GDB/MGM
Artikelnummer 22742101
Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M25-MGM
Artikelnummer 22742501
Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M32-MGM
Artikelnummer 22743201
Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M40-MGM
Artikelnummer 22744001
Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M50-MGM
Artikelnummer 22745001
Afdichtingsbereik 21 - 34,5 mm, Schroefdraadlengte 13 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
dubbele membraaninvoeringen
DMS M20/w
Artikelnummer 26012001
Afdichtingsbereik 7 - 13 mm
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M25/w
Artikelnummer 26012501
Afdichtingsbereik 9 - 17 mm
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M20
Artikelnummer 26042001
Afdichtingsbereik 7 - 13 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M25
Artikelnummer 26042501
Afdichtingsbereik 9 - 17 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M32
Artikelnummer 26043201
Afdichtingsbereik 13 - 21 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M40
Artikelnummer 26044001
Afdichtingsbereik 17 - 28 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
ventilatiewartels
BST M20/sw
Artikelnummer 26202001
zwart
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...
ventilatiewartels
BST M20
Artikelnummer 26242001
grijs
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

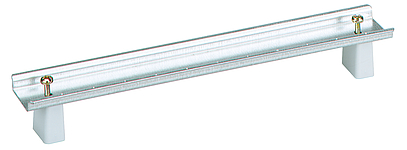

DIN-rail
