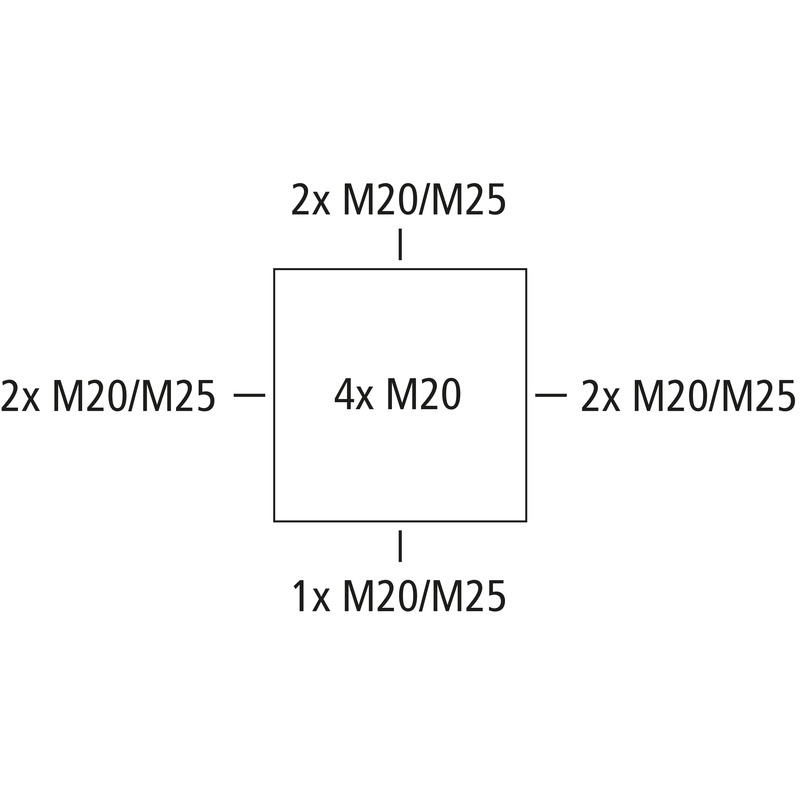

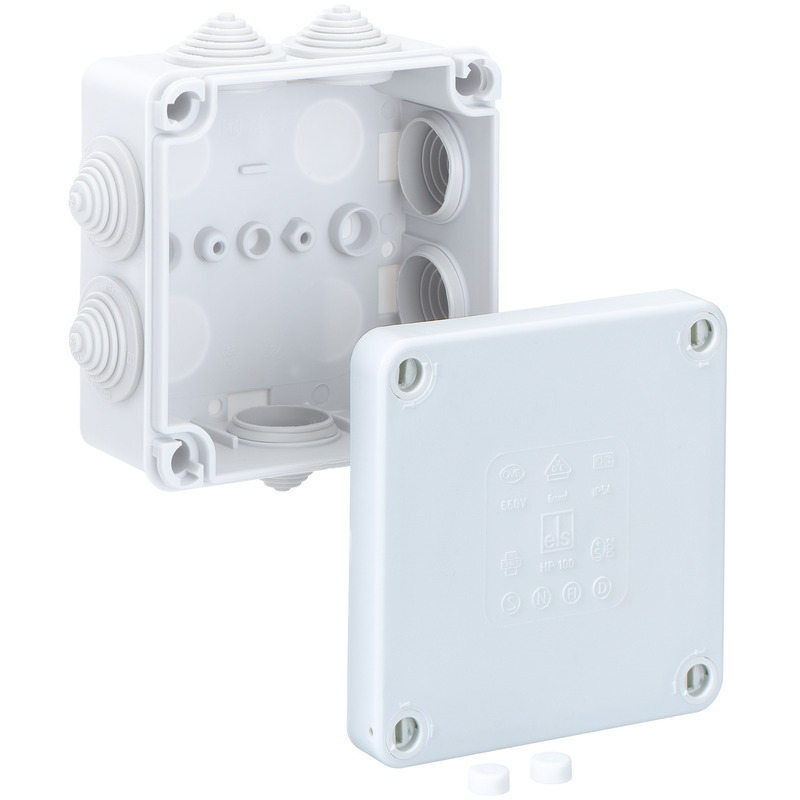

Aftakdoos, met beschermingsgraad IP55, nominale doorsnede 6 mm², Ui=690V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), snijnippel, M20/M25, afdichtingsbereik 5 - 21 mm, (4 achter, 7 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties
grijs, zonder klemmen
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 6 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP55 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 113 mm |
|---|---|
| Lengte | 113 mm |
| Hoogte | 58 mm |
| Inwendige lengte | 103.5 mm |
| Inwendige breedte | 103.5 mm |
| Inwendige hoogte | 52 mm |
| Gewicht | 0.135 kg |
| uv-bestendig | nee |
|---|---|
| halogeenvrij | nee |
| Gloeidraadbestendigheid | 650 °C (EN 60695-2-11) |
| Voor afdichtbereik min. | 5 mm |
|---|---|
| Voor afdichtbereik max. | 21 mm |
| Bevestigingstype | Wand-/plafondmontage |
| Slagvastheid | IK07 |
| Verzegelbaar | nee |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 40 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | Binnen |
| EAN | 4013902020195 |
|---|---|
| ETIM-klasse | EC002600 |
| Douanetariefnummer | 85389099 |
| Minimum bestelwaarde | 20 |
| Materiaal onderbak | Polypropyleen |
|---|---|
| Materiaal deksel | Polypropyleen |
| Klasse | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339525 |
|---|---|
| Breedte | 0.437 m |
| Gewicht | 3.085 kg |
| Hoogte | 0.212 m |
| Hoeveelheid | 20 st |
| Diepte | 0.317 m |
| EAN / GTIN | 4013902339532 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 166.08 kg |
| Hoogte | 1.85 m |
| Hoeveelheid | 960 st |
| Diepte | 1.2 m |
| EAN / GTIN | 4013902020195 |
|---|---|
| Breedte | 0.113 m |
| Gewicht | 0.135 kg |
| Hoogte | 0.058 m |
| Hoeveelheid | 1 st |
| Diepte | 0.113 m |
Bestekteksten
(32690001.TXT 770 B)
Log in om bestekteksten te downloaden.
CAD-tekeningen
(3D-CAD-tekeningen downloaden)
Log in om bestekteksten te downloaden.
snijnippel
SNI M20
Artikelnummer 21642001
Afdichtingsbereik 5 - 16 mm
Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...
snijnippel
SNI M25
Artikelnummer 21642501
Afdichtingsbereik 5 - 21 mm
Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...
kabelwartel
KVR M20-MGM
Artikelnummer 22742001
Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M20-GDB/MGM
Artikelnummer 22742101
Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M25-MGM
Artikelnummer 22742501
Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
dubbele membraaninvoeringen
DMS M20/w
Artikelnummer 26012001
Afdichtingsbereik 7 - 13 mm
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M25/w
Artikelnummer 26012501
Afdichtingsbereik 9 - 17 mm
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M20
Artikelnummer 26042001
Afdichtingsbereik 7 - 13 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M25
Artikelnummer 26042501
Afdichtingsbereik 9 - 17 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
ventilatiewartels
BST M20/sw
Artikelnummer 26202001
zwart
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...
ventilatiewartels
BST M20
Artikelnummer 26242001
grijs
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

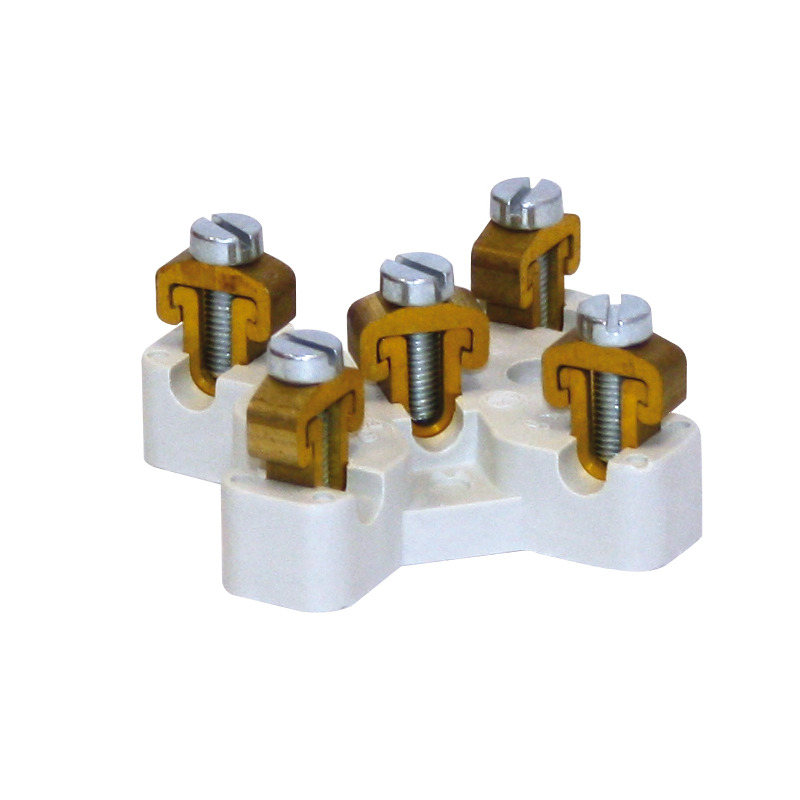

klemblok
