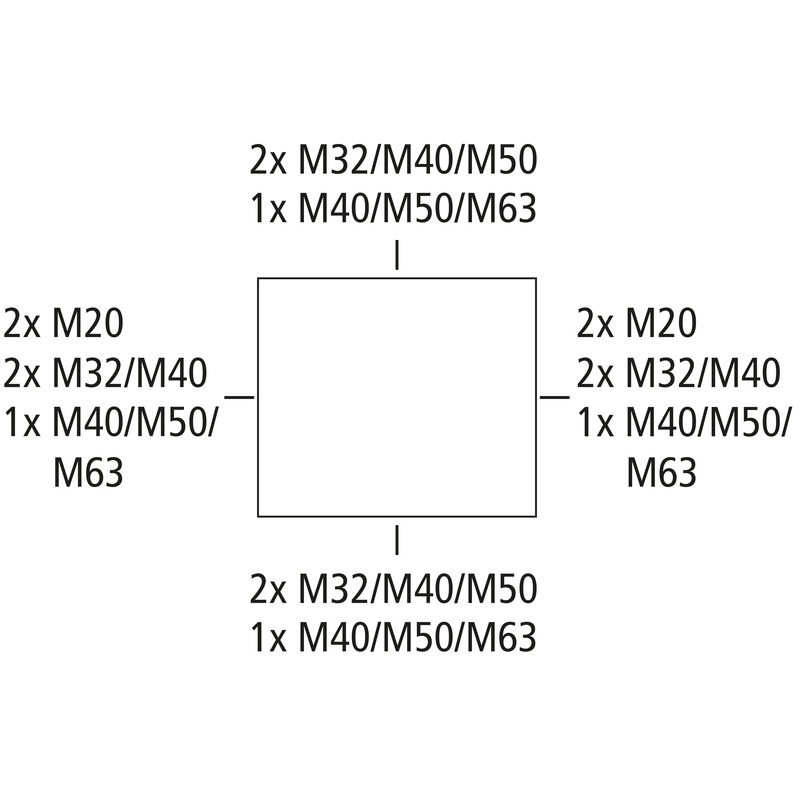

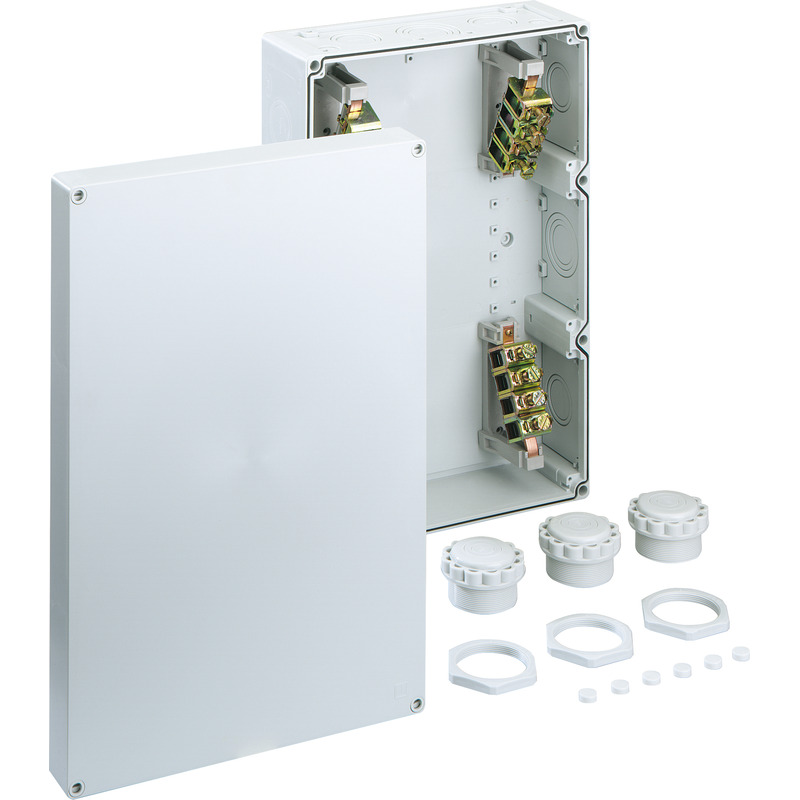

Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 70 mm², Ui=690V AC, uitbreekmembranen, M20/M32/M40/M50/M63, (16 zijkant), montage openingen aan de binnenzijde, voor standaard binneninstallaties
grijs, met schroefklem, 4-polig - 70² (16-70²)
Meegeleverd toebehoren:
3 wurgnippels met contramoer IP54 M63 afdichtbereik 24 - 43 mm
| Doorslagspanning AC | 690 V |
|---|---|
| Max. aderdoorsnede | 70 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP54/IP65 |
| Aantal polen | 4 |
| UL Type Rating | g.g. |
| Kleur onderbak | grijs |
|---|---|
| Kleur deksel | grijs |
| Breedte | 300 mm |
|---|---|
| Lengte | 450 mm |
| Hoogte | 132 mm |
| Gewicht | 3.61 kg |
| uv-bestendig | nee |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid | 650 °C (EN 60695-2-11) |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Draaimoment van de dekselschroef | 1 Nm |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 40 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | Binnen |
| EAN | 4013902111183 |
|---|---|
| ETIM-klasse | EC002600 |
| Douanetariefnummer | 85369095 |
| Minimum bestelwaarde | 1 |
| Materiaal onderbak | Polystyreen |
|---|---|
| Materiaal deksel | Polystyreen |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
| EAN / GTIN | 4013902111183 |
|---|---|
| Breedte | 0.465 m |
| Gewicht | 4.135 kg |
| Hoogte | 0.175 m |
| Hoeveelheid | 1 st |
| Diepte | 0.32 m |
| EAN / GTIN | 4013902307951 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 266.1 kg |
| Hoogte | 1.89 m |
| Hoeveelheid | 60 st |
| Diepte | 1.2 m |
Bestekteksten
(87041001.TXT 792 B)
Log in om bestekteksten te downloaden.
CAD-tekeningen
(3D-CAD-tekeningen downloaden)
Log in om bestekteksten te downloaden.
klemblok
Abox 700 KLS-70²
Artikelnummer 84007001
1-polig - 70 mm²
Schroefklemmen conform DIN EN 60998 (VDE 0613), Ui=690V
DIN-rail
NS35-216/3
Artikelnummer 79503001
universele bodembevestiging, met bevestigingsschroeven, lengte 216 mm
DIN-rail conform DIN EN 60715, 35 x 7,5 mm
montageplaat
AK MPI 3
Artikelnummer 79500301
AKL/AKi 3-4, Abox 700
Montageplaat van isolatiemateriaal met melaminecoating, dikte 4 mm, incl. bevestigingsschroeven,...
combiset
KS M20
Artikelnummer 19202001
Schroefdraadlengte 17 mm
Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...
combiset
KS M32
Artikelnummer 19203201
Schroefdraadlengte 20 mm
Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...
koppelstukken
KST M25-17
Artikelnummer 19302501
lengte 17 mm, voor het verticale koppelen van AK/AKi 03 - 12 modulaire...
Koppelstukken voor het verbinden van behuizingen, polyethyleen, grijs, voor wanddiktes 1,5 - 4,0 mm
koppelstukken
KST M25-33
Artikelnummer 19302601
lengte 33 mm, voor het verticale koppelen van AK 14 - 56, AK/AKi 24...
Koppelstukken voor het verbinden van behuizingen, polyethyleen, grijs, voor wanddiktes 1,5 - 4,0 mm
koppelstukken
KST M32
Artikelnummer 19303201
lengte 25 mm, voor het verticale en horizontale koppelen van AK/AKi 24...
Koppelstukken voor het verbinden van behuizingen, polyethyleen, grijs, voor wanddiktes 1,5 - 4,0 mm
Wurgnippel
WST M20
Artikelnummer 20342001
Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm
Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs
Wurgnippel
WST M32
Artikelnummer 20343201
Afdichtingsbereik 17 - 24 mm, Schroefdraadlengte 14 mm
Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs
Wurgnippel
WST M40
Artikelnummer 20344001
Afdichtingsbereik 17 - 24 mm, Schroefdraadlengte 14 mm
Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs

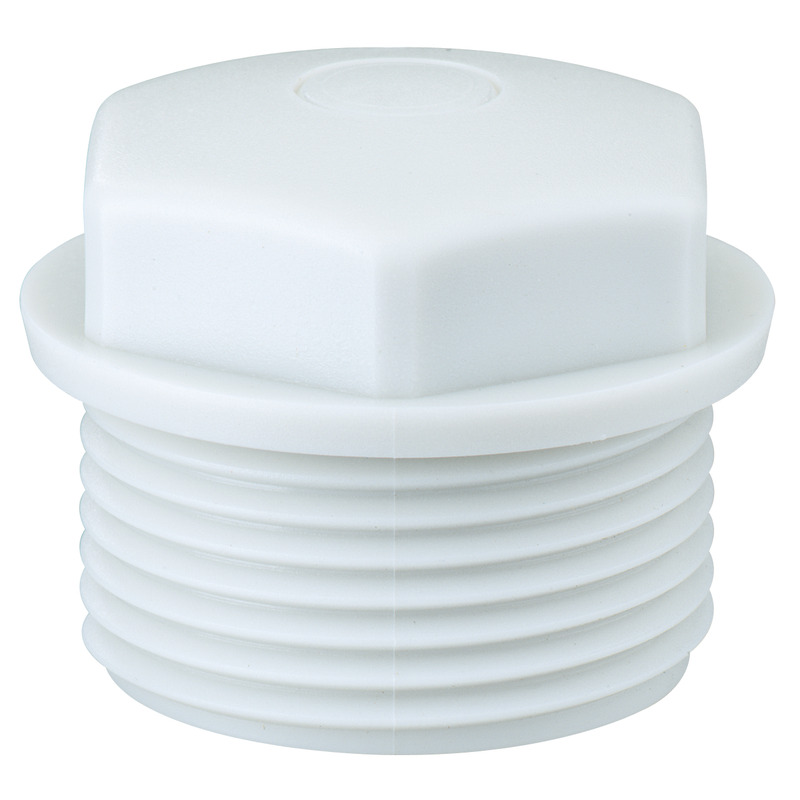

Wurgnippel
WST M50
Artikelnummer 20345001
Afdichtingsbereik 22 - 35 mm, Schroefdraadlengte 18 mm
Wurgnippel, IP54, M_ x 1,5 mm, met gesloten dichtingsmembraan, grijs

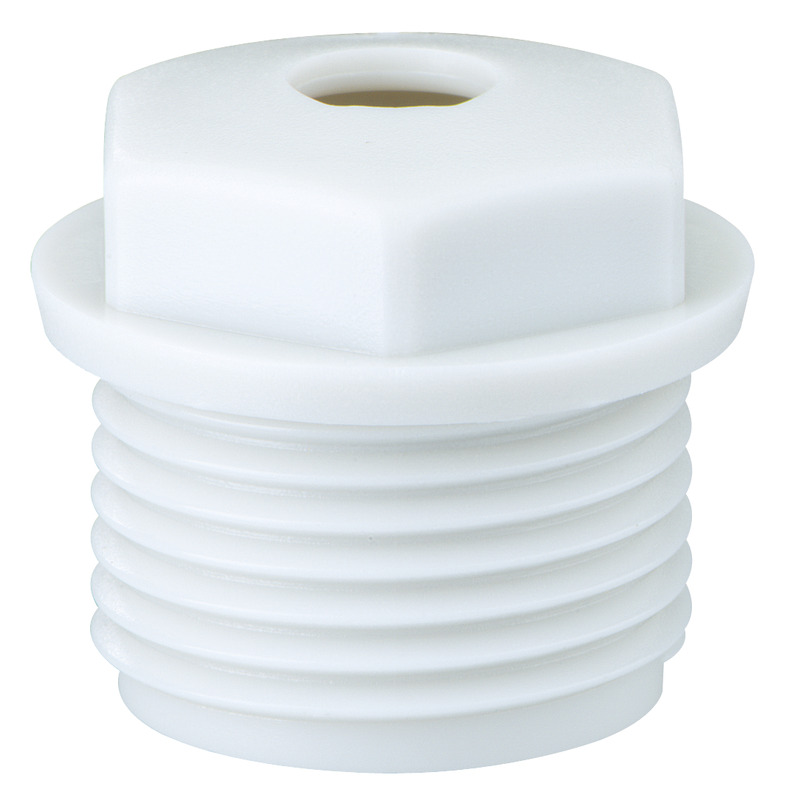

wurgnippel
WNI M20
Artikelnummer 21342001
Afdichtingsbereik 8 - 13,5 mm, Schroefdraadlengte 12 mm
Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs
wurgnippel
WNI M32
Artikelnummer 21343201
Afdichtingsbereik 11 - 22 mm, Schroefdraadlengte 14 mm
Wurgnippel, IP54, M_ x 1,5 mm, met open dichtingsmembraan, grijs
snijnippel
SNI M20
Artikelnummer 21642001
Afdichtingsbereik 5 - 16 mm
Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...

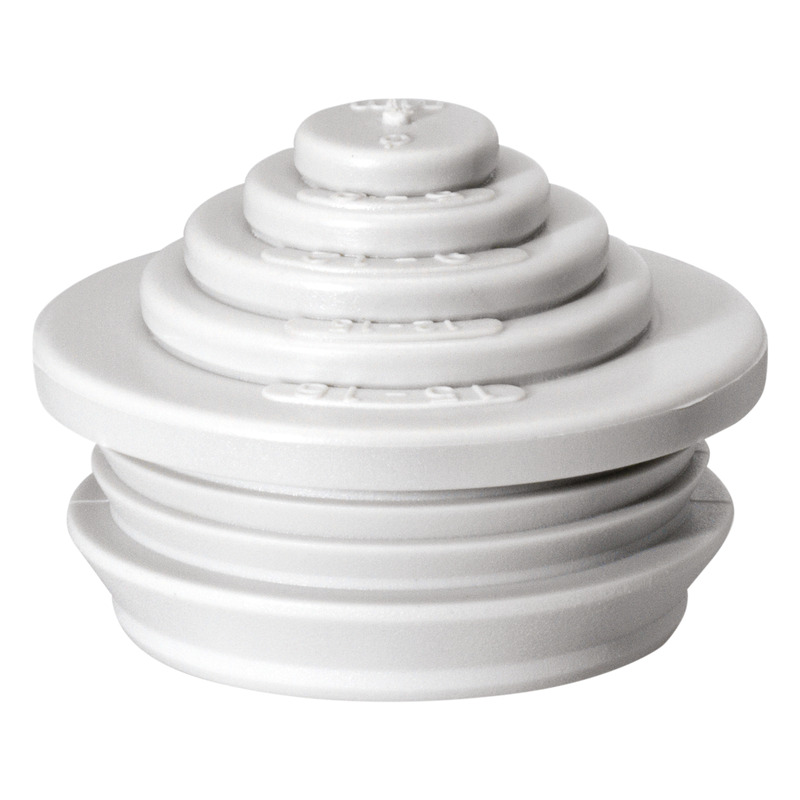

snijnippel
SNI M32
Artikelnummer 21643201
Afdichtingsbereik 13 - 26,5 mm
Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...
snijnippel
SNI M40
Artikelnummer 21644001
Afdichtingsbereik 13 - 34 mm
Snijnippel IP55, met gesloten dichtingsmembraan, af te knippen in meerdere lengtes, thermoplastisch...
kabelwartel
KVR M20-MGM
Artikelnummer 22742001
Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M20-GDB/MGM
Artikelnummer 22742101
Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M25-MGM
Artikelnummer 22742501
Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M32-MGM
Artikelnummer 22743201
Afdichtingsbereik 11 - 21 mm, Schroefdraadlengte 11 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M40-MGM
Artikelnummer 22744001
Afdichtingsbereik 16 - 28 mm, Schroefdraadlengte 11 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
kabelwartel
KVR M50-MGM
Artikelnummer 22745001
Afdichtingsbereik 21 - 34,5 mm, Schroefdraadlengte 13 mm
Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...
invoerwartel
AST M20
Artikelnummer 23042001
Afdichtingsbereik 8 - 13,5 mm
Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...
invoerwartel
AST M32
Artikelnummer 23043201
Afdichtingsbereik 13 - 23 mm
Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...
invoerwartel
AST M40
Artikelnummer 23044001
Afdichtingsbereik 17 - 30 mm
Invoerwartel IP55, met open dichtingsmembraan, thermoplastisch elastomeer (TPE), voor wanddiktes van...
afsluitdoppen
VST M20
Artikelnummer 23142001
Afdichtingsbereik 8 - 13,5 mm
Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...

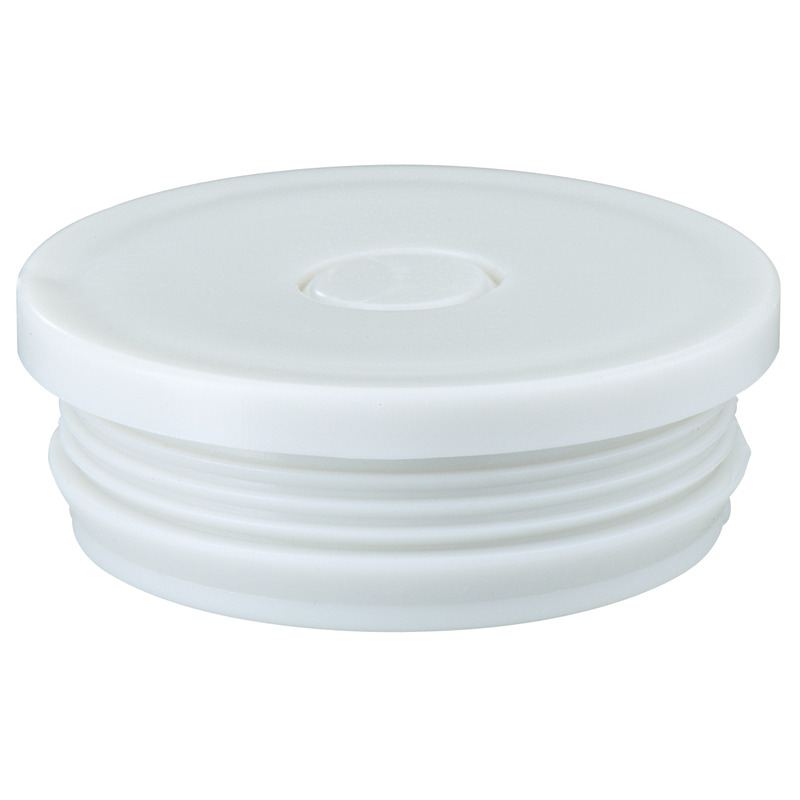

afsluitdoppen
VST M32
Artikelnummer 23143201
Afdichtingsbereik 13 - 23 mm
Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...
afsluitdoppen
VST M40
Artikelnummer 23144001
Afdichtingsbereik 17 - 30 mm
Afsluitdoppen, IP55, met gesloten dichtingsmembraan, thermoplastisch elastomeer (TPE), voor...
dubbele membraaninvoeringen
DMS M20/w
Artikelnummer 26012001
Afdichtingsbereik 7 - 13 mm
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M25/w
Artikelnummer 26012501
Afdichtingsbereik 9 - 17 mm
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M20
Artikelnummer 26042001
Afdichtingsbereik 7 - 13 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M25
Artikelnummer 26042501
Afdichtingsbereik 9 - 17 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M32
Artikelnummer 26043201
Afdichtingsbereik 13 - 21 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
dubbele membraaninvoeringen
DMS M32/4
Artikelnummer 26043301
Afdichtbereik 3,5 - 6 mm per invoer
Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, max. vier kabelinvoeringen...
dubbele membraaninvoeringen
DMS M40
Artikelnummer 26044001
Afdichtingsbereik 17 - 28 mm
Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...
ventilatiewartels
BST M20/sw
Artikelnummer 26202001
zwart
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...
ventilatiewartels
BST M20
Artikelnummer 26242001
grijs
Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

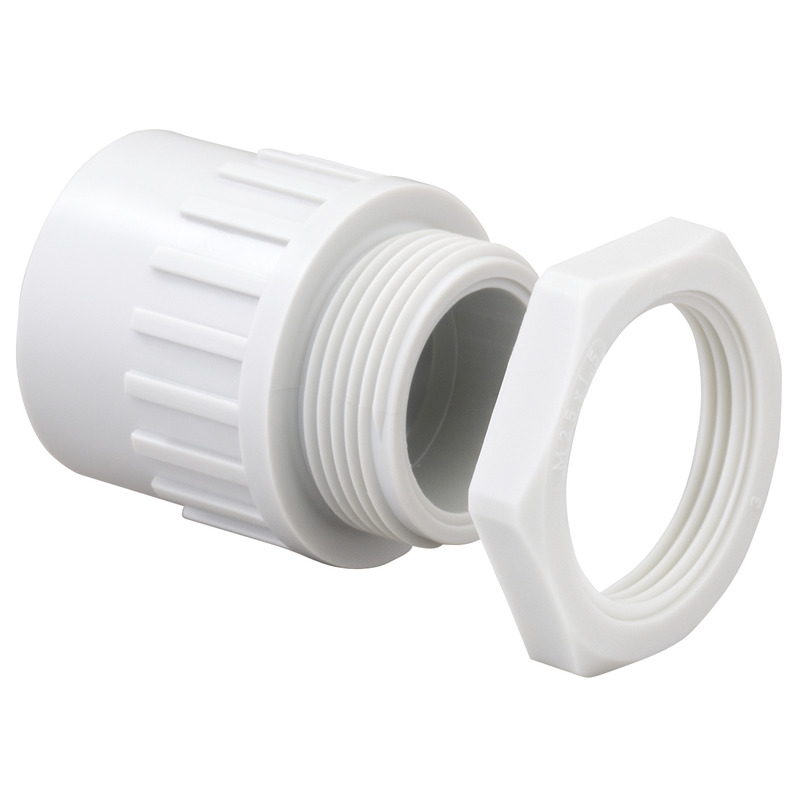

Buiswartels
RST M20
Artikelnummer 28842001
Voor buizen met een buitendiameter van 20 mm
Buiswartel voor het invoeren van gladde buis met contramoer, polystyreen, grijs
Buiswartels
RST M32
Artikelnummer 28843201
Voor buizen met een buitendiameter van 32 mm
Buiswartel voor het invoeren van gladde buis met contramoer, polystyreen, grijs

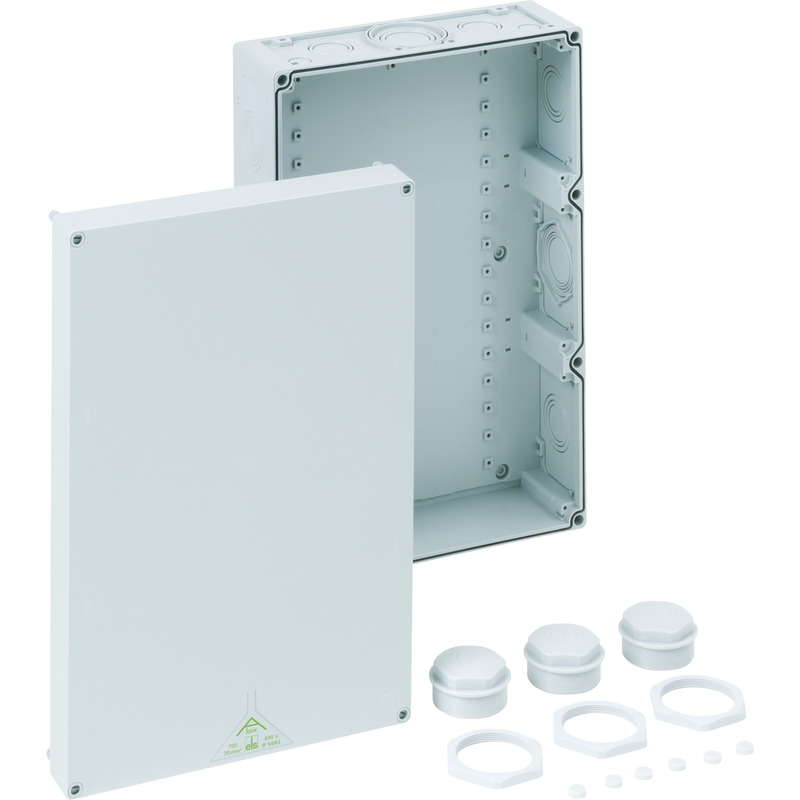

Aftakdoos
Abox 700-L
Artikelnummer 87091001
grijs, zonder klemmen
Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 70 mm², Ui=690V AC,...

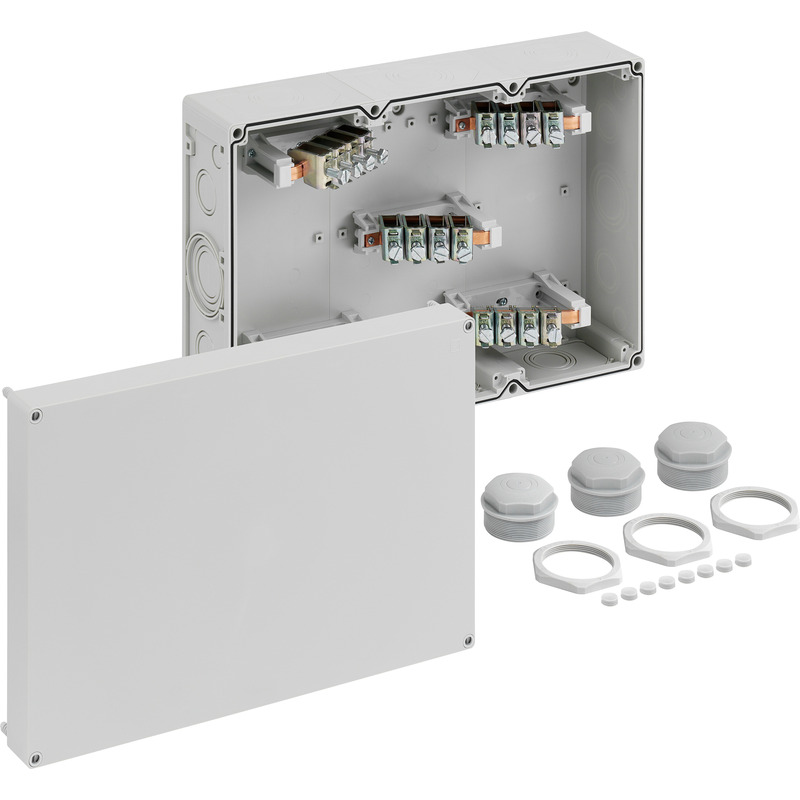

Aftakdoos
Abox 700-70²/5
Artikelnummer 87041101
grijs, met schroefklem, 5-polig - 70² (16-70²)
Aftakdoos, met beschermingsgraad IP54/IP65, nominale doorsnede 70 mm², Ui=690V AC,...
