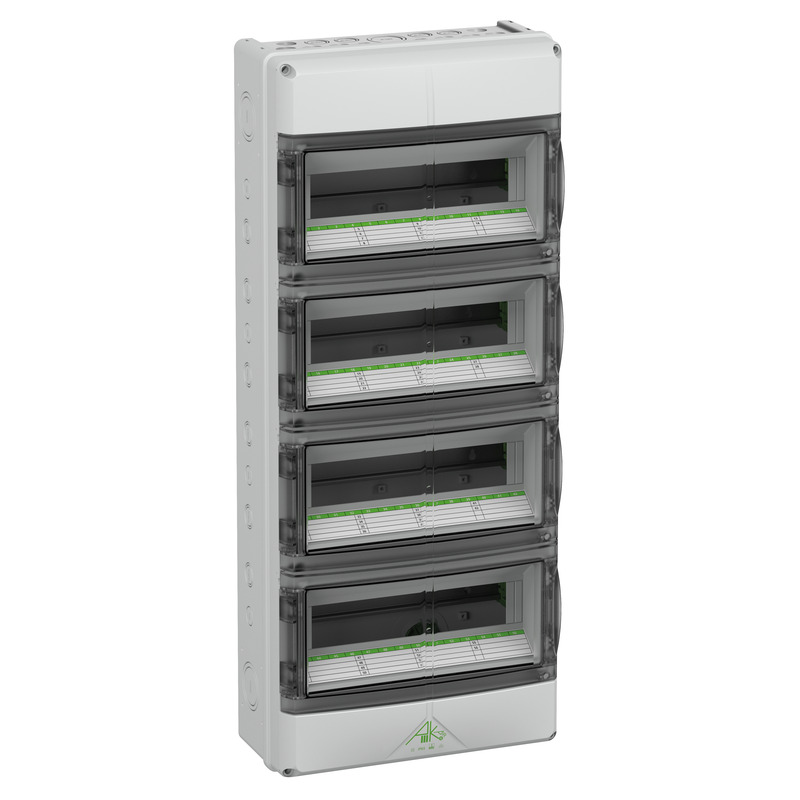

AK 56 UL

Modulaire verdeler, met beschermingsgraad IP65, UL Type Rating 3r, 12/12k, met geïntegreerde beluchtingselementen om condensvorming te voorkomen, nominale bedrijfsspanning: 400V AC, nominale...

Lees meer

Behuizing laten voorbewerken?

Product onthouden

Omschrijving

Modulaire verdeler, met beschermingsgraad IP65, UL Type Rating 3r, 12/12k, met geïntegreerde beluchtingselementen om condensvorming te voorkomen, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 1000V AC, 1500V DC, gecertificeerd conform VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), DLG (ammoniakbestendigheid), aan de boven- en onderzijde voorzien van metrische voorstansingen voor universele kabelinvoeringen met kabelwartels en / of dubbele membraaninvoeringen, bovenzijde met 10 geopende kabelinvoeringen voor UL-conforme kabelinvoeringen, voor installaties in industriële omgevingen en beschermd buitengebied

4 rijen, 56 modules, zonder PE/N-klemrail

Highlights

Veilig - door de hoge beschermingsgraad IP65 en de robuuste, halogeenvrije uitvoering is ook in ruwe industriële omgevingen een veilige werking gewaarborgd.

Technische gegevens

Elektrische eigenschappen

Nominale bedrijfsspanning AC	400 V
Doorslagspanning AC	1000 V
Doorslagspanning DC	1500 V
Beschermingsklasse	II
Beschermingsgraad	IP65
Beluchting	ja
Aantal modules per rij	56
Met N-klem	nee
Met PE klem	nee
Met extra inbouwruimte	nee
UL Type Rating	3R, 12/12K

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	315 mm
Lengte	730 mm
Hoogte	155 mm
Inwendige lengte	750 mm
Inwendige breedte	295 mm
Inwendige hoogte	106 mm
Gewicht	5.455 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Opbouw
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.2 Nm
Flensvariant	nee
Koppelbaar	ja

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	90 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902575459
ETIM-klasse	EC000214
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat, glasvezelversterkt
Materiaal deksel	Polycarbonaat
Materiaal invoer	niet relevant
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Polyamide, glasvezelversterkt
Materiaal klapvenster	Polycarbonaat

Certificaten

Klasse	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Klasse	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Klasse	UL-EU (EN 62208)
Klasse	UL-EU (EN 61439-1/-2)
Klasse	UL-EU (EN 61439-1/-3)
Klasse	DLG (ammoniakbestendigheid)
