Kleinverteiler AKe 24 Compact (73572401) AKe: Spelsberg

Modulaire verdeler

AKe 24 Compact

Artikelnummer: 73572401 | Afmetingen: 250 x 370 x 122 mm

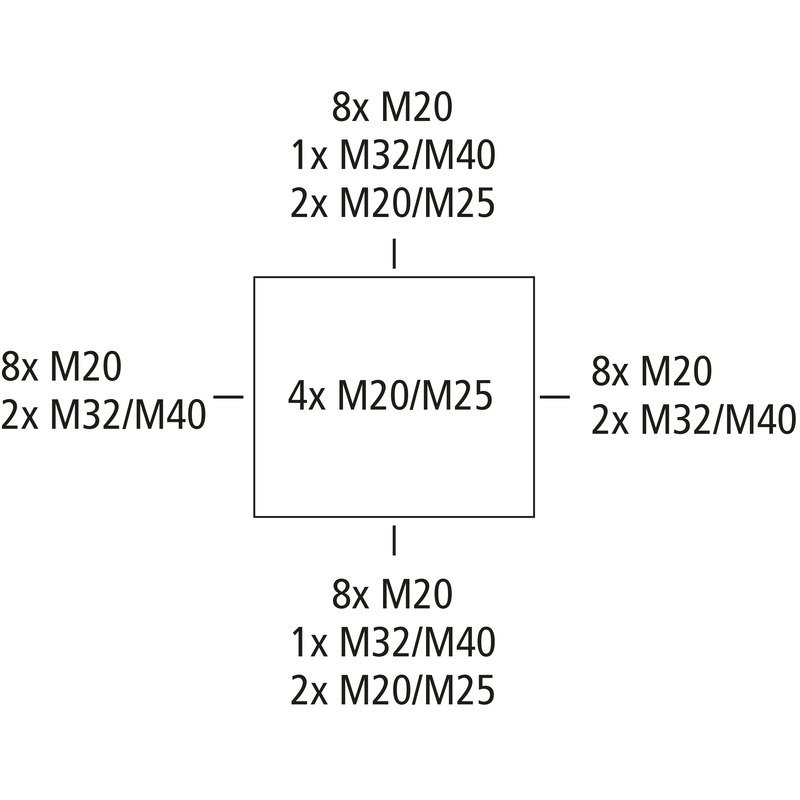

Modulaire verdeler, met beschermingsgraad IP55, 2 rijen, 24 beschikbare modules, nominale bedrijfsspanning: 400V AC, nominale isolatiespanning: 690V AC, 690V DC, aan de boven- en onderzijde metrische voorstansingen voor universele kabelinvoeringen met kabelwartels, dubbele membraaninvoeringen en / of snijnippels, voor standaard binneninstallaties

Met PE/N-klemrail met elk 2 klempunten 16mm² en 14 klempunten 6mm²

Meegeleverd toebehoren:
Snijnippel: 10x M20, 1x M32, afsluitdoppen, afdek- en etiketteerstroken

Highlights

meer flexibiliteit - dankzij de 5 varianten met 14 tot 70 modulen hebt u voor iedere toepassing de juiste oplossing tot uw beschikking



Elektrische eigenschappen

Nominale bedrijfsspanning AC 400 V
Doorslagspanning AC 690 V
Doorslagspanning DC 690 V
Beschermingsklasse II
Beschermingsgraad IP55
Aantal N-potentialen 1
Aantal rijen 2
Aantal modules 24
Aantal modules per rij 12

Kleuren

Kleur onderbak grijs

Afmetingen

Breedte 250 mm
Lengte 370 mm
Hoogte 122 mm
Inwendige hoogte 95 mm

Materiaal eigenschappen

uv-bestendig nee
halogeenvrij ja
Ontvlambaarheidsklasse volgens UL94 HB
Gloeidraadbestendigheid volgens EN 60695-2-11 650 °C
Industrie kwaliteit nee

Mechanische eigenschappen

Bevestigingstype Opbouw
Slagvastheid IK07
Verzegelbaar ja
Koppelbaar ja

Omgevingscondities

Omgevingstemperatuur min. -25 °C
Omgevingstemperatuur max. 40 °C
Omgevingstemperatuur 24 uur 35 °C
plaats van de montage Binnen

Materiaal

Materiaal onderbak Polystyreen
Materiaal deksel Polystyreen
Materiaal afdichting Polyurethaan
Materiaal dekselschroef Polyamide, glasvezelversterkt
Materiaal klapvenster Polycarbonaat

Gegevensblad downloaden

Gegevensblad downloaden

Tekstlabels

Tekstlabels pdf (203 KB)

Maattekening

Maattekening pdf (877 KB)
Maattekening dxf (10 MB)
Maattekening dwg (2 MB)
Maattekening jpg (1 MB)

Certificaat

UKCA Toelichting EN pdf (48 KB)
CE Toelichting DE/EN/FR pdf (81 KB)

Toebehoren

Klapvenster AK KF 12

  • Afmetingen : 118,2 x 248,2 x 20,3 mm
  • Artikelnummer: 73540012

AK 12 / AKi12 / AK 24 / AKi 24 / STV 12xx / ZKi



Klapvenster als vervangingsonderdeel voor AK/Aki Compact modulaire verdeler



Bestekteksten

Vergelijkbare producten

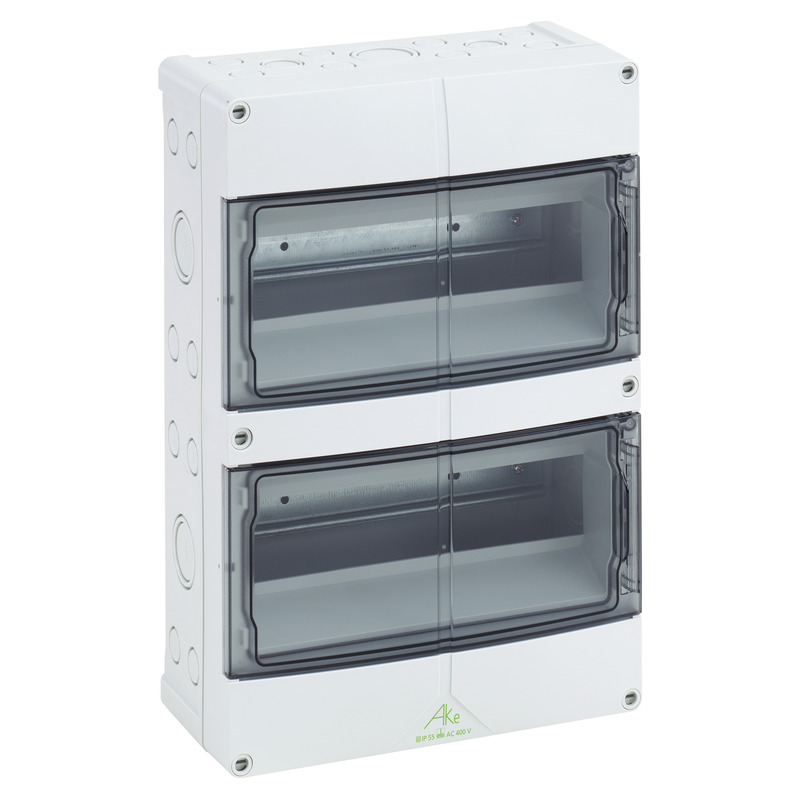

Modulaire verdeler AKe-L 24 Compact
