#73341001 | Afmetingen: 315 x 300 x 147 mm

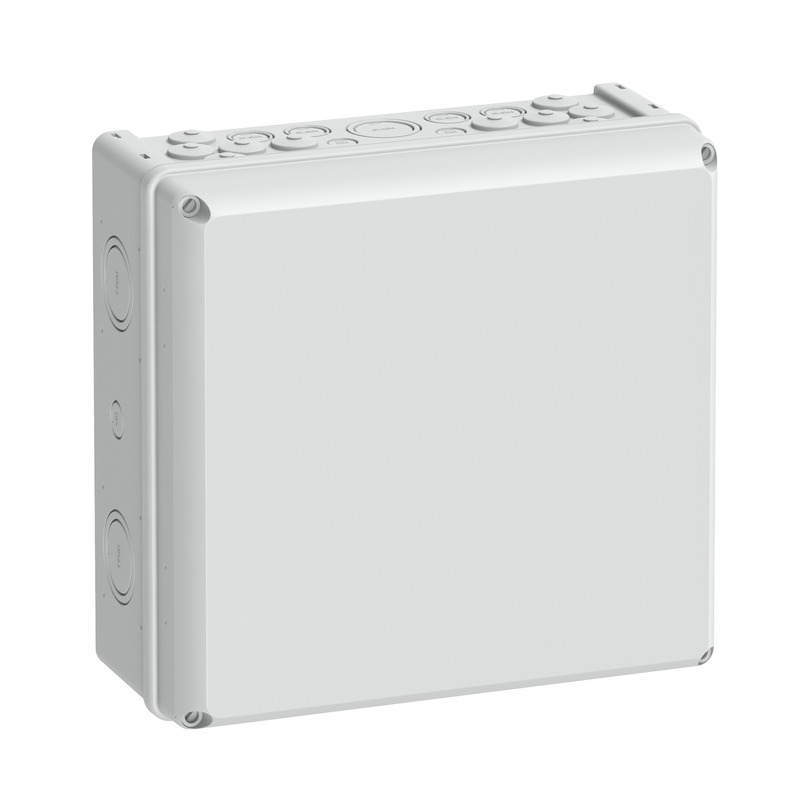

lege behuizing

AK 14 L-g

lege behuizing, met beschermingsgraad IP65, kunststof, gecertificeerd conform DLG (ammoniakbestendigheid), U_i=1000V AC, U_i=1500V DC, voor modulaire verdeler AK 14-56 voor de individuele...

Lees meer

Behuizing laten voorbewerken?

Product onthouden

Omschrijving

lege behuizing, met beschermingsgraad IP65, kunststof, gecertificeerd conform DLG (ammoniakbestendigheid), U_i=1000V AC, U_i=1500V DC, voor modulaire verdeler AK 14-56 voor de individuele uitbreiding met DIN-rails of montageplaat

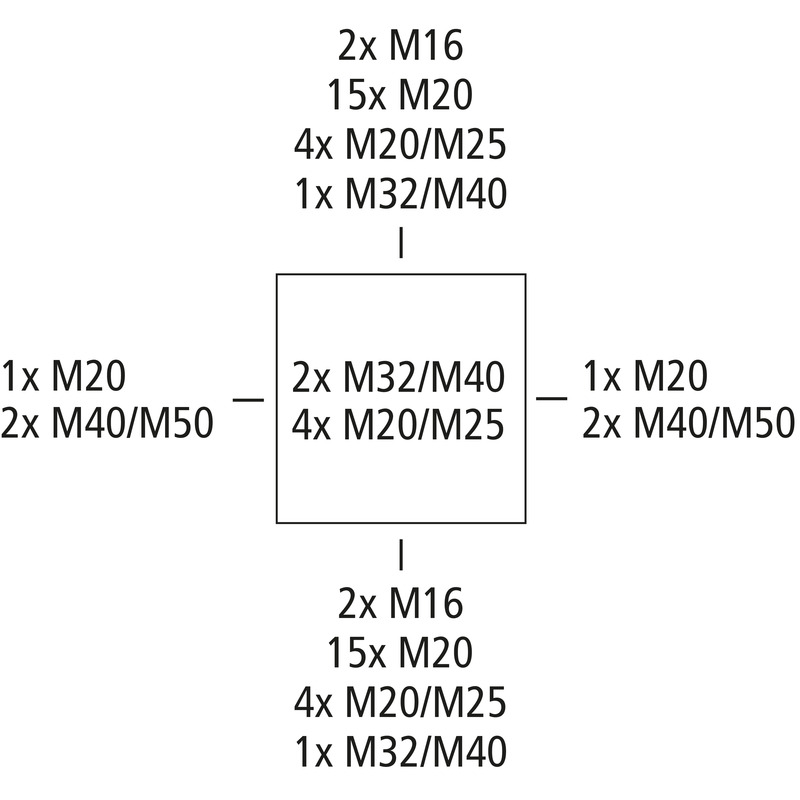

Onderbak: Kunststof, grijs, Deksel: Polycarbonaat, grijs, aan de boven- en onderzijde voorzien van metrische voorstansingen voor universele kabelinvoeringen met kabelwartels en / of dubbele membraaninvoeringen, bovenzijde met elastische invoeringen DMS M20 voorgemonteerd

Meegeleverd toebehoren:
dubbele membraaninvoeringen: 1x M20, 1x M25, 1x M32, invoerwartel: 1x M40, afsluitdoppen, afdek- en tekststrippen

Technische gegevens

Elektrische eigenschappen

Nominale bedrijfsspanning AC	400 V
Doorslagspanning AC	1000 V
Doorslagspanning DC	1500 V
Beschermingsklasse	II
Beschermingsgraad	IP65
Met N-klem	nee
Met PE klem	nee
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	315 mm
Lengte	300 mm
Hoogte	147 mm
Inwendige lengte	310 mm
Inwendige breedte	295 mm
Gewicht	1.806 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Opbouw
Slagvastheid	IK08
Type bovendeel	Deksel

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-25 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902575633
ETIM-klasse	EC000058
Douanetariefnummer	85389099
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Kunststof
Materiaal deksel	Polycarbonaat

Certificaten

Klasse	DLG (ammoniakbestendigheid)

Logistieke gegevens

Omdoos

EAN / GTIN	4013902575633
Breedte	0.314 m
Gewicht	2.4 kg
Hoogte	0.185 m
Hoeveelheid	1 st
Diepte	0.335 m

Pallet

EAN / GTIN	4013902575640
Breedte	0.8 m
Gewicht	193 kg
Hoogte	1.715 m
Hoeveelheid	70 st
Diepte	1.2 m

Downloaden

Projectinformatie

Bestekteksten

CAD-tekeningen

Toebehoren

flens voor AK-FAK3 FL00

flens voor AK-F

AK3 FL00

Artikelnummer 73382001

glad

Flens incl. flensverbinder voor het afsluiten van de boven- en onderkant van de AK-F behuizingen

flens voor AK-FAK3 FL01

flens voor AK-F

AK3 FL01

Artikelnummer 73382101

met voorstansingen: 1 x M50/M40, 2 x M40/32, 2 x M20

Flens incl. flensverbinder voor het afsluiten van de boven- en onderkant van de AK-F behuizingen

flens voor AK-FAK3 FL02

flens voor AK-F

AK3 FL02

Artikelnummer 73382201

met voorstansingen: 5 x M25/M20, 4 x M20, 2 x M16

Flens incl. flensverbinder voor het afsluiten van de boven- en onderkant van de AK-F behuizingen

flens voor AK-FAK3 FL13

flens voor AK-F

AK3 FL13

Artikelnummer 73382801

met voorstansing 1x M40/M32 en opening voor flenstypes FL13 conform...

Flens incl. flensverbinder voor het afsluiten van de boven- en onderkant van de AK-F behuizingen

flens voor AK-FAK3 KFL

flens voor AK-F

AK3 KFL

Artikelnummer 73382901

Combinatieflens incl. flensverbinding voor het verticale koppelen van AK-F behuizingen

Combinatie-wartelAK3 KS M50

Combinatie-wartel

AK3 KS M50

Artikelnummer 73383001

Combinatie-wartel M50 voor de horizontale koppeling van behuizingen AK/AK-F 14/28/42/56/70 inclusief...

uitwendige scharniersetAK3 AS

uitwendige scharnierset

AK3 AS

Artikelnummer 73383701

alleen voor AK 14 L extra en lege behuizing behuizingen

Uitwendig scharnier-set

montageplaatAK3 MPI 14 L

montageplaat

AK3 MPI 14 L

Artikelnummer 73383801

voor AK 14 L extra en lege behuizingen

Montageplaat van isolatiemateriaal met melaminecoating, dikte 4 mm, incl. bevestigingsschroeven,...

klemrailAK3 3/14 PE

klemrail

AK3 3/14 PE

Artikelnummer 73385001

Basisdrager met PE-klemrail met 3 schroefklemmen 2,5-16 mm² en 14...

Basisdrager met geïntegreerde PE-klemrail, voor inbouw in AK modulaire verdeler vanaf AK Air...

klemrailAK3 6/21 PE

klemrail

AK3 6/21 PE

Artikelnummer 73385101

Basisdrager met PE-klemrail met 6 schroefklemmen 2,5-16 mm² en 21...

Basisdrager met geïntegreerde PE-klemrail, voor inbouw in AK modulaire verdeler vanaf AK Air...

N-modulesetAK3 1/6/1 N

N-moduleset

AK3 1/6/1 N

Artikelnummer 73385201

Basisdrager met PE-klemrail met 6 schroefklemmen 2,5-16 mm² en 21...

N-modules met bedieningshendel voor het gereedschapsloos losmaken van de geleider, met telkens 2...

Kabelinvoerkap met opbergvakAK3 KBL

Kabelinvoerkap met opbergvak

AK3 KBL

Artikelnummer 73383101

Kabelinvoerkap met opbergvak voor het monteren op een behuizing AK/AK-F 14/28/42/56/70 alsook...

DIN-railAK3 NS35-14

DIN-rail

AK3 NS35-14

Artikelnummer 73381201

voor 14 moduleplaatsen, incl. montagerailhouder voor alle AK/AK-F...

DIN-rail als montagerail 35 x 7,5 mm

DIN-railAK3 NS35-275

DIN-rail

AK3 NS35-275

Artikelnummer 73381301

lengte 275 mm, incl. universele houders voor bodembevestiging voor...

DIN-rail als montagerail 35 x 7,5 mm

Vergelijkbare producten

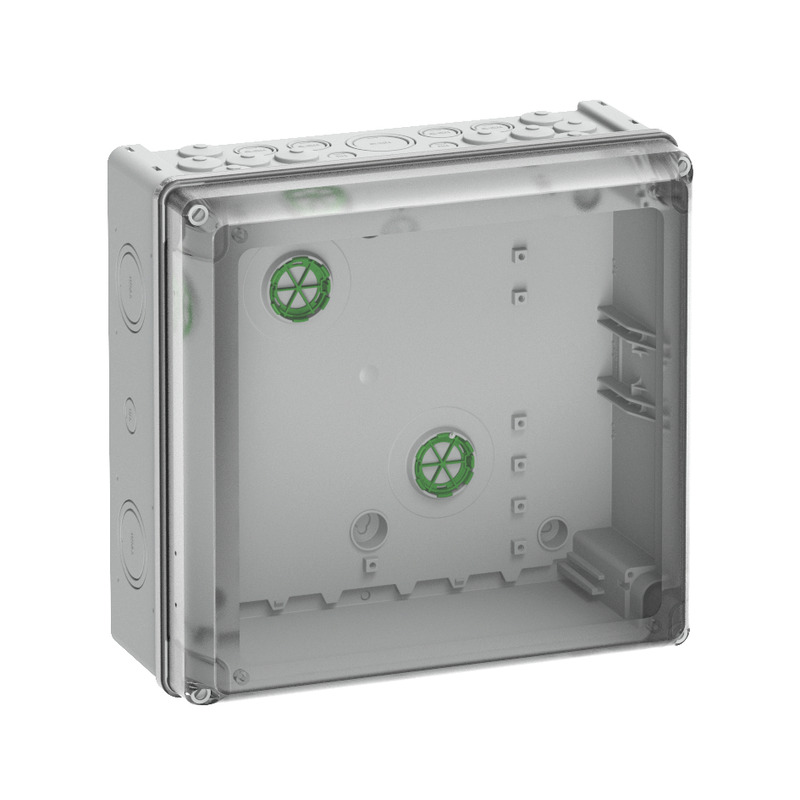

lege behuizingAK 14 L-t
