Dit product is niet meer leverbaar!

Abox-i SL-2,5/4²-KT

#49089602 | Afmetingen: 110 x 110 x 67 mm

Aftakdoos

Abox-i SL-2,5/4²-KT

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 4 mm², U_i=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen,...

Behuizing laten voorbewerken?

Omschrijving

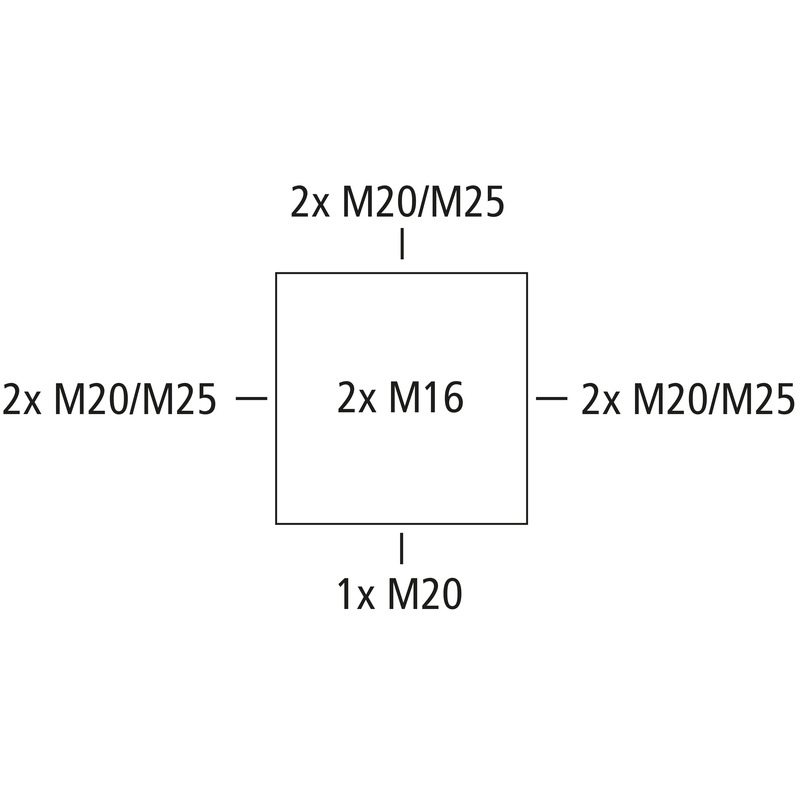

Aftakdoos, met beschermingsgraad IP65, nominale doorsnede 4 mm², U_i=450V AC, gecertificeerd conform VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (ammoniakbestendigheid), uitbreekmembranen, M20/M25, (2 achter, 7 zijkant), montage openingen aan de binnenzijde, met steekklemmen voor industriële installaties en beschermde buiteninstallaties

grijs, Zonder klemmen, met hooggeplaatste klemmendrager voor steekklemmen Wago 221-4XX

Meegeleverd toebehoren:
4 dubbele membraaninvoeringen IP66 M25 afdichtbereik 9 - 16 mm

Technische gegevens

Elektrische eigenschappen

Doorslagspanning AC	450 V
Max. aderdoorsnede	4 mm²
Beschermingsklasse	II
Beschermingsgraad	IP65
UL Type Rating	g.g.

Kleuren

Kleur onderbak	grijs
Kleur deksel	grijs

Afmetingen

Breedte	110 mm
Lengte	110 mm
Hoogte	67 mm
Gewicht	0.2416 kg

Materiaal eigenschappen

uv-bestendig	ja
halogeenvrij	ja
Ontvlambaarheidsklasse volgens UL94	V2
Gloeidraadbestendigheid	960 °C (EN 60695-2-11)

Mechanische eigenschappen

Bevestigingstype	Wand-/plafondmontage
Slagvastheid	IK08
Verzegelbaar	ja
Draaimoment van de dekselschroef	1.7 Nm
Bevestiging	montage openingen aan de binnenzijde

Omgevingscondities

Max. relatieve luchtvochtigheid 25°C	95 %
Max. relatieve luchtvochtigheid 40 °C	50 %
Omgevingstemperatuur min.	-35 °C
Omgevingstemperatuur max.	80 °C
Omgevingstemperatuur 24 uur	60 °C
plaats van de montage	beschermde buitenomgeving

Sales Information

EAN	4013902567898
ETIM-klasse	EC002600
Douanetariefnummer	85369095
Minimum bestelwaarde	1

Materiaal

Materiaal onderbak	Polycarbonaat
Materiaal deksel	Polycarbonaat, glasvezelversterkt
Materiaal afdichting	Polyurethaan
Materiaal dekselschroef	Roestvast staal 1.4567 (V2A)

Certificaten

Klasse	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Klasse	DLG (ammoniakbestendigheid)

Logistieke gegevens

Stuk

EAN / GTIN	4013902567898
Breedte	0.11 m
Gewicht	0.2416 kg
Hoogte	0.067 m
Hoeveelheid	1 st
Diepte	0.11 m

Omdoos

EAN / GTIN	4013902567904
Breedte	0.353 m
Gewicht	6.0784 kg
Hoogte	0.286 m
Hoeveelheid	24 st
Diepte	0.233 m

Pallet

EAN / GTIN	4013902567911
Breedte	0.8 m
Gewicht	350.0233 kg
Hoogte	1.86 m
Hoeveelheid	1296 st
Diepte	1.2 m

Downloaden

Gegevensblad downloaden

Gegevensblad downloaden (49089602.pdf)

Montagehandleiding

Montagehandleiding DE/EN/FR/ES pdf (204 KB)

Maattekening

Maattekening pdf (517 KB)

Maattekening dxf (6 MB)

Maattekening dwg (1 MB)

Maattekening jpg (1 MB)

Toebehoren

kabelwartelKVR M20-MGM

kabelwartel - KVR M20-MGM

kabelwartel

KVR M20-MGM

Artikelnummer 22742001

Afdichtingsbereik 6 - 12 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M20-GDB/MGM

kabelwartel - KVR M20-GDB/MGM

kabelwartel

KVR M20-GDB/MGM

Artikelnummer 22742101

Afdichtingsbereik 7 - 14 mm, Schroefdraadlengte 9 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

kabelwartelKVR M25-MGM

kabelwartel - KVR M25-MGM

kabelwartel

KVR M25-MGM

Artikelnummer 22742501

Afdichtingsbereik 9 - 16 mm, Schroefdraadlengte 11 mm

Kabelwartel, IP68/IP69*, met trekontlasting, polyamide, M_ x 1,5 mm, met contramoer, grijs
(* IP69 in...

dubbele membraaninvoeringenDMS M20/w

dubbele membraaninvoeringen - DMS M20/w

dubbele membraaninvoeringen

DMS M20/w

Artikelnummer 26012001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M25/w

dubbele membraaninvoeringen - DMS M25/w

dubbele membraaninvoeringen

DMS M25/w

Artikelnummer 26012501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering, IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M20

dubbele membraaninvoeringen - DMS M20

dubbele membraaninvoeringen

DMS M20

Artikelnummer 26042001

Afdichtingsbereik 7 - 13 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

dubbele membraaninvoeringenDMS M25

dubbele membraaninvoeringen - DMS M25

dubbele membraaninvoeringen

DMS M25

Artikelnummer 26042501

Afdichtingsbereik 9 - 17 mm

Dubbele membraaninvoering IP66, met twee dichtingsmembranen, gesloten, thermoplastisch elastomeer...

ventilatiewartelsBST M20/sw

ventilatiewartels - BST M20/sw

ventilatiewartels

BST M20/sw

Artikelnummer 26202001

zwart

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

ventilatiewartelsBST M20

ventilatiewartels - BST M20

ventilatiewartels

BST M20

Artikelnummer 26242001

grijs

Ventilatiewartel IP44 met labyrintafdichting om condensvorming in behuizingen te voorkomen,...

verzegelsetAbox PST

verzegelset - Abox PST

verzegelset

Abox PST

Artikelnummer 89001001

voor kabeldozen Abox/Abox-i 025 tot 100 (vanaf Abox/Abox-i 160...

Verzegelset

Vergelijkbare producten

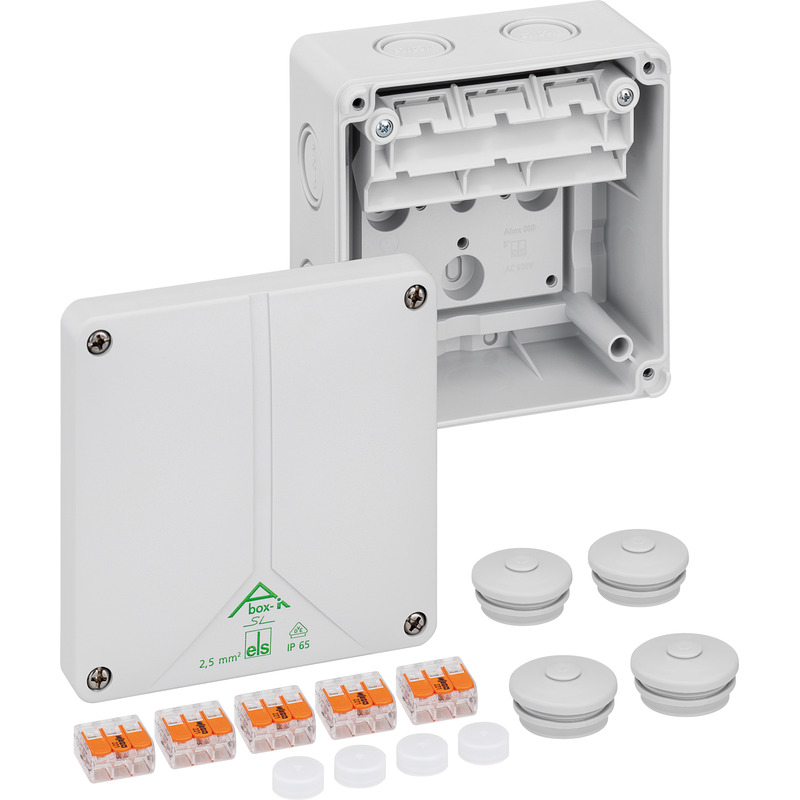

AftakdoosAbox-i SL-2,5/4²
