#61500701 | Afmetingen: 110 x 110 x 90 mm

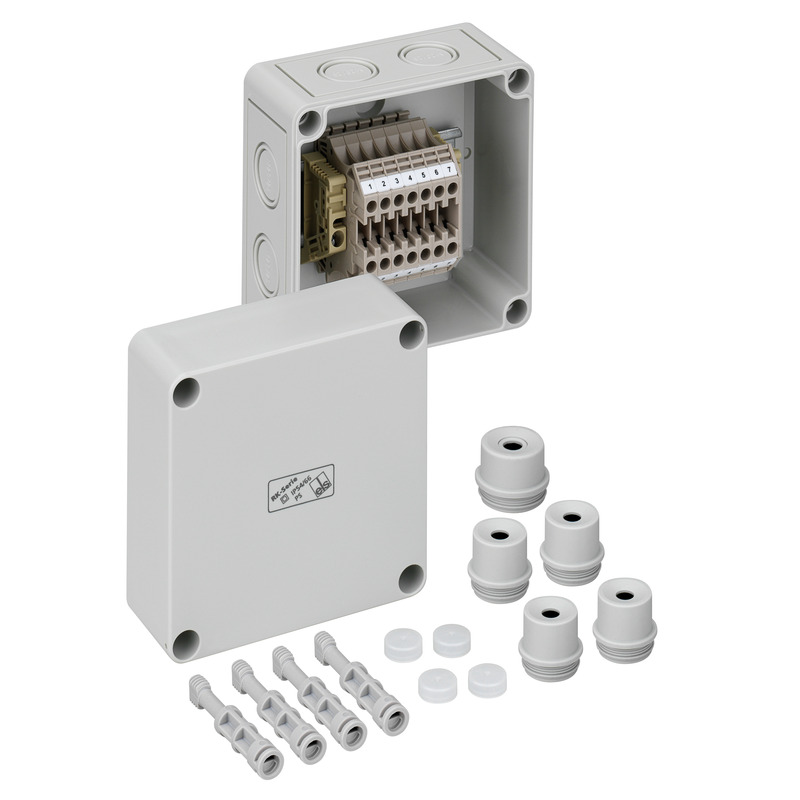

Rijenklemmenbehuizing
Rijenklemmenbehuizing, met beschermingsgraad IP54/IP66, nominale doorsnede 4 mm², Ui=400V AC, polystyreen, montage openingen aan de binnenzijde, voor standaard binneninstallaties
Voorzien van 7 schroefklemmen 4mm² (type Weidmüller WDU 4)
Meegeleverd toebehoren:

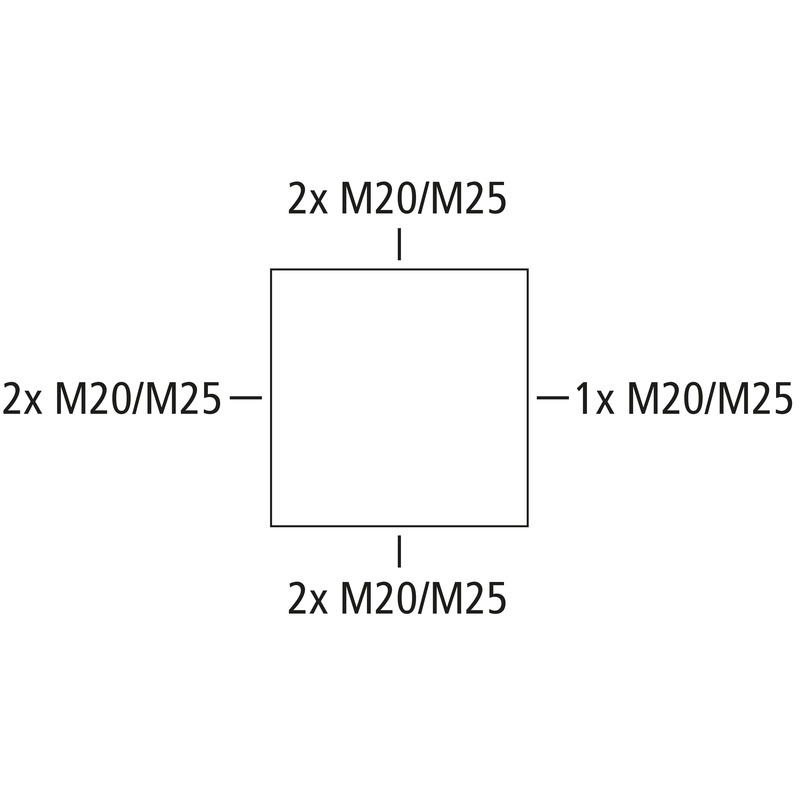

4 invoerwartels IP54 M20 afdichtbereik 8 - 13,5 mm, 1 invoerwartel IP54 M25 afdichtbereik 9 - 18,5 mm
| Doorslagspanning AC | 400 V |
|---|---|
| Max. aderdoorsnede | 4 mm² |
| Beschermingsklasse | II |
| Beschermingsgraad | IP54/IP66 |
| UL Type Rating | g.g. |
| Breedte | 110 mm |
|---|---|
| Lengte | 110 mm |
| Hoogte | 90 mm |
| Gewicht | 0.34 kg |
| uv-bestendig | nee |
|---|---|
| halogeenvrij | ja |
| Ontvlambaarheidsklasse volgens UL94 | HB |
| Gloeidraadbestendigheid | 650 °C (EN 60695-2-11) |
| Bevestigingstype | Wand-/plafondmontage |
|---|---|
| Slagvastheid | IK07 |
| Verzegelbaar | ja |
| Bevestiging | montage openingen aan de binnenzijde |
| Max. relatieve luchtvochtigheid 25°C | 95 % |
|---|---|
| Max. relatieve luchtvochtigheid 40 °C | 50 % |
| Omgevingstemperatuur min. | -25 °C |
| Omgevingstemperatuur max. | 40 °C |
| Omgevingstemperatuur 24 uur | 35 °C |
| plaats van de montage | Binnen |
| EAN | 4013902858316 |
|---|---|
| ETIM-klasse | EC002713 |
| Douanetariefnummer | 85369095 |
| Minimum bestelwaarde | 1 |
| Materiaal onderbak | Polystyreen |
|---|---|
| Materiaal deksel | Polystyreen |
| Materiaal afdichting | Polyurethaan |
| Materiaal dekselschroef | Polyamide, glasvezelversterkt |
| EAN / GTIN | 4013902858316 |
|---|---|
| Breedte | 0.11 m |
| Gewicht | 0.34 kg |
| Hoogte | 0.09 m |
| Hoeveelheid | 1 st |
| Diepte | 0.11 m |
| EAN / GTIN | 4013902313143 |
|---|---|
| Breedte | 0.357 m |
| Gewicht | 4.405 kg |
| Hoogte | 0.247 m |
| Hoeveelheid | 12 st |
| Diepte | 0.26 m |
| EAN / GTIN | 4013902313150 |
|---|---|
| Breedte | 0.8 m |
| Gewicht | 260 kg |
| Hoogte | 1.87 m |
| Hoeveelheid | 648 st |
| Diepte | 1.2 m |
Bestekteksten
(61500701.TXT 821 B)
Log in om bestekteksten te downloaden.
CAD-tekeningen
(3D-CAD-tekeningen downloaden)
Log in om bestekteksten te downloaden.
Snelopener
HBA
Artikelnummer 19000101
Set = 4 stuks
Snelopener van kunststof voor het bevestigen op de standaard dekselschroef, vanaf TK PS/PC 77...
uitwendige scharnier set
ASS-kl
Artikelnummer 19000201
Uitwendige scharnier-set klein, TK PS/PC 77 tot TK PS/PC 1809
Uitwendige scharnier-set voor het ombouwen van het deksel naar een klapdeur. Incl. 2 scharnieren,...
combiset
KS M20
Artikelnummer 19202001
Schroefdraadlengte 17 mm
Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...
combiset
KS M25
Artikelnummer 19202501
Schroefdraadlengte 19 mm
Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...
combiset
KS M25-gro
Artikelnummer 19202601
Schroefdraadlengte 22 mm
Combiset voor het koppelen van behuizingen met metrische invoeringen, van polystyreen, grijs,...
buitenliggende bevestigingsogen
TK ABL
Artikelnummer 19400101
Set = 4 stuks
Set buitenliggende bevestigingsogen van kunststof, voor alle TK PS/PC-, RK-behuizingen, vanaf TK...
kabelgootbevestiging
KTB 1-100
Artikelnummer 89602901
Bevestigingselement voor de montage van behuizingen op kabeldraagsystemen met sleufgatbreedte 7 mm...

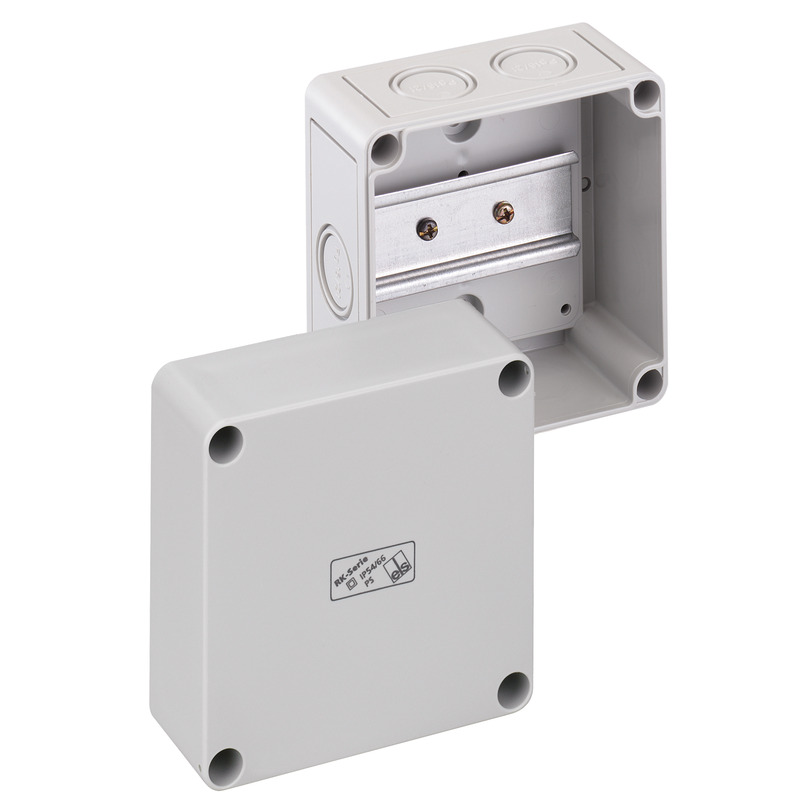

Rijenklemmenbehuizing
