U71 BWD - bewapeningsdoos
Twee installatie-oplossingen in één doos, zichtbeton / achterzijde bekisting
Moderne architectuur wordt gekenmerkt door een duidelijke, logische vormtaal. De trend in zichtbeton blijft onverminderd populair. De innovatieve bewapeningsdoos maakt een perfecte elektro-installatie mogelijk in het oppervlak van zichtbeton zonder de bekistingsoppervlakken te beschadigen.
Bij installatie in gestort beton maakt de bewapeningsdoos de steunstangtechniek voor bevestiging bij achterzijde bekisting overbodig. Dit levert tijdwinst op. Vanwege het gepatenteerde vleugelsysteem met zijn eenvoudige bevestigingsmogelijkheden voor diverse toepassingen wordt de U71 BWD door veel tevreden gebruikers ook wel ´vleugeldoos´ genoemd.

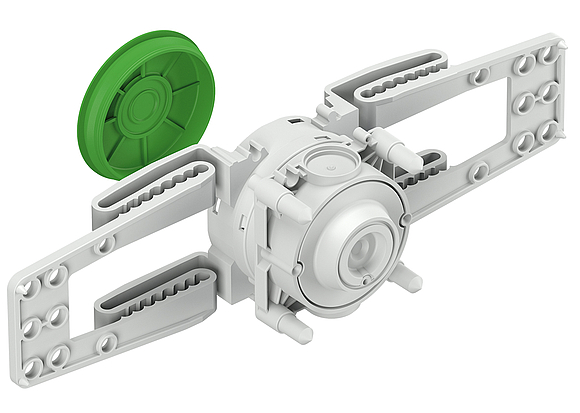

Slimme details laten zien hoe de vleugeldoos werkt
Beweeg de muis over de groene cirkels voor meer details.
Handige en veilige montage
Eenvoudige voorfixatie - geschikt voor alle gangbare wapeningsmatten.
Het gepatenteerde veersysteem...
compenseert verschillende betondeklagen van 20mm tot 60mm zonder speling door eenvoudig de druk van de bekisting te compenseren als een schokdemper. Dit garandeert een exacte passing in de zone van de zichtbetontoepassing of de tegenbekisting.
Handige kabel oproller...
als gevolg van de vele invoegingen voor gladde en gegroefde pijpen.
Meervoudige combinatie
Geintegreerde combinatie nokken maken meerdere combinaties mogelijk met een standaard tussenafstand van 71 mm.
Geoptimaliseerde bladlengte
De lengte van de vleugel is geoptimaliseerd voor de door de norm vereiste installatieafstand tot de kozijnen.

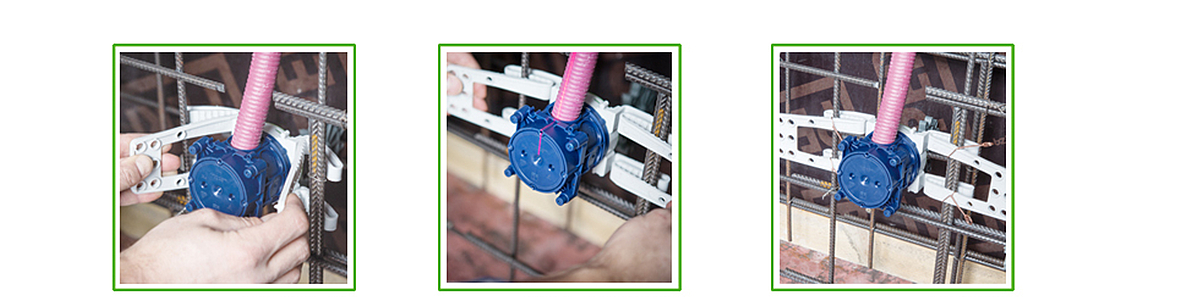

Onze belofte: eenvoudige montage van de vleugeldoos
De montage is bijzonder eenvoudig. Op bekende wijze wordt met de IBT ponstang (bestelnr. 978 100 01) een gat gemaakt, altijd 2-3 mm kleiner dan de buitendiameter van de buis, om trekontlasting te waarborgen. Vervolgens is de vleugeldoos snel in de wapening te plaatsen – de adapter past zich aan de diameter van de wapeningsstaven aan. Na uitlijning wordt de bewapeningsadapter met binddraad vastgezet.

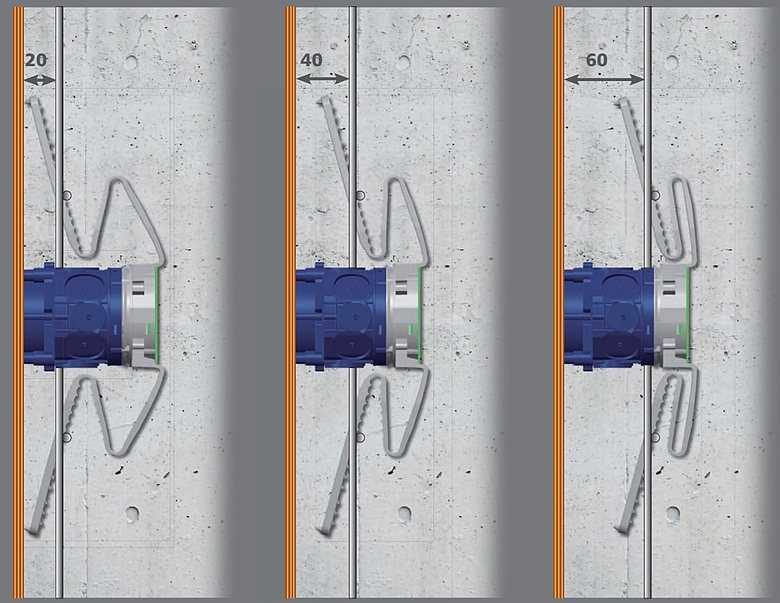

Het gepatenteerde veersysteem...
past zich spelingvrij aan op verschillende betondekkingen van 20 mm tot 60 mm doordat de doos de druk van de bekisting als een schokdemper compenseert.
Dit garandeert een nauwkeurig passende positie bij toepassing in zichtbeton of bij achterzijde bekisting.
![[Translate to Niederländisch - Netherlands:] Federsystem der Bewehrungsdose](/media/_processed_/1/7/csm_Federetechnik_Bewehrungsdose_d352ecea98.jpg "[Translate to Niederländisch - Netherlands:] Federsystem der Bewehrungsdose")
De universele bewapeningsadapter
Veel combinatiemogelijkheden...
dankzij de bewapeningsadapter (979 330 01). Deze is universeel te gebruiken met alle U 71 dozen en biedt op de bouwlocatie maximale flexibiliteit. Als vlakke doos, inbouwdoos, koepeldoos, doos voor grote buis, centraaldoos voor verlichting, wanduitlaatdoos, doos voor gasbeton of diepe doos – de U71 biedt voor elke toepassing de juiste combinatie. De inbouwdiepte kan met behulp van de diepe doos naar keuze worden vergroot.
Spelsberg Kwaliteit
uit Duitsland
Alle producten van Spelsberg zijn Made in Germany
Workshop - Installatievideo IBT BWD bewapeningsdoos
In deze video leert u meer over de vele toepassingsmogelijkheden van de IBT BWD bewapeningsdoos. Aan bod komen onder meer de montage van de bewapeningsdoos, de bevestigingsmogelijkheden en de flexibiliteit dankzij het gepatenteerde vleugelsysteem. Bij installatie in gestort beton maakt de bewapeningsdoos de steunstangtechniek overbodig. Dit levert tijdwinst op.
Ook voor de installatie in zichtbeton brengt dit voordelen met zich mee: de zichtzijde van zichtbeton is het spiegelbeeld van het bekistingsoppervlak. De innovatieve bewapeningsdoos maakt een perfecte elektro-installatie mogelijk in het oppervlak van zichtbeton zonder de bekistingsoppervlakken met krammen te beschadigen.
