Waarom is dit belangrijk?
Het gebruik van hernieuwbare en duurzame energie wordt in onze moderne wereld steeds belangrijker. Fotovoltaïsche (PV-)installaties spelen een centrale rol voor het opwekken van groene stroom uit zonne-energie. Maar hoe kan die groene stroom efficiënt worden benut?
Hiervoor is het concept van PV-overschotladen ontwikkeld, dat mogelijk is door de combinatie van de Spelsberg Wallbox met de Sunny Home Manager 2.0 van SMA. De combinatie van de intelligente Spelsberg Wallbox Smart Pro en de Sunny Home Manager 2.0 van SMA creëert een efficiënte oplossing om de zelf opgewekte PV-stroom optimaal te benutten. De Sunny Home Manager 2.0 bewaakt alle energiestromen in huis in realtime, en regelt het laadproces van de elektrische auto zo dat overtollige PV-stroom rechtstreeks naar de voertuigaccu wordt geleid.
Deze technologie heeft meerdere voordelen. Ten eerste wordt zo het eigen verbruik van de opgewekte PV-stroom maximaal benut en neemt de afhankelijkheid van netstroom af. Ten tweede draagt het bij aan ontlasting van het elektriciteitsnet, omdat de overtollige energie die normaal wordt teruggeleverd aan het net nu wordt gebruikt voor het laden van de elektrische auto. Ten derde biedt PV-overschotladen huizenbezitters een milieuvriendelijke vorm van mobiliteit, omdat ze hun elektrische auto kunnen opladen met groene stroom zonder daarvoor aangewezen te zijn op externe energiebronnen.
Hoe wordt het systeem opgebouwd?
De installatie van de Spelsberg Wallbox wordt aanzienlijk vereenvoudigd aan de hand van het meegeleverde boorsjabloon en de montagerail. Hiermee wordt de Wallbox veilig op de rail gehangen en met twee schroeven aan de wand bevestigd. Dat bespaart tijd, minimaliseert fouten en garandeert een professionele installatie.
Houd er rekening mee dat installatie en afzekering van een Wallbox o.a. conform DIN 18015-1:2020 en DIN VDE 0100-722 van doorslaggevende betekenis is voor de veiligheid van de elektrische installatie. Let met name op de stroombelastbaarheid van de voeding, overeenkomstig de beschikbare capaciteit van de Wallboxen en de vereiste dat elke Wallbox binnen een eigen stroomkring met een lekstroom- en aardlekschakelaar moet zijn afgezekerd. In de Spelsberg Wallbox is standaard een DC-foutstroomdetectie (>6 mA) geïntegreerd, zodat een Type A aardlekschakelaar in de distributie voldoende is volgens de geldende norm. Neem voor zover vereist de installatievoorschriften voor overspanningsbeveiliging conform DIN VDE 0100-534 in acht om zowel de installatie als de elektrische auto te beschermen.

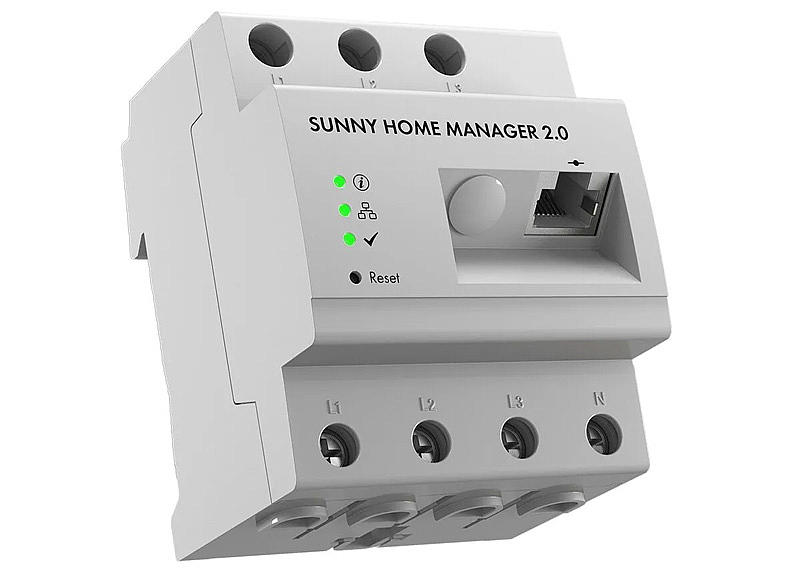

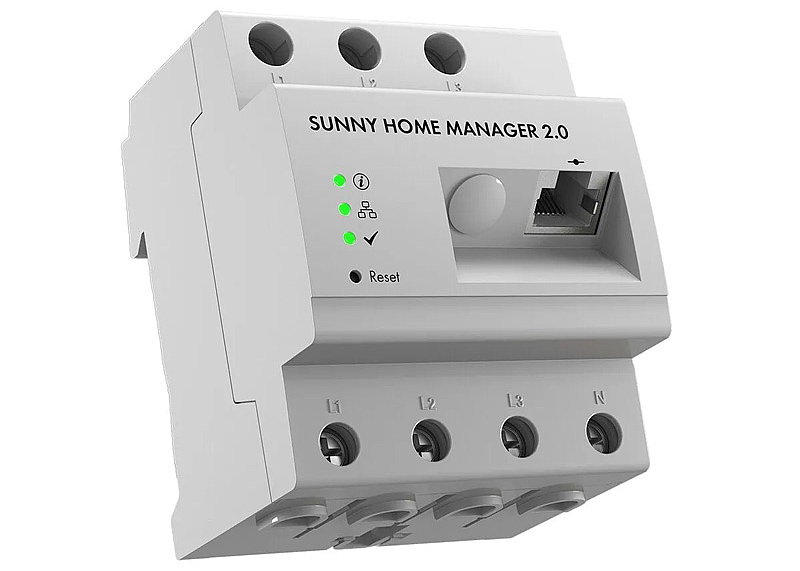

De Sunny Home Manager 2.0 registreert hoeveel energie terug wordt geleverd aan het net en heeft voeding van 230V nodig. Houd er rekening mee dat bij meting bij de huisaansluiting van het gebouw met meer dan 63 A omvormers moeten worden toegepast. De Sunny Home Manager 2.0 communiceert voortdurend met een SMA vermogensomzetter over de opgewekte zonne-energie. Tegelijk registreert hij hoeveel netstroom via de huisaansluiting wordt verbruikt, en berekent zo hoeveel energie beschikbaar is voor de verschillende laadmodi. Meer informatie over de montage vindt u in de handleiding van de Sunny Home Manager 2.0.
Hoe configureer ik de Spelsberg Wallbox?
De voorwaarde voor communicatie tussen de Spelsberg Wallbox en de Sunny Home Manager 2.0 is dat beide in hetzelfde netwerk zijn geïntegreerd. De Spelsberg Wallbox kan bekabeld of draadloos worden geïntegreerd in het netwerk. Dit kan op verschillende manieren. Uitgebreide informatie hierover vindt u op onze servicepagina..
Verbinding met het netwerk van de Sunny Home Manager 2.0 gebeurt via LAN-kabel. Via een willekeurige browser kunt u vervolgens via het IP-adres van de Sunny Home Manager 2.0 de webinterface bereiken en inloggen met de beschikbare toegangsgegevens.

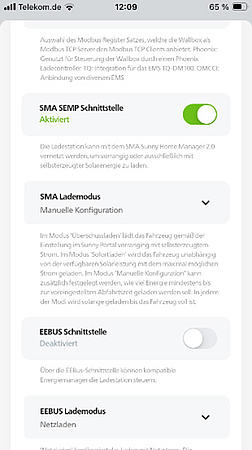

1. Activering van de SMA SEMP-interface via Spelsberg Wallbox app
- Onder 'Instellingen' in de app kunt u tijdens het installatieproces of achteraf uitgebreide instellingen oproepen.
- Open 'Energiemanagementsysteem'.
- Activeer de parameter ‘SMA SEMP interface’. Draag de instellingen over naar de Wallbox door op 'Overnemen' te klikken.
- Het overdragen van de gegevens is nu voltooid.

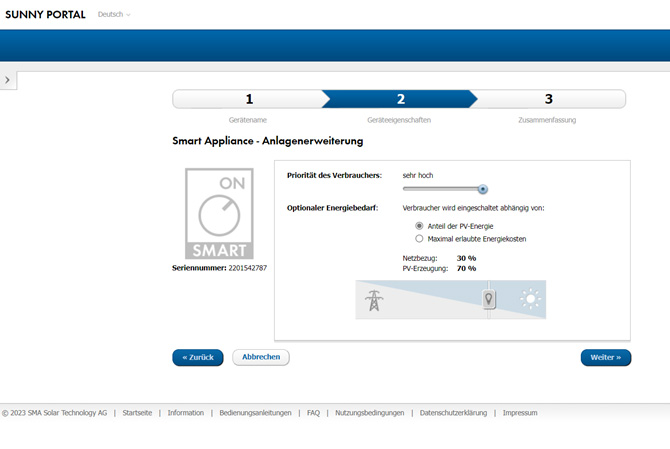

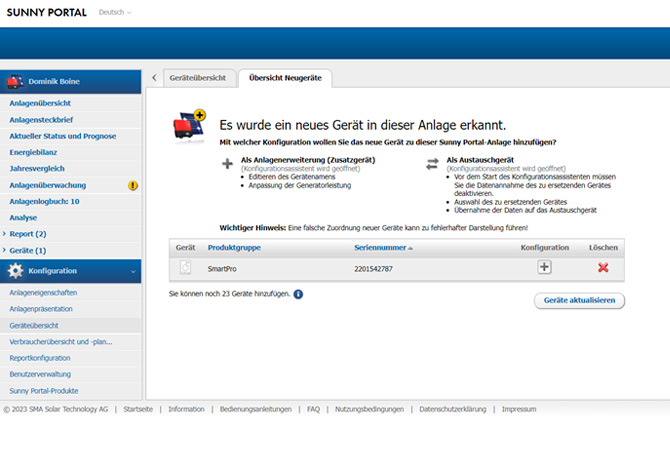

Volg de stap-voor-stap instructies. U kunt o.a. de prioriteit van de verbruiker in vijf niveaus van 'laag' tot 'zeer hoog' instellen en een gewenste verhouding tussen netstroom en PV-stroom vastleggen. Dit is statisch geconfigureerd, maar is aan te passen door de verschillende laadmodi te selecteren.
Welke functies zijn beschikbaar met de Sunny Home Manager 2.0?
Na integratie in het systeem van de Sunny Home Manager 2.0 biedt de Spelsberg Wallbox Smart Pro als intelligente verbruiker diverse voordelen:
- Instellen van de verschillende laadmodi in de Spelsberg wallbox-app.

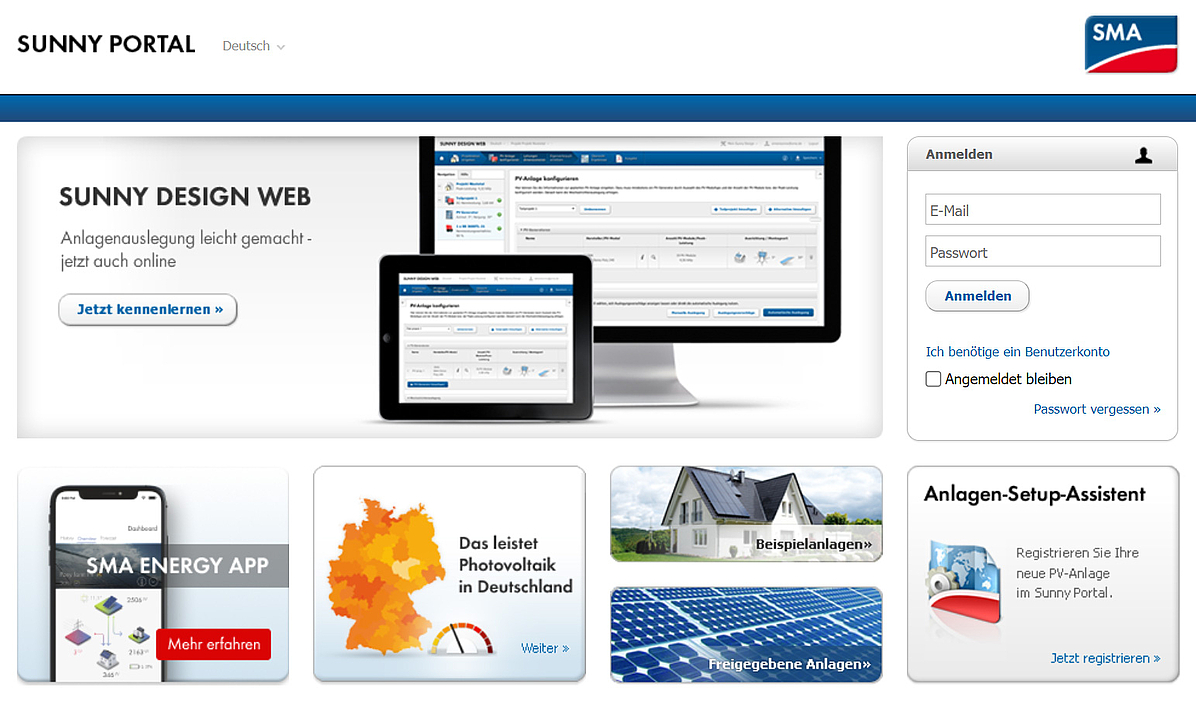

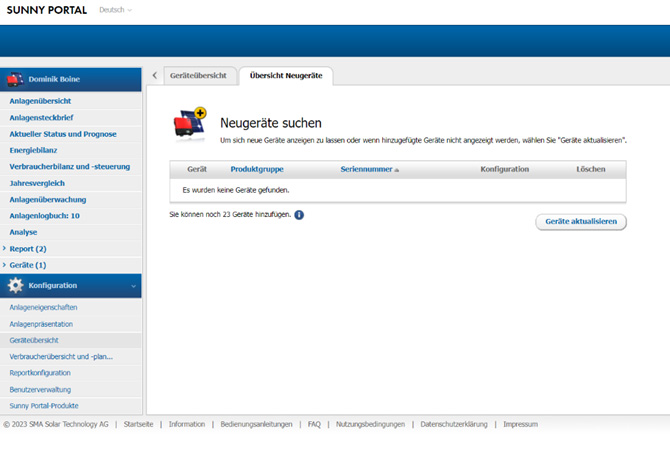

- Vaststellen van de verhouding tussen PV-stroom en netstroom via het SMA-portaal.
- Rekening houden met actuele weersverwachtingen - u kunt de actuele prognoses bekijken in het overzicht Status en prognose.

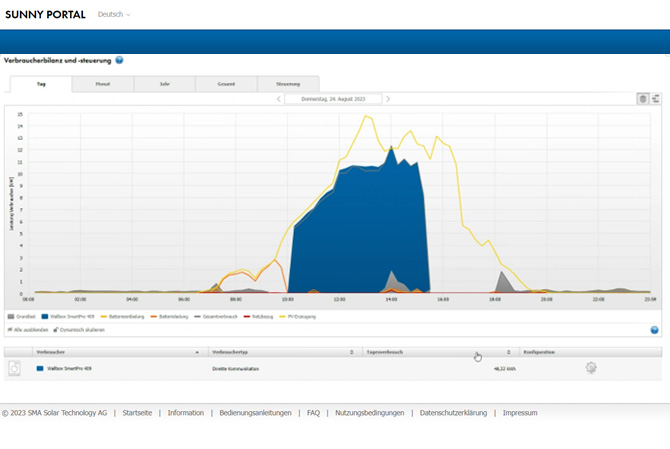

- Verbruikersbalans en regeling - Dit overzicht geeft u inzicht in het verbruik en de stroomopwekking van de installatie. U kunt zien hoeveel energie is opgewekt en op welke momenten de Wallbox hoeveel energie heeft gekregen.
Parameters | Instellen | Toelichting |
SMA SEMP-interfaces | Activeren | Voor het in- en uitschakelen van de SEMP-interface en de koppeling met de Sunny Home Manager 2.0. |
SMA laadmodus | Direct laden | De snellaadmodus zorgt ervoor dat met het maximale vermogen van 11kW wordt geladen, ongeacht of er zonne-energie wordt opgewekt en ongeacht de instellingen in het Sunny Portal. De enige beperking hiervoor is het maximale laadvermogen van de auto. |
| Overschotladen | Bij overschotladen laadt de auto overeenkomstig de instelling in het Sunny Portal primair of uitsluitend met het overschot zonne-energie. Hiervoor kan in het Sunny Portal de verhouding tussen netstroom en zonne-energie per verbruiker worden ingesteld. | |
| Handmatige configuratie | Bij handmatige configuratie houdt de Sunny Home Manager 2.0 bij overschotladen bovendien rekening met de waarden van de Wallbox voor energievraag en vertrektijd. | |
SMA minimale stroomvraag | Invoer in kWh | Invoer van de minimale energievraag die de Sunny Home Manager 2.0 moet reserveren voor het opladen van de elektrische auto. |
SMA maximale stroomvraag | Invoer in kWh | Invoer van de maximale energievraag die de Sunny Home Manager 2.0 moet reserveren voor het opladen van de elektrische auto. Deze waarde komt doorgaans overeen met de capaciteit van de capaciteit van de voertuigaccu. |
| SMA geplande vertrektijd | Invoer tijdstip | Invoer van de vertrektijd waar de Sunny Home Manager 2.0 rekening mee moet houden wat betreft de minimale energievraag voor het laadproces. |
Inhoudsopgave
Verder kunt u behalve de instellingen in het SMA Sunny Portal ook de volgende regelen via de Wallbox. Deze instellingen vindt u bij de uitgebreide instellingen, onder 'Energiemanagementsysteem'. Ga daarvoor vanuit het statusbeeldscherm naar 'Systeem'
- Klik op 'Instellingen', scroll omlaag en open 'Uitgebreide instellingen'
- Open 'Expertinstellingen'
- Open 'Energiemanagementsysteem'
- Overzicht van de SMA-parameterinstellingen
